描述

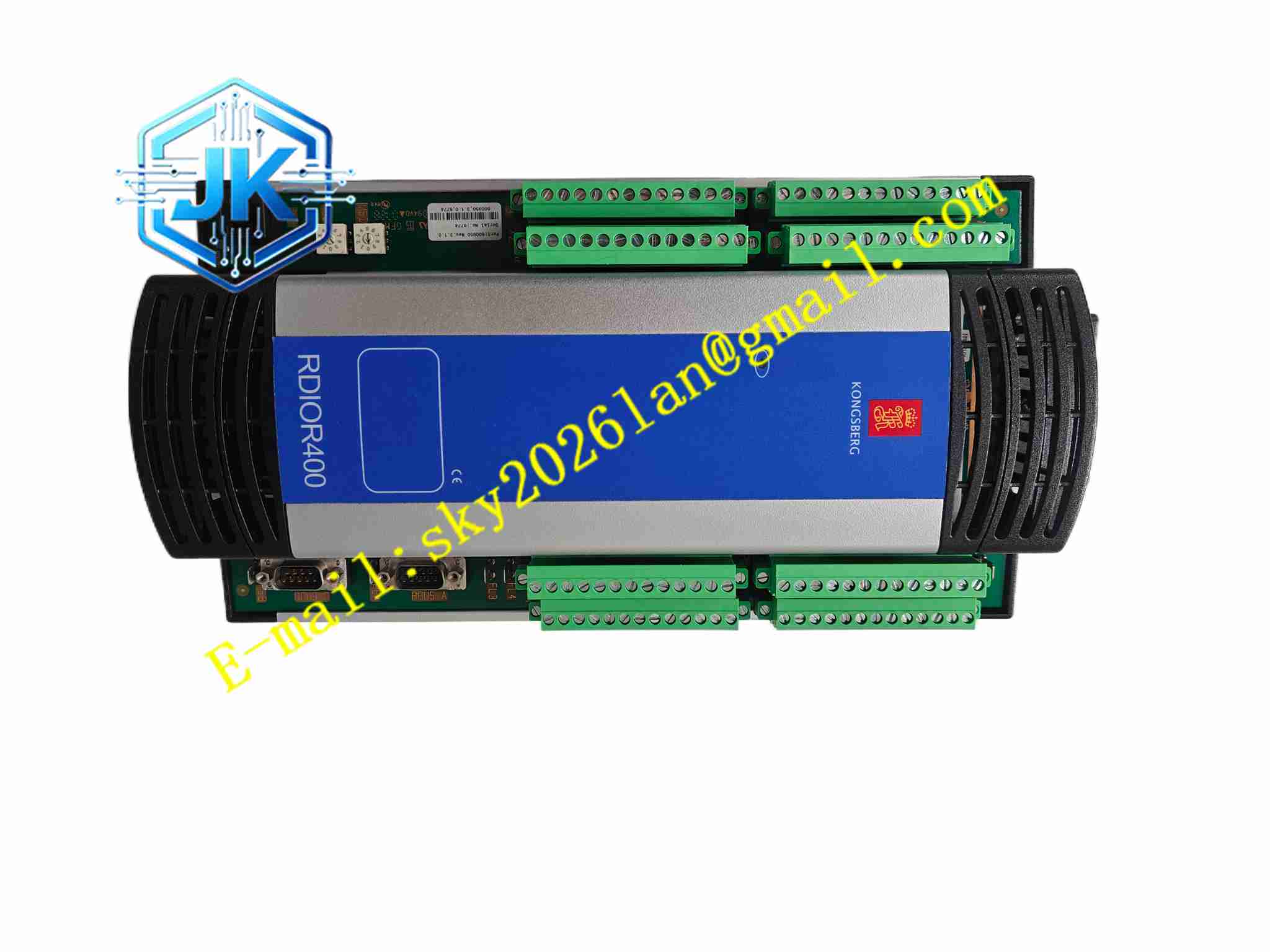

KONGSBERG RDIOR400
技术规格
- 产品类型：船用数字量输入输出模块
- 电源：DC24V 船用额定
- 数字量输入通道：16 路
- 数字量输出通道：16 路
- 输入类型：无源触点 / 24V DC 信号
- 输出类型：继电器触点输出
- 通信接口：CAN 总线船用网络
- 工作温度：-15 °C 至 +55 °C
- 存储温度：-40 °C 至 +70 °C
- 湿度：5% 至 95%，无凝露
- 防护等级：IP30
- 安装方式：机柜机架安装
- 认证：DNV、LR 船级社认证
- 状态指示：通道和模块健康多色 LED
功能特点
- 16 路数字输入读取现场开关状态
- 16 路继电器数字输出驱动船用负载
- CAN 总线与主自动化控制器通信
- 每通道断线和短路诊断
- 上电自检
- 每个 I/O 通道独立 LED 状态指示
- 现场侧与内部逻辑电气隔离
- 船用振动和冲击耐受设计
- 报警信号事件时间戳记录
- 支持板卡热插拔维护
应用场景
- 船舶机械报警监测系统
- 机舱辅助设备状态采集
- 船用阀门和泵远程控制
- 压载控制系统信号采集
- 海工平台自动化和安全监测
材质构成
- 外壳：船用涂层金属外壳
- 电路板：FR4 印刷电路板，三防涂覆
- 继电器：密封工业船用继电器
- 连接器：防振螺钉端子
- LED：高亮度防水指示灯
- 密封：内部三防涂层防潮
结构特征
- 紧凑型机架安装矩形模块
- 前面板通道状态 LED 阵列
- 后侧现场接线和总线端子
- 现场电路与逻辑电路之间电气隔离
- 金属外壳电磁屏蔽
- 外壳集成防振安装耳
工作原理 现场数字信号如泵运行状态、阀门位置反馈进入数字输入通道。板载微控制器采样每路输入状态，经 CAN 总线上传给主系统控制器。收到主控命令后，模块激活内部继电器切换输出触点，驱动船用现场设备。内置诊断电路持续检测接线完整性，通过 CAN 总线和前面板 LED 上报故障。
安装要求
- 在船用控制柜内用防振紧固件安装模块
- CAN 总线通信使用独立屏蔽电缆
- 正确极性连接 DC24V 船用电源
- CAN 总线物理两端接终端电阻
- 环境温度保持 -15 °C 至 +55 °C
- 机柜和模块可靠接地
- 上电后通过系统软件配置模块地址和通道参数
使用注意事项
- 确认端子接线极性后再上电
- CAN 总线电缆远离大功率交流电缆
- 继电器输出触点不得超过额定负载
- 未使用端子做防腐处理
- 更换模块时佩戴防静电手环
- 备用模块存放于干燥防潮包装
- 船舶年度检验时验证所有通道功能
- 机舱高湿区域不得打开模块外壳
