描述

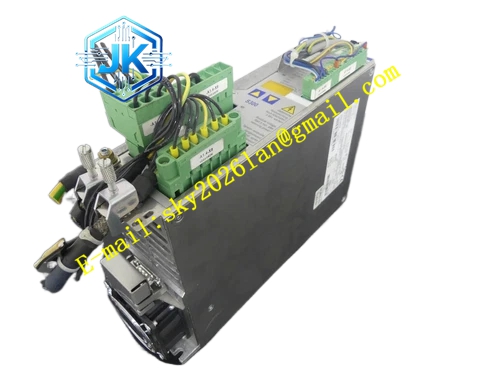

Kollmorgen S30301-EC
技术规格
- 产品系列： SERVOSTAR 300 (S300)
- 通信接口： EtherCAT
- 额定电源电压： 115 VAC / 230 VAC
- 额定输出电流 (连续)： 3 Arms
- 峰值输出电流： 9 Arms
- 控制模式： CSP (周期同步位置), CSV, CST, 电子凸轮
- 反馈支持： 旋转变压器、EnDat 2.2、BiSS-C、SFD
- 防护等级： IP20
功能特点
- EtherCAT 原生支持： 提供极低的通信抖动和纳秒级同步精度。
- CiA 402 兼容： 完全符合 CANopen 设备规范，简化系统集成。
- 高性能运动控制： 支持电子凸轮、电子齿轮和多轴插补。
- 快速调试： 通过 WorkBench 软件实现一键式自动调谐和实时示波器诊断。
- 高功率密度： 紧凑设计，节省控制柜空间。
应用场景
- 高速包装线： 多轴同步的灌装和封口系统。
- 机器人： 协作机器人和 SCARA 机器人的关节驱动。
- 机床： 高速切削和精密进给轴。
- 电子制造： 贴片机和 AOI 检测设备。
性能参数
- EtherCAT 最小同步周期： 250 μs
- 速度环带宽： 高达 800 Hz
- 位置环刷新率： 250 μs
- 反馈分辨率： 高达 27 位
材质构成
采用高品质工业级电子元器件和铝合金散热外壳，确保在严苛工业环境下的长期可靠性。
结构特征
超薄机身设计，支持并排安装。配备 EtherCAT 专用 RJ45 接口和标准功率端子，布局清晰。
工作原理
驱动器作为 EtherCAT 从站，在确定的通信周期内接收上位控制器的同步指令。内部双处理器系统并行处理通信协议和运动控制算法，通过高刷新率的三环闭环控制，确保多轴间的精确同步和动态响应。
安装要求
- 必须可靠接地，以抑制高频通信信号产生的 EMI。
- EtherCAT 电缆必须使用屏蔽双绞线，并遵循 100m 站间距离规范。
- 确保控制柜内通风良好，环境温度不超过 55°C。
- 动力电缆屏蔽层需在驱动器端 360° 环接。
使用注意事项
- 在 WorkBench 中正确配置 EtherCAT 参数（站号、PDO 映射、同步周期）。
- 若出现通信中断，检查网线质量和连接器压接状态。
- 利用实时示波器功能监控总线延迟和同步误差。
- 定期备份驱动器参数，便于快速更换。
