描述

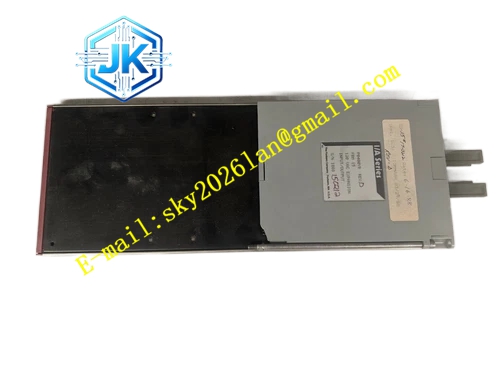

Foxboro P0400YR
技术规格
- 模块型号：FBM15 (P0400YR)
- 通道配置：8通道 120VAC 交流状态输入 / 8通道 触点输出（2A）（扩展）
- 功能定位：作为基础 FBM 模块的扩展组件使用
- 总线接口：2 Mbps 冗余 HDLC 现场总线
功能特点
- 无缝扩展：与基础 FBM 模块配合使用，提供额外的 8 通道高压交流 I/O 能力。
- 高可靠性验证：采用位与位匹配技术，确保扩展通道数据的绝对准确。
- 高压隔离：专为 120VAC 交流环境设计，提供极高的电气隔离。
- 智能诊断：支持断线检测及模块健康状态上报。
应用场景
用于需要大量 120VAC 交流离散 I/O 点的场合，如大型变电站、高压开关柜控制、以及复杂的高压安全联锁系统。
性能参数
- 响应时间：毫秒级状态捕捉与指令执行。
- 防护等级：IP20。
- 环境适应性：通过 ISA S71.04 G3 级恶劣环境认证。
材质构成
采用工业级阻燃外壳，内部采用高可靠性光耦或继电器隔离电路，端子排采用高品质导电材料。
结构特征
标准的现场总线模块设计，前面板带有清晰的通道编号丝印和状态指示 LED，背部通过专用连接器与底座紧密扣合。
工作原理
外部 120VAC 交流信号进入模块后，经过内部的降压、整流与光电隔离电路，将交流电压信号转换为控制器可识别的数字逻辑电平；同时，控制器的数字输出指令经过隔离放大后，驱动内部继电器，向现场输出触点闭合信号。
安装要求
需安装在配套的 FBM 底座上，通常与基础 FBM 模块安装在同一底座或相邻底座上。现场接线应使用屏蔽线，且屏蔽层需在控制柜侧单端接地。
使用注意事项
接线时务必核对信号类型与端子定义，严禁将超出额定范围的电压误接入该模块。更换模块时需先在软件中将对应节点禁用。
