描述

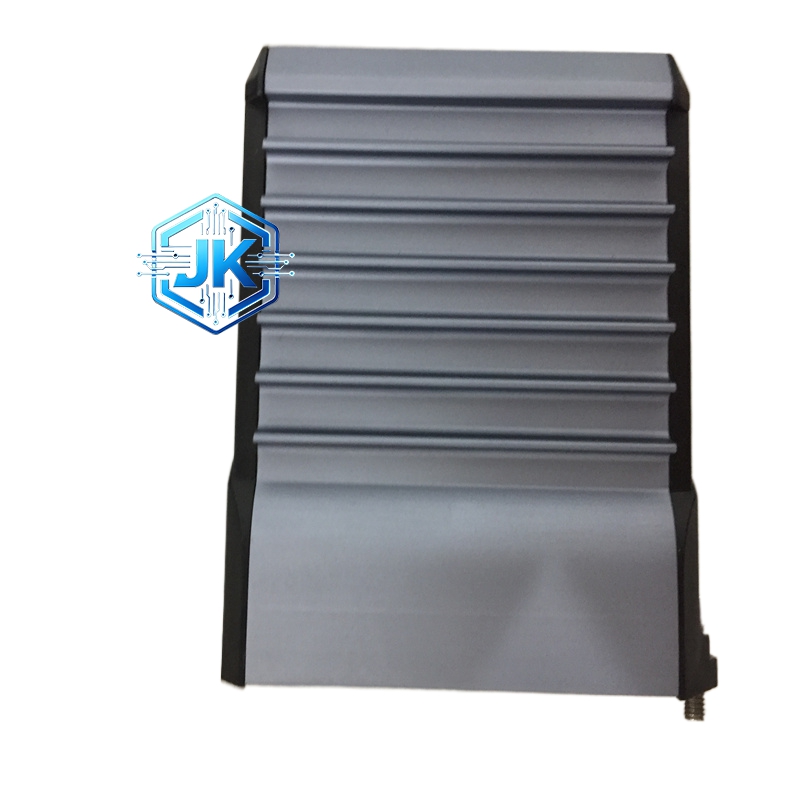

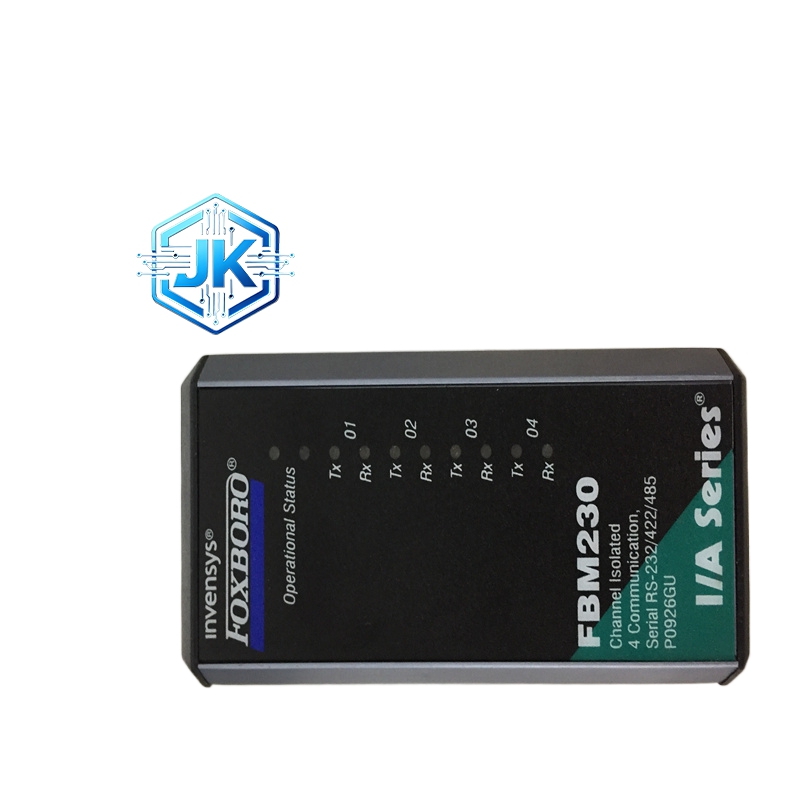

Foxboro FBM230 四端口串行通信接口模块
技术规格：
- 制造商：Foxboro
- 系列：I/A Series DCS，FBM 现场总线模块
- 型号：FBM230
- 端口数量：4 路独立串口（PORT1–PORT4）
- 接口标准（每端口可软件配置）：RS-232、RS-422、RS-485
- 波特率：300bps – 115.2kbps（软件可设）
- 数据位：7/8 位；停止位：1/2 位；校验：无 / 奇 / 偶
- 连接能力：
- RS-485：单端口最多连接 64 个从站设备
- RS-232/RS-422：单端口直连 4 个设备
- 支持协议：Modbus RTU、ASCII、自定义串口协议、DNP3（串口）
- 电气隔离：端口与系统总线2500Vrms 隔离，端口间隔离
- 工作电源：24VDC ±10%，功耗≤1.5W
- 工作温度：-40℃ ~ +85℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：49mm × 99mm × 72mm
- 重量：约 150g
- 安装方式：DIN 导轨安装
- 通信总线：连接 FCP 控制器，支持冗余总线
功能特点：- 四端口独立灵活配置：4 个串口完全独立，每口可单独设为 RS-232/422/485，同时连接不同接口类型设备，节省模块数量。
- 大规模串口设备联网：RS-485 支持 64 从站，适合仪表群、变频器群、远程 RTU 集中接入，构建分布式串口采集网络。
- 强隔离安全可靠：端口与系统侧高压隔离，防止外部干扰、浪涌损坏 DCS；端口间隔离，避免设备间串扰。
- 多协议兼容：原生支持 Modbus RTU，适配绝大多数工业串口仪表与设备；支持自定义 ASCII 协议，对接非标设备。
- 宽温低功耗：-40℃~+85℃超宽温，低功耗设计，适合户外、防爆、高温机柜等严苛环境。
- 在线诊断与状态指示：每口独立 LED 灯（TX/RX/FAULT），实时显示收发与故障状态，快速定位通信故障。
应用场景：
- 石油天然气：现场多串口压力 / 温度 / 流量仪表、可燃气体探测器、RTU 远程终端接入 DCS。
- 电力：发电机励磁系统串口通信、继电保护装置、电能质量监测仪、UPS 串口监控。
- 冶金：变频器、直流调速器、温度控制器、称重仪表串口数据采集。
- 水处理：在线水质分析仪、pH/ORP/ 电导率仪表、加药控制器接入。
- 楼宇 / 能源管理：空调机组、智能电表、燃气表、冷水机组串口监控。
