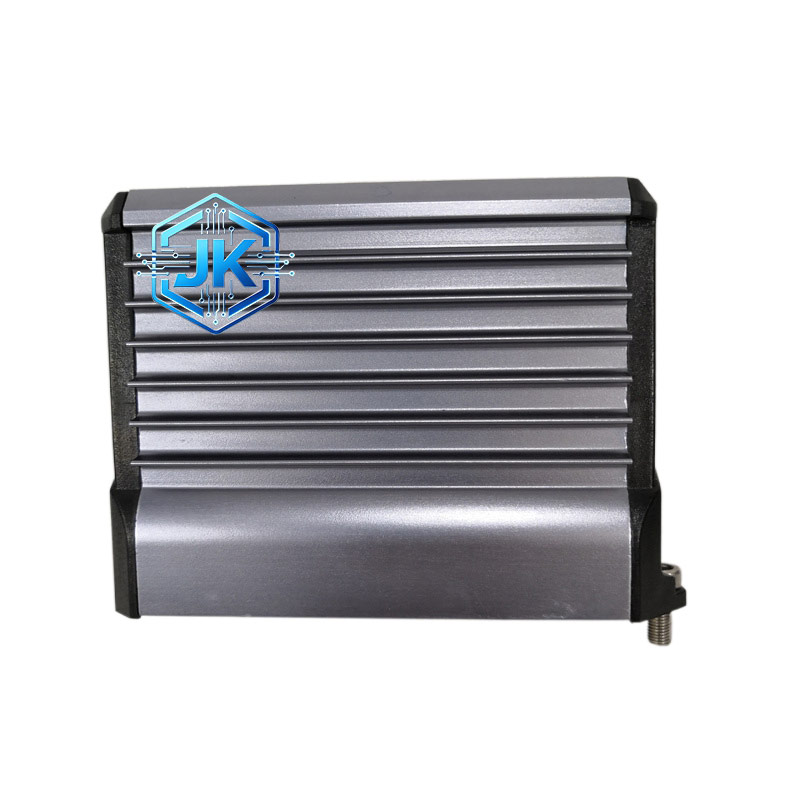

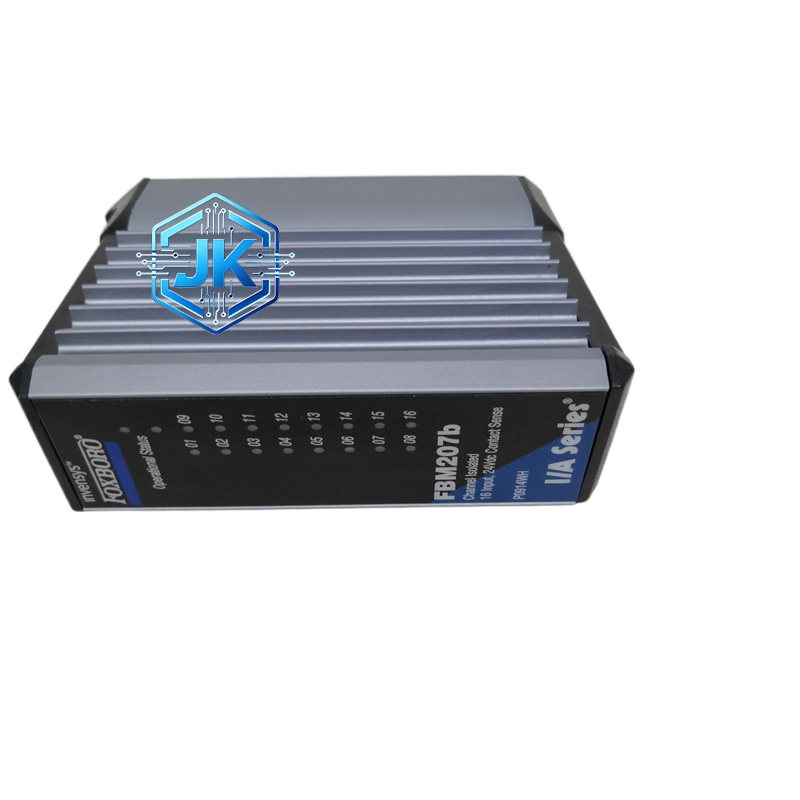

Foxboro FBM207B 电压监测 / 接触感应输入模块
技术规格：
- 制造商：Foxboro（施耐德电气旗下）
- 型号：FBM207B
- 产品类型：16 通道电压监测 / 接触感应输入模块
- 所属系列：I/A Series、FBM200 系列
- 通道数量：16 路独立隔离离散输入通道
- 接触感应输入：15-60VDC，逻辑 1（导通）≤1kΩ，逻辑 0（断开）≥100kΩ
- 电压监测输入：120VAC/125VDC、240VAC，逻辑 1（高电平）15-60VDC，逻辑 0（低电平）0-5VDC
- 输入电流：典型 1.4mA（5-60VDC）
- 通道隔离：通道间、通道与地 600VAC/1 分钟电气隔离
- 响应时间：输入响应≤20ms
- 供电电压：24VDC±10%，功耗≤3W
- 工作温度：-40℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP30（标准）
- 尺寸：104mm×45mm×114mm
- 重量：0.284kg
- 材质：工业级阻燃 PCB 板、镀金连接器、铝合金外壳、三防涂层
- 安装方式：标准机架安装、DIN 导轨安装，适配 I/A Series 机柜
- 认证：CE、UL、RoHS 认证，符合工业开关量监测标准
功能特点： - 16 通道高密度采集：16 路独立隔离通道，同时采集接触感应信号与电压监测信号，单模块覆盖多设备状态监测，适配大型工业现场多开关、多触点集中监测场景，节省机柜空间与模块成本。
- 宽电压适配多场景：接触感应支持 15-60VDC，电压监测兼容 120VAC/240VAC 工业常用电压，可直接接入继电器触点、阀门限位开关、设备运行触点、电压监测继电器，无需中间转换，适配范围广。
- 超强隔离安全可靠：通道间、通道与地 600VAC/1 分钟电气隔离，彻底阻断高压串入、地电位差影响，保护后端 DCS 系统安全，杜绝高压损坏模块，适配高压设备、强干扰环境。
- 毫秒级快速响应：输入响应≤20ms，实时捕捉触点通断、电压变化，极速反馈设备状态，适配安全联锁、紧急停机、故障报警等对响应速度要求严苛的场景。
- 宽温耐用适配恶劣环境：-40℃~+70℃工作温度范围，铝合金外壳 + 三防涂层，抗振动、抗冲击、抗潮湿、抗粉尘，耐受化工腐蚀、电厂高温、户外低温等严苛工况。
- 状态指示便捷维护：每通道自带 LED 状态指示灯，实时显示通道导通 / 断开状态，现场巡检直观便捷；支持热插拔，无需停机更换模块，降低维护难度与停机时间。
应用场景：
- 电力行业：变电站断路器 / 隔离开关状态监测、发电机组辅助设备继电器触点采集、电厂辅机运行状态监测、高压设备电压异常报警。
- 化工行业：防爆区域阀门限位开关监测、反应釜安全联锁触点采集、化工泵 / 风机运行状态监测、高压设备电压故障报警。
- 石油天然气：油气开采平台设备运行触点监测、输油管道阀门开关状态采集、压缩机站设备联锁触点监测、高压供电系统电压异常报警。
- 制造业：生产线设备启停状态监测、流水线限位开关采集、工业机器人外围执行器触点监测、高压电机电压故障报警。
