描述

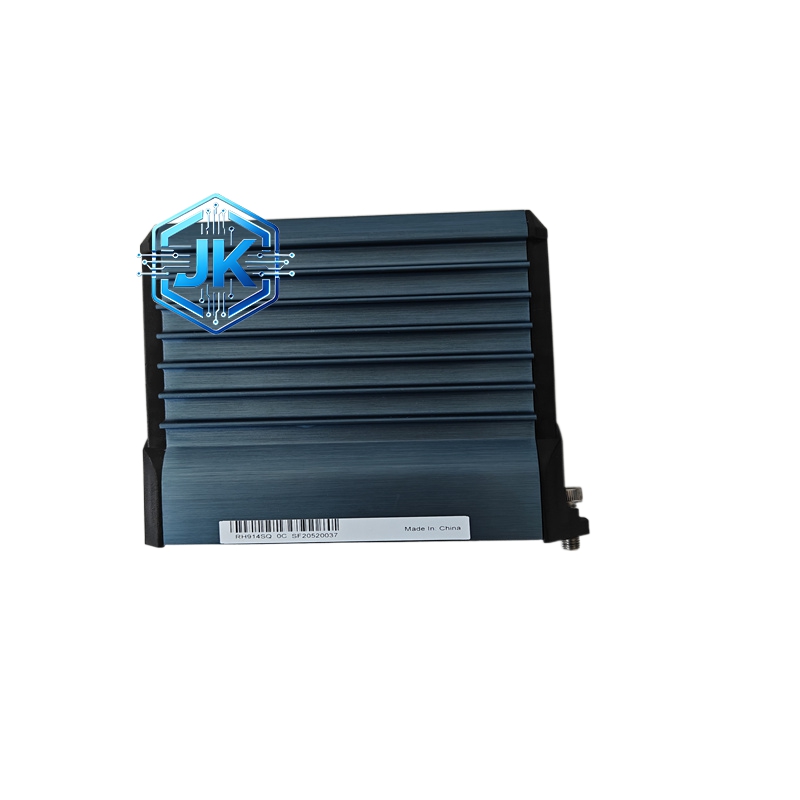

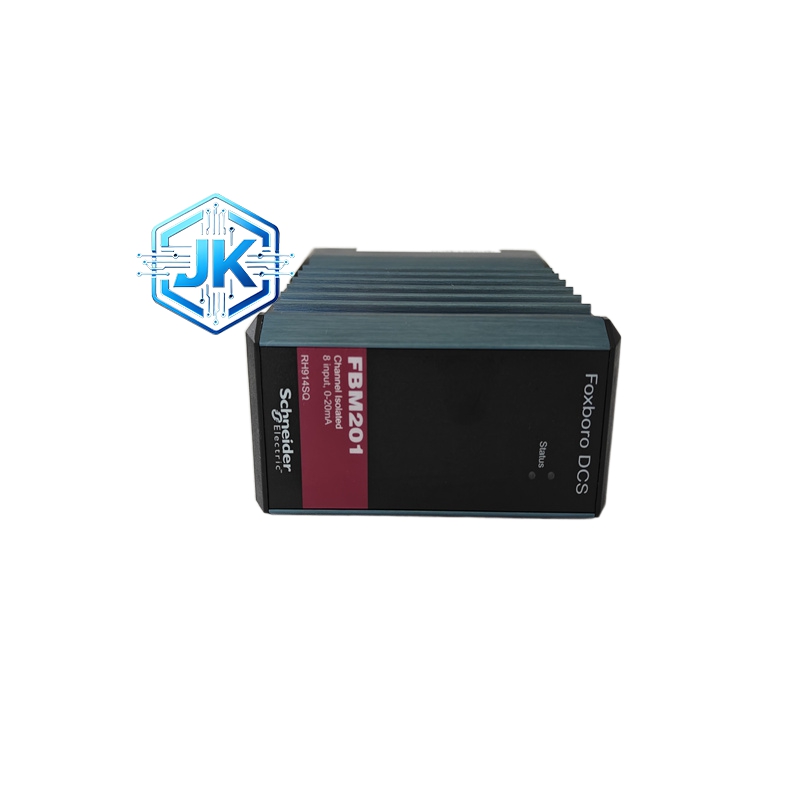

Foxboro FBM201 RH914SQ 模拟输入模块
技术规格：
- 制造商：Foxboro（施耐德电气旗下）
- 型号：FBM201 RH914SQ（替代 P0914SQ）
- 产品类型：8 通道高精度模拟输入模块
- 所属系列：I/A Series、FBM200 系列
- 通道数量：8 路独立隔离模拟输入通道
- 输入信号：4-20mA DC（标准工业电流信号）
- 输入阻抗：61.5Ω（标准）
- 分辨率：16 位（高精度模数转换）
- 测量精度：±0.03% FS（25℃环境）
- 温度系数：±50ppm/℃
- 共模抑制比：>100dB（50/60Hz）
- 采样速率：每通道 40Hz（25ms / 次）
- 通道隔离：通道间、通道与地 2500VDC 电气隔离
- 供电电压：24VDC±10%，功耗≤2.5W
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 防护等级：IP30（标准）
- 尺寸：100mm×200mm×50mm
- 重量：0.5kg
- 材质：工业级高精度 PCB 板、镀金连接器、金属散热基板、三防涂层
- 安装方式：标准机架安装、DIN 导轨安装，适配 I/A Series 机柜
- 认证：CE、UL、RoHS 认证，符合工业高精度数据采集标准
功能特点：
- 超高精度采集：16 位高精度模数转换，测量精度 ±0.03% FS，温度系数 ±50ppm/℃，每通道 40Hz 高速采样，精准捕捉微小参数变化，适配化工、电力等高精度过程控制场景。
- 全隔离抗干扰：通道间、通道与地 2500VDC 电气隔离，共模抑制比 > 100dB，彻底阻断地电位差、电磁干扰对信号的影响，杜绝数据漂移、失真，适配强电磁环境。
- HART 协议兼容：支持 HART 协议通信，可读取智能变送器的数字诊断、组态信息，实现模拟信号 + 数字信号双重采集，提升设备管理与故障诊断能力。
- 热插拔冗余支持：支持在线热插拔，无需停机更换模块；适配冗余总线架构，单模块故障不影响系统运行，保障数据采集连续性，降低停机风险。
- 宽温耐用长寿命：-40℃~+70℃超宽工作温度范围，PCB 板三防涂层处理，抗振动、抗冲击、抗潮湿，长期运行稳定，使用寿命长，适配恶劣工业环境。
- 便捷安装与维护：标准机架 / DIN 导轨安装，适配 I/A Series 机柜；自带 LED 状态指示灯，实时显示电源、通信、故障状态，现场巡检直观，维护便捷。
应用场景：
- 化工行业：精细化工反应釜参数采集、化工精馏塔高精度监测、医药中间体生产过程参数测量、防爆区域高精度变送器信号采集。
- 电力行业：超临界锅炉温度 / 压力采集、发电机组绕组温度高精度监测、蒸汽管道流量 / 压力精准测量、电厂精密控制回路信号采集。
- 石油天然气：油气开采平台高精度压力 / 温度监测、输油管道流量精准测量、压缩机站精密参数采集、LNG 储罐液位 / 温度高精度监测。
- 半导体行业：半导体生产车间温湿度高精度采集、超纯水系统参数监测、洁净室压力 / 流量精准测量。
