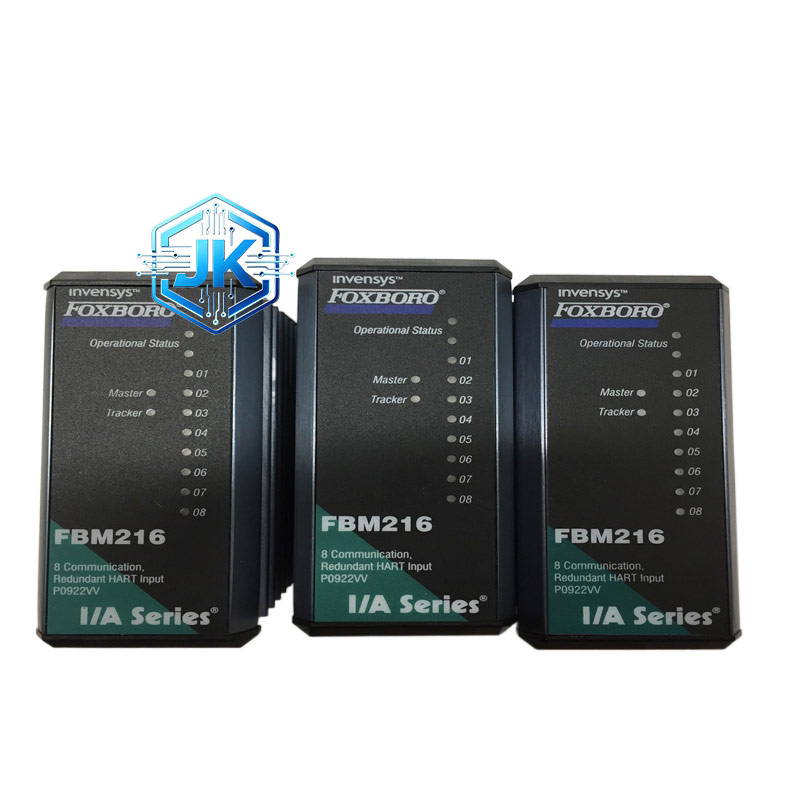

Foxboro FBM216 8 通道冗余 HART 通信模拟量输入模块
技术规格：
- 制造商：Foxboro（Schneider Electric，施耐德电气）
- 所属系列：I/A Series、Compact 200 系列 I/O 子系统
- 型号：FBM216
- 通道配置：8 路独立隔离模拟输入通道，每通道带独立 HART 调制解调器
- 冗余特性：支持双模块冗余（主 / 从模式），故障自动切换
- 输入信号类型：4-20mA 模拟信号、叠加 HART FSK 数字信号（1200 波特）
- 模拟输入精度：±0.1% 满量程
- 分辨率：16 位
- HART 通信速率：1200 波特，每秒接收 2 条数字消息
- 通道隔离：每通道独立电气隔离，隔离电压 500Vrms
- 输入阻抗：2kΩ
- 电源要求：24VDC±10%（冗余供电）
- 功耗：最大 8W
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：114mm×45mm×115mm
- 重量：约 0.35kg
- 材质：工业级高精度 PCB 板、镀金端子、压铸铝外壳、三防涂层
- 安装方式：标准 I/A 系列背板插槽安装
- 认证：CE、UL、RoHS 认证，符合 HART 协议标准与工业 EMC 标准
功能特点：
- 双模块冗余高可靠：支持双模块冗余配置，主模块正常工作时从模块同步数据，主模块故障时从模块自动切换为主模块，切换时间＜100ms，无信号中断，适配关键工艺回路、安全联锁系统等高可靠性场景。
- 8 通道全隔离 HART 采集：每通道独立隔离 + 独立 HART 调制解调器，兼容 4-20mA 模拟信号与 HART 数字信号，可读取智能变送器诊断、量程、状态等数据，实现模拟 + 数字双数据采集，提升过程监测全面性。
- 高精度 + 宽温稳定：模拟输入精度 ±0.1% 满量程，16 位分辨率；0℃~+60℃工作温度，压铸铝外壳 + 三防涂层，抗振动、抗电磁干扰，耐受恶劣工业环境，适配电厂、化工、油气等严苛场景。
- 灵活供电配置：支持模块内部统一供电或外部独立供电，外部供电时需搭配 Cable Balun 模块防串扰，适配两线制、三线制 HART 变送器，接线灵活。
- 热插拔 + 智能诊断：支持在线热插拔，更换无需停机；自带 LED 状态指示灯，实时显示通道 / 模块状态；集成 HART 设备诊断与冗余状态监测功能，故障自动报警，维护便捷。
应用场景：
- 电力行业：电厂锅炉主蒸汽压力 / 温度冗余监测、汽机转速 / 振动冗余采集、发电机组励磁参数冗余监测、安全联锁系统信号冗余采集。
- 化工行业：化工反应釜温度 / 压力冗余监测、精馏塔关键流量 / 液位冗余采集、防爆区域智能仪表冗余接入、高危工艺回路信号冗余。
- 石油天然气：油气田井口关键参数冗余监测、输油管道压力 / 流量冗余采集、压缩机站安全联锁信号冗余、储罐液位冗余监测。
- 制药 / 半导体：洁净室温湿度 / 压力冗余监测、关键反应釜参数冗余采集、高纯度流体流量冗余监测、无菌环境智能仪表冗余接入。
