描述

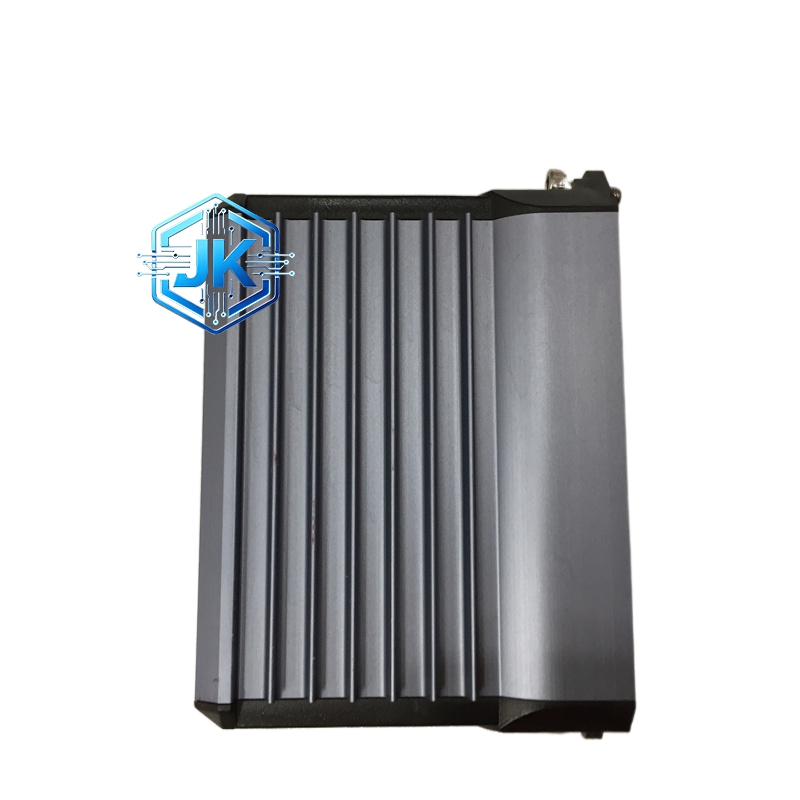

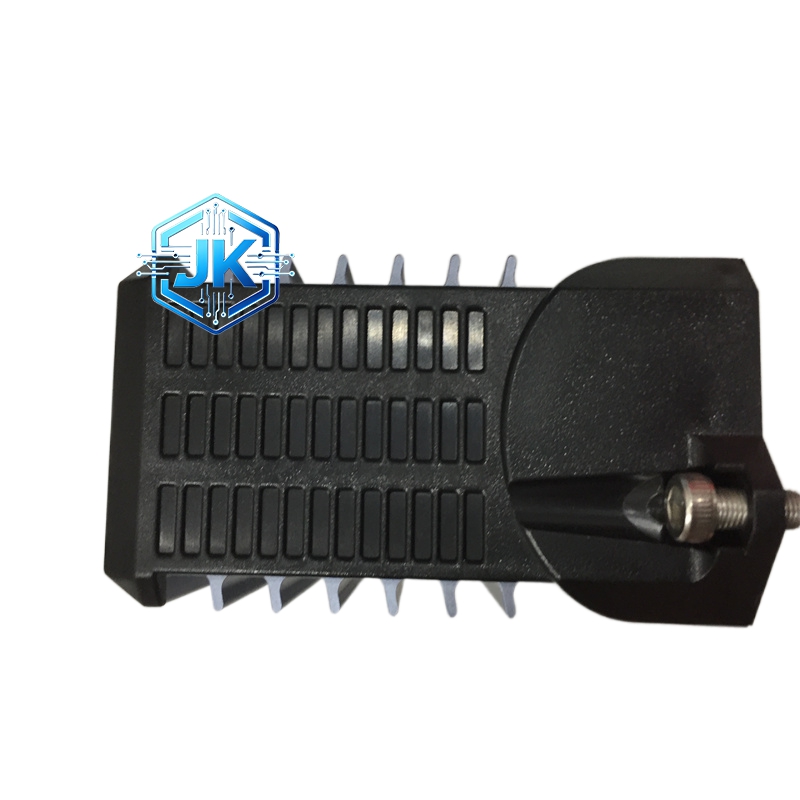

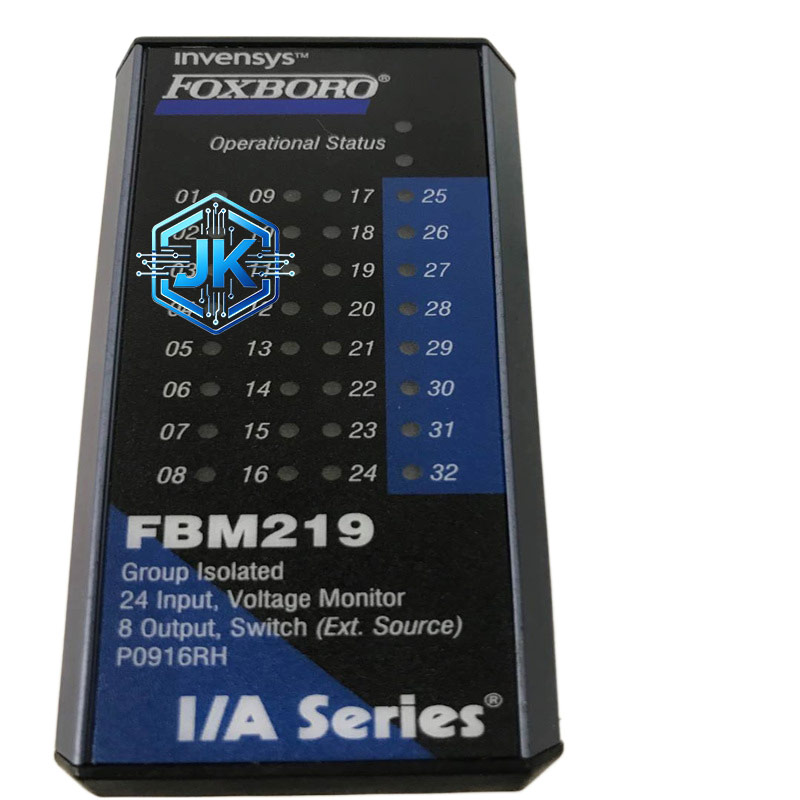

Foxboro FBM219 离散输入输出模块
技术规格：
- 制造商：Foxboro（施耐德电气旗下）
- 系列：I/A Series DCS，FBM 现场总线模块
- 型号：FBM219（常用子型号：RH916RH、P0916RH）
- 通道配置：24 路离散输入（DI）、8 路离散输出（DO）
- 输入信号电压：15–60VDC / 120VAC / 125VDC / 240VAC（通过端子组件 TA 适配）
- 输出信号类型：继电器触点输出，支持内部 / 外部供电，可配保险丝
- 隔离方式：每组 I/O 电气隔离，隔离电压≥1500Vrms
- 输入滤波：可配置滤波时间（1ms–100ms）
- 故障安全：可配置故障安全回退、持续 / 瞬间输出模式
- 工作电源：24VDC ±10%，功耗≤12W
- 工作温度：-40℃ ~ +70℃（G3 级恶劣环境）
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20（机柜安装）
- 尺寸：175mm × 90mm × 60mm
- 重量：约 1.2kg
- 安装方式：DIN 导轨安装 / 面板安装
- 认证：CE、UL、ATEX（防爆可选）
- 支持协议：兼容 I/A 内部总线，支持梯形逻辑执行
功能特点：
- 高密度开关量采集与控制：单模块 24DI+8DO，覆盖现场限位、按钮、继电器、接触器、电磁阀等开关设备，减少模块数量与机柜空间。
- 多电压等级兼容：通过 TA 端子组件适配 30VDC 以下、120/240VAC 等常见工业开关信号，无需更换模块即可适配不同电压现场。
- 强隔离抗干扰：每组 I/O 独立电气隔离，阻断地电位差与共模干扰，确保强电磁环境下信号稳定、不误触发。
- 可编程滤波与故障安全：输入滤波时间软件可调，抑制抖动与噪声；输出支持故障安全配置，断电 / 故障时自动进入预设安全状态，保障设备安全。
- 内置逻辑处理能力：可执行离散 I/O 与梯形逻辑程序，实现本地联锁、启停控制，减轻上位控制器负担，响应更快。
- 热插拔与冗余支持：支持在线热插拔，更换无需停机；可双模块冗余配置，故障自动切换，适合高可用系统。
应用场景：
- 石油化工：反应釜、塔器、储罐的液位 / 压力开关信号采集、泵与阀门开关控制、紧急停车联锁。
- 电力行业：电厂锅炉 / 汽机辅机（风机、水泵、油泵）启停控制、断路器 / 隔离开关状态监测、ETS 联锁信号采集。
- 冶金行业：轧机、加热炉、连铸机的限位开关、接近开关信号采集、液压阀 / 气动阀控制。
- 水处理：污水处理厂格栅、泵、阀门开关控制、液位 / 压力开关监测。
- 制药 / 食品：洁净区设备启停、限位信号采集、安全门联锁控制。
