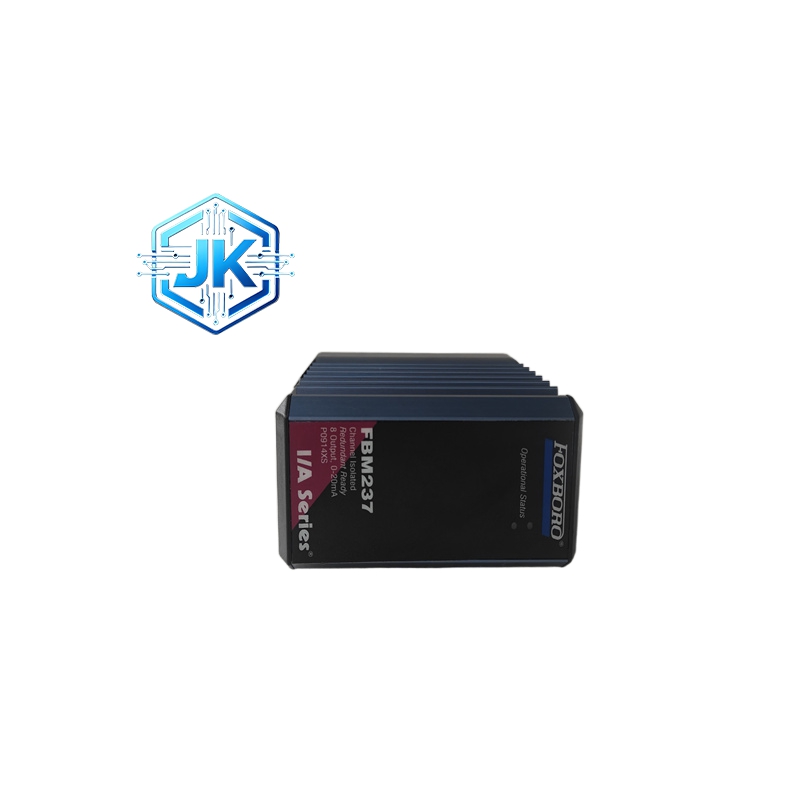

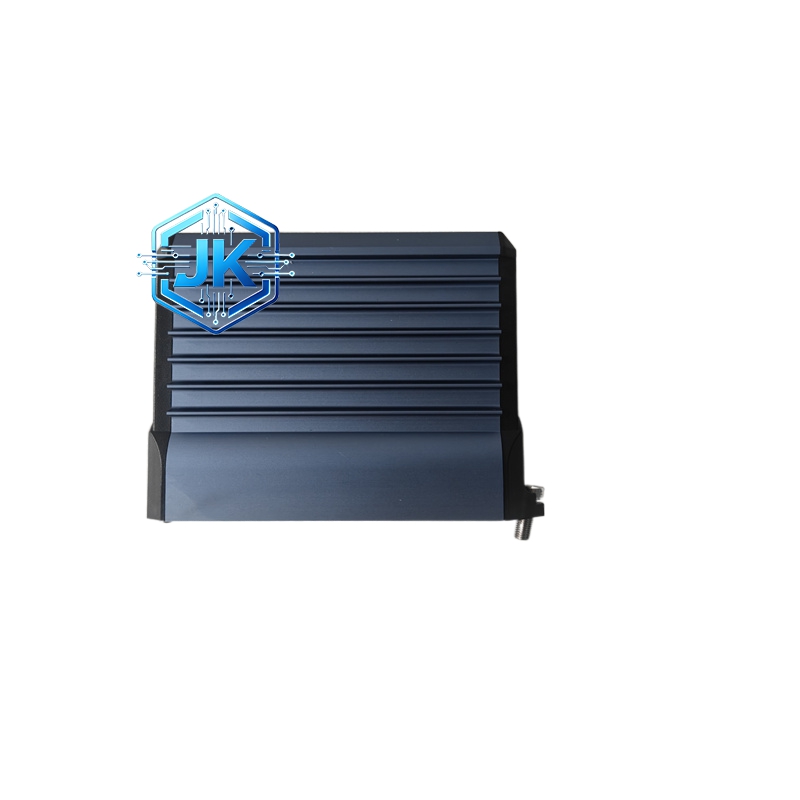

Foxboro FBM237 P0914XS 8 通道隔离模拟量输出模块
技术规格：
- 制造商：Foxboro
- 系列：I/A Series DCS，FBM 现场总线模块
- 型号：FBM237，P0914XS（部件号）
- 通道配置：8 路独立模拟量输出（AO）
- 输出信号：0–20mA DC、4–20mA DC（软件可选）
- 分辨率：12 位
- 精度：±0.1% FS（25℃），±0.2% FS（全温区）
- 负载能力：最大 500Ω（24VDC 供电）
- 隔离电压：2500Vrms（通道对地、系统侧隔离）
- 响应时间：≤5ms（0–100% 阶跃）
- 输出纹波：≤10mVpp
- 工作电源：24VDC ±10%，功耗≤12W
- 工作温度：-40℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：102mm × 45mm × 104mm
- 重量：约 284g
- 安装方式：DIN 导轨安装
- 冗余支持：单模块或双模块冗余配置
- 故障安全：可配置故障时输出保持 / 归零 / 预设值
功能特点：- 8 路独立高精度输出：每通道独立 12 位 DAC，±0.1% FS 精度，精准控制调节阀开度、变频器频率，满足 PID 回路控制要求。
- 强隔离安全输出：通道与系统侧 2500V 隔离，防止现场浪涌、过压损坏 DCS，保障系统安全。
- 宽负载适配：最大 500Ω 负载，适配长距离信号传输、高阻抗执行器，无需额外信号隔离器。
- 灵活信号范围：软件可选 0–20mA/4–20mA，兼容两线制 / 三线制执行器，适配不同厂家调节阀与变频器。
- 故障安全配置：故障 / 断电时输出可设为保持、归零或预设安全值，防止工艺失控。
- 冗余高可靠：支持双模块冗余，故障自动切换，关键控制回路（如紧急切断阀、重要调节阀）不间断。
应用场景：
- 石油化工：反应釜温度 / 压力调节阀控制、精馏塔回流阀 / 进料阀控制、储罐液位调节阀控制。
- 电力：锅炉给水调节阀、蒸汽温度减温水阀、烟气挡板调节、引风机 / 送风机变频控制。
- 冶金：加热炉燃料阀 / 空气阀调节、轧机张力控制、冷却水流量调节。
- 水处理：pH 值加药泵变频控制、混凝剂投加量调节、出水流量调节阀控制。
- 暖通空调：冷水机组 / 空调机组水阀 / 风阀调节、风机变频控制。
