描述

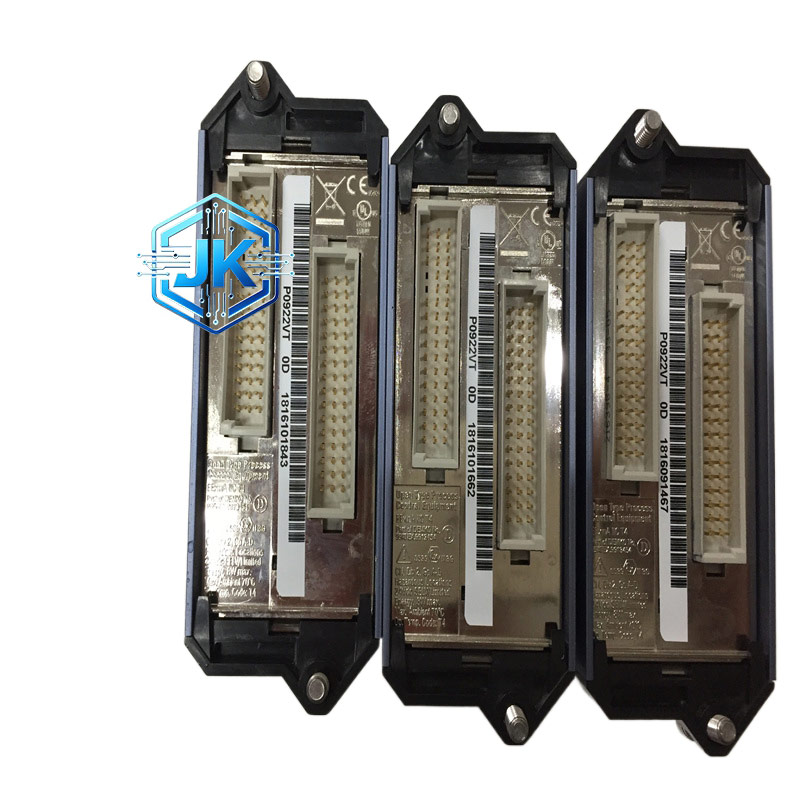

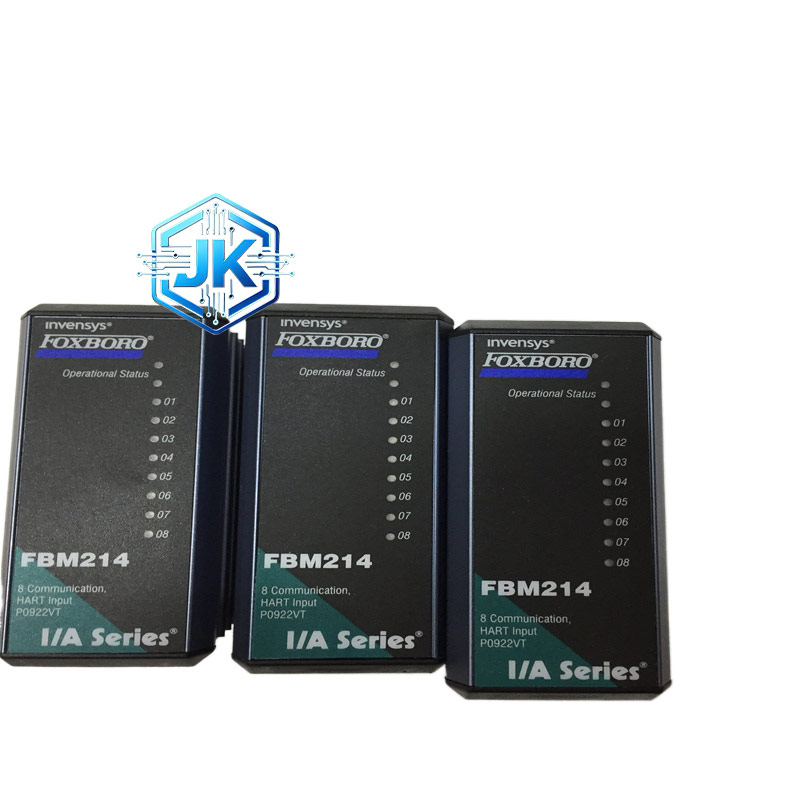

Foxboro FBM214 8 通道 HART 通信模拟量输入模块
技术规格：
- 制造商：Foxboro（Schneider Electric，施耐德电气）
- 所属系列：I/A Series、Compact 200 系列 I/O 子系统
- 型号：FBM214
- 通道配置：8 路独立隔离模拟输入通道，每通道带独立 HART 调制解调器
- 输入信号类型：4-20mA 模拟信号、叠加 HART FSK 数字信号（1200 波特）
- 模拟输入精度：±0.03% 满量程
- 分辨率：16 位
- HART 通信速率：1200 波特，每秒接收 2 条数字消息
- 通道隔离：每通道独立电气隔离，隔离电压 500Vrms
- 输入阻抗：2kΩ
- 电源要求：24VDC±10%（冗余供电）
- 功耗：最大 7W
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：114mm×45mm×115mm
- 重量：约 0.32kg
- 材质：工业级高精度 PCB 板、镀金端子、压铸铝外壳、三防涂层
- 安装方式：标准 I/A 系列背板插槽安装
- 认证：CE、UL、RoHS 认证，符合 HART 协议标准与工业 EMC 标准
功能特点：
- 8 通道全隔离 HART 通信：每通道独立隔离 + 独立 HART 调制解调器，支持点对点、半双工双向通信，可读取 HART 智能变送器的诊断信息、量程、序列号、设备状态等数字数据，同时采集 4-20mA 模拟过程值，实现 “一通道双数据” 采集。
- 超高精度模拟采集：模拟输入精度达 ±0.03% 满量程，16 位分辨率，精准捕捉现场微小信号波动，满足化工、电力等行业精密过程控制需求。
- 双模式供电兼容：支持模块内部回路供电或外部供电，适配两线制、三线制 HART 变送器；外部供电时需搭配 Cable Balun 模块防串扰，灵活适配不同现场接线方式。
- 抗干扰工业级设计：0℃~+60℃工作温度，压铸铝外壳 + 三防涂层，抗振动、抗电磁干扰，耐受粉尘、油污、潮湿等恶劣工业环境；通道间隔离电压 500Vrms，有效抑制共模干扰。
- 热插拔 + 智能诊断：支持在线热插拔，更换无需停机；自带 LED 状态指示灯，实时显示通道通信 / 故障状态；集成 HART 设备诊断功能，可监测变送器故障、信号异常，提前预警，降低维护难度。
应用场景：
- 化工行业：反应釜 HART 智能温度 / 压力变送器接入、精馏塔 HART 流量 / 液位传感器采集、防爆区域 HART 智能仪表通信、化工装置智能设备状态监测。
- 石油天然气：油气田井口 HART 压力 / 温度变送器、输油管道 HART 流量传感器、压缩机站 HART 智能仪表、储罐 HART 液位计接入。
- 电力行业：电厂锅炉 HART 温度 / 压力变送器、汽机 HART 振动 / 转速传感器、发电机组 HART 励磁参数监测、辅机 HART 智能仪表接入。
- 制药 / 食品：反应釜 HART 温度 / 压力智能仪表、生产线 HART 流量 / 液位传感器、洁净室 HART 温湿度变送器接入、智能设备校准与诊断。
