描述

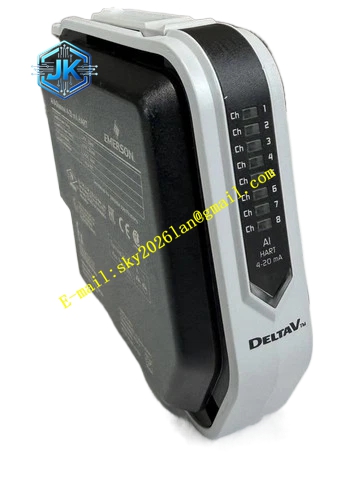

Emerson KJ3223X1‑BA1
技术规格 输出通道数量 8 通道；输出额定电压 24VDC；单通道最大持续负载电流 500mA；通道间隔离电压 1500VDC；本地总线供电 12VDC；整机功耗 4.1W；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；工作湿度 5%‑95% 无凝露；ISA G3 防腐等级；支持 SOE 事件时间戳记录。
功能特点 每一路输出通道独立故障诊断，识别输出回路短路、开路、负载异常；输出状态硬件实时回读，对比控制器输出指令判断回路异常；通道分组电气隔离，单通道故障不会扩散至其他通道；支持卡件热插拔，在线更换卡件不干扰机架其余模块运行；硬件支持 SOE 事件记录，精准捕捉联锁动作发生时刻；面板 LED 指示灯独立显示每一路通道输出与故障状态。
应用场景 化工反应装置电磁阀驱动控制；火力发电厂锅炉挡板、烟道执行器逻辑输出；油气装置紧急联锁阀控制；制药生产线设备启停联锁输出；水处理系统泵、阀门开关控制。
性能参数 输出信号响应时间小于 1ms；通道隔离耐压 1500VDC；切断状态泄漏电流极低；支持长期带载连续工作；故障告警信号可直接上传至操作站进行弹窗报警。
材质构成 前面板为金属加固面板，提升抗振动能力；内部电路板为玻纤环氧树脂基材；金手指触点镀金处理，提升多次插拔使用寿命；外壳为阻燃工业塑料；板载工业级功率输出芯片、光电隔离元器件、保护二极管。
结构特征 标准插槽式模块化卡件，适配 S 系列 I/O 机架；前面板排布多颗 LED 状态指示灯，分别显示模块运行、模块故障、各通道输出状态；后端金手指对接机架本地总线；侧边集成机械定位防错卡扣，防止错插其他类型底座；整体轻薄模块化，免工具拆装。
工作原理 DeltaV 控制器通过机架本地总线向卡件下发数字开关指令，卡件内部控制单元解析指令，驱动功率输出回路输出 24VDC 电平信号给到现场负载。同时硬件电路实时采集输出回路实际状态，将实际输出状态回传控制器，对比下发指令，一旦检测到短路、断线故障，立即上报故障信息。
安装要求 必须搭配配套 DO 专用端子底座使用；安装插入 S 系列 I/O 机架卡槽，确认侧边卡扣完全锁死；感性负载现场必须配套增加续流吸收回路；输出回路建议配置外部熔断器做二次保护；信号线缆选用屏蔽线缆，远离变频器、大功率电机动力电缆；机柜接地系统可靠接地。
使用注意事项 严禁超出单通道最大负载电流，禁止直接驱动大功率感性负载；禁止带电插拔卡件；防爆危险区域严格按照 Ex nA 规范进行安装施工；不允许拆解卡件外壳，故障发生直接整体更换；定期检查底座接线端子紧固状态，避免虚接造成输出异常。
