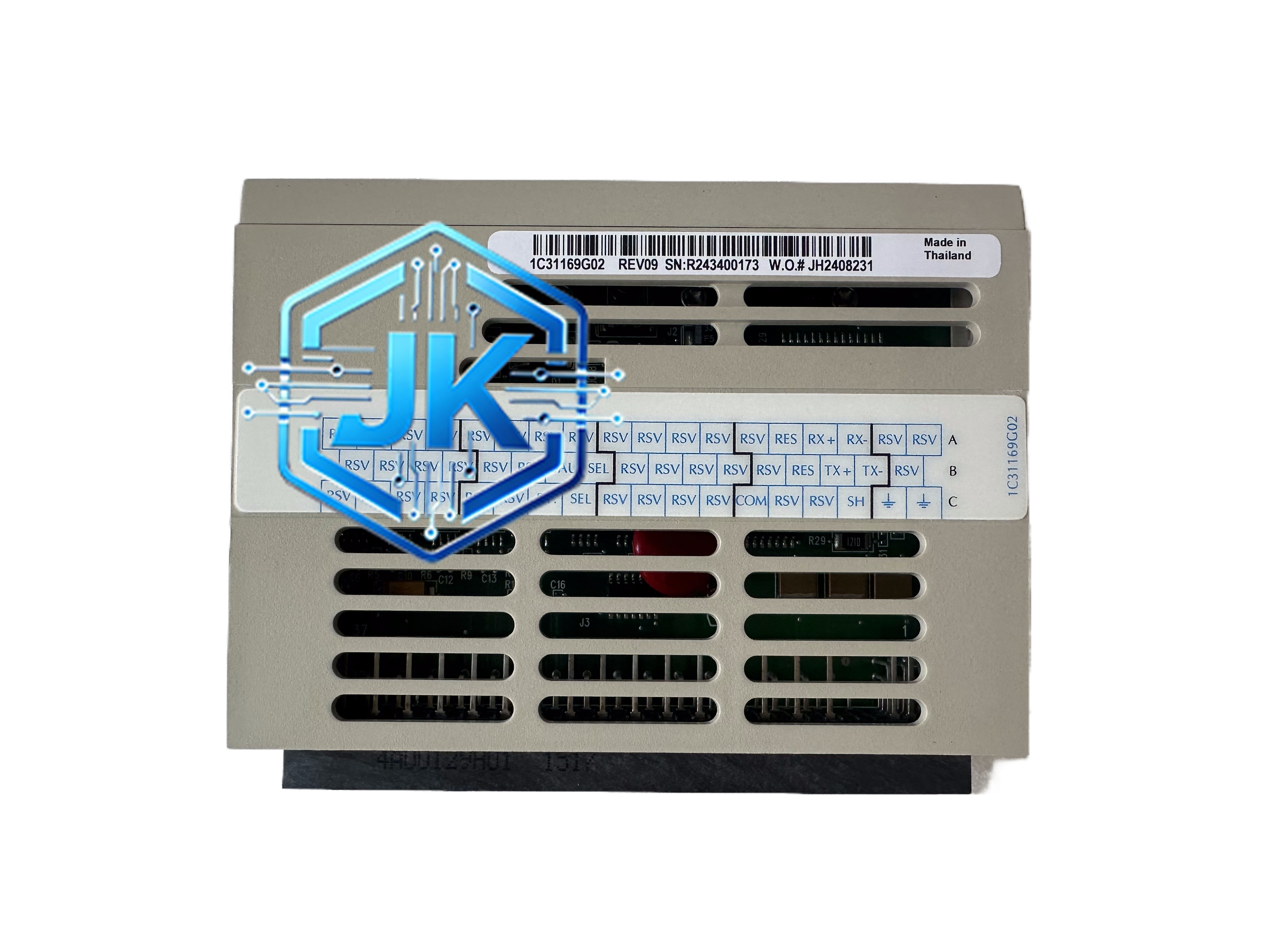

Emerson 1C31169G02 — 艾默生Ovation系列4通道热电偶输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | Ovation DCS / 1C31100系列 |
| 型号 | 1C31169G02 |
| 通道数量 | 4通道热电偶输入 |
| 支持分度号 | J、K、T、E、N、R、S、B |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程（典型值） |
| 冷端补偿 | 内置自动冷端补偿（CJC），精度±1°C |
| 采样速率 | 100ms/通道 |
| 输入信号范围 | -10mV ~ +80mV（覆盖所有TC分度号） |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 断线检测 | 支持 |
| 供电电压 | 24V DC |
| 安装方式 | Ovation标准单插槽 |
| 防护等级 | IP54 |
| 工作温度 | 0°C ~ +55°C |
| 产地 | 美国 |
功能特点：
- 8种热电偶分度号兼容：一模块覆盖J/K/T/E/N/R/S/B全部主流分度号，大幅减少备件种类
- 自动冷端补偿：内置高精度冷端补偿电路，无需外部补偿模块，直接接入热电偶即可
- 高精度16位A/D：微伏级信号精确采集，温度分辨率达0.01°C
- 通道独立配置：每通道可独立设置分度号、量程、滤波参数
- 断线检测：自动识别热电偶断线，上报告警
- 远程校准：支持在线零点和满度校准
应用场景：
- 电厂：过热器出口温度、再热器温度、汽轮机高压缸温度
- 石化：裂解炉炉膛温度、催化剂床层温度
- 冶金：高温炉温度监测
- 玻璃窑炉：熔窑温度控制
性能参数：
| 参数 | 数值 |
|---|---|
| 共模抑制比（CMRR） | >120dB |
| 零点漂移 | <±0.01%FS/°C |
| MTBF | >150,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
| ESD保护 | ±8kV |
材质构成：
- 电路板：6层FR-4高Tg板
- A/D芯片：高精度Σ-Δ型ADC
- 冷端补偿：高精度温度传感器（PT1000）+ 专用补偿芯片
- 连接器：热电偶专用补偿导线接线端子
- 外壳：镀锌钢板 + 阻燃ABS
- 隔离：每通道独立光电隔离
结构特征：
- Ovation标准单插槽
- 前面板设有4个通道接线端子和LED指示灯
- 背板Ovation标准总线接口
- 尺寸约23.3×16.0cm
工作原理：
热电偶输出的毫伏级信号经信号调理电路放大后，由16位A/D转换器采样。冷端补偿电路实时测量模块内部温度，根据热电偶分度号查表计算补偿电压，叠加到采样值中，最终转换为精确的温度值上传至控制器。
安装要求：
- 必须使用对应分度号的热电偶补偿导线
- 补偿导线需从现场一直延伸至模块接线端子，中间不可接入其他金属
- 接线端子扭矩：1.5~2.5N·m
- 远离大功率电缆，间距>30cm
使用注意事项：
- 热电偶分度号需在组态软件中正确设置，与实际使用一致
- 补偿导线极性不可接反
- 定期进行零点校准（在已知温度点进行）
- 不同分度号的热电偶不可混接同一模块
