描述

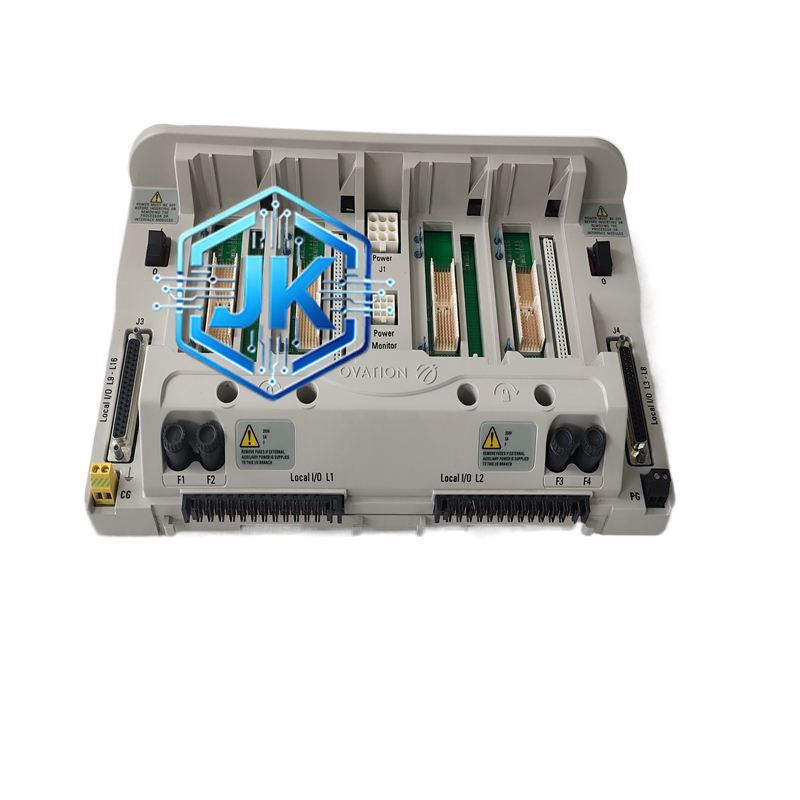

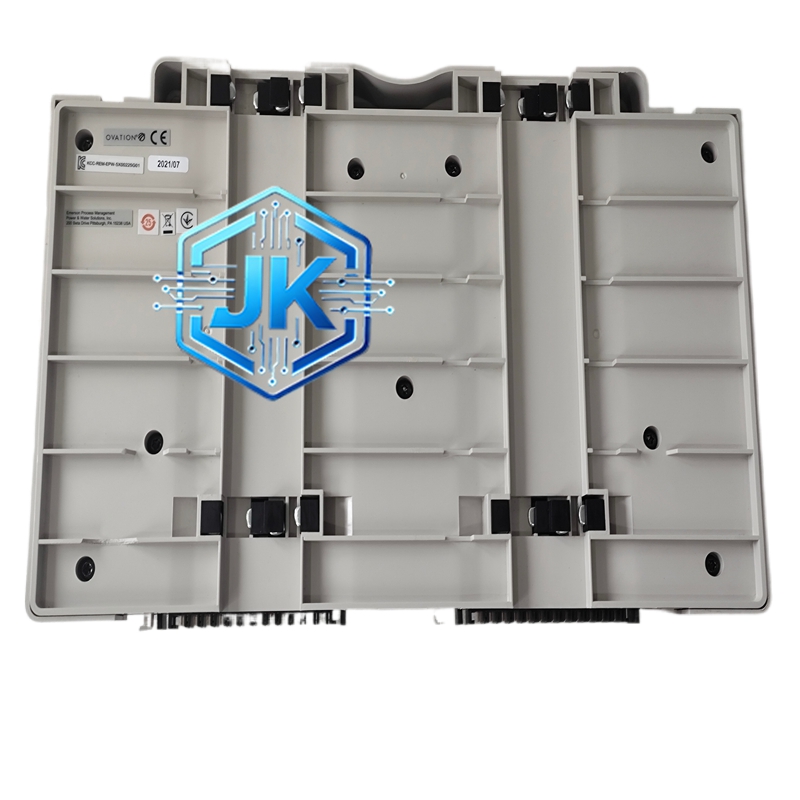

Emerson 5X00225G01 — 艾默生（Emerson）Ovation系统冗余电源模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Emerson Ovation DCS / 5X00系列 |
| 模块类型 | 冗余电源模块 |
| 输出电压 | +5V DC / +24V DC（双路输出） |
| 输出电流 | +5V: 最大10A / +24V: 最大5A |
| 输入电压 | 120V AC / 240V AC（双路冗余输入）或24V DC |
| 冗余切换时间 | <20ms |
| 过载保护 | 过流保护（OCP）、过压保护（OVP）、短路保护（SCP）、过温保护（OTP） |
| 效率 | >85% |
| 纹波噪声 | <50mVpp（+5V），<100mVpp（+24V） |
| 安装方式 | Ovation机架标准单插槽 |
| 防护等级 | 前面板IP40 |
| 工作温度 | 0°C ~ 55°C |
| 产地 | 美国 |
| 颜色 | 灰色 |
| 重量 | 约1.2kg |
功能特点：
- 双路冗余输入：两路交流输入自动切换，切换时间<20ms，系统无感知
- 双电压输出：同时提供+5V和+24V，满足数字模块和I/O模块的不同供电需求
- 四重保护：过流、过压、短路、过温四重独立保护
- 热插拔支持：支持在线更换，不影响其他模块运行
- 状态监测：板载LED显示主路/备路电源状态和输出状态
应用场景：
- Ovation DCS系统核心供电
- 电厂DCS控制系统
- 石化过程控制系统
- 水处理DCS系统
安装要求：
- 安装于机架专用电源槽位（通常为最左侧或最右侧）
- 输入电源线径≥2.5mm²
- 输出端禁止短路
- 接地电阻<4Ω
使用注意事项：
- 绝对禁止输出端短路
- 输入电压范围不可超出规格
- 定期检查风扇运转情况
- LED绿灯=正常，红灯=故障
