描述

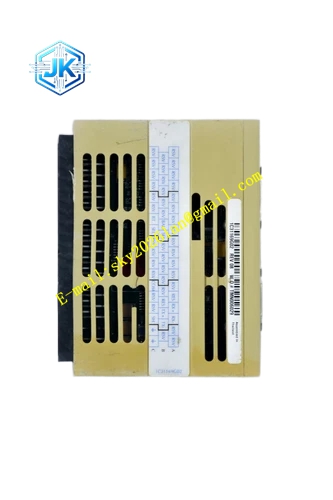

Emerson 1C31169G02
技术规格
- 输出通道数量：4 路模拟输出通道
- 标准输出信号：4~20mA 直流电流信号
- 数模转换分辨率：16 位
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 通道隔离保护
- 每通道内置短路、过流保护电路
功能特点 每一路通道可独立组态，适配不同现场执行机构。高精度数模转换保障输出信号精准度。独立通道过流、短路保护，单回路故障不会损坏模块其余通道。实时通道诊断，检测回路断线、负载异常状态。前面板 LED 指示灯展示电源、运行、故障与通道状态。支持冗余系统架构，冗余配置下支持模块热插拔。EMC 优化电路，抑制工业环境电磁噪声干扰。
应用场景 安装于火力发电厂、垃圾焚烧厂、造纸厂、化工厂 Ovation 控制柜与远程 I/O 机柜。向调节阀、电动定位器输出 4~20mA 控制信号，实现工艺参数连续闭环调节。
性能参数
- 输出精度达到满量程 ±0.12%
- 全温区温漂系数低，温度变化时输出偏差小
- 输出信号响应速度满足连续工艺调节需求
- 工频干扰抑制能力强
- 长期输出稳定性高
材质构成 电路板基材选用阻燃玻纤环氧 PCB。搭载高精度 DAC 数模转换芯片、信号调理电阻电容。背板连接器镀金针脚，降低接触电阻、防止氧化。接线端子导体为耐腐蚀铜合金，绝缘壳体采用阻燃塑料。前面板使用高强度阻燃工程塑料。
结构特征 标准插卡式板卡，匹配 Ovation 机架插槽。前面板集成现场接线端子与 LED 状态指示灯。机械锁紧卡扣，抵御机柜振动防止模块松脱。电路板内部分区布置，数字电路与模拟输出电路分隔，减少信号串扰。结构紧凑，节省机柜安装空间。
工作原理 Ovation 控制器通过机架背板总线发送数字控制指令至模块。模块接收数字信号后，由数模转换芯片将数字量转换成模拟电流信号。信号经过滤波、信号调理与保护电路后输送至现场执行机构。模块持续采集输出回路状态，一旦检测到断线、短路等异常，将故障信息上传至 Ovation 操作员站。
安装要求 模块垂直插入 Ovation 机架对应插槽，插入到位后锁好卡扣。现场模拟信号线缆采用屏蔽双绞线。模拟信号线和高压动力电缆分开铺设，放置于不同电缆桥架。机柜保护接地牢固连接至接地铜排。模块周边预留通风空间，保证散热正常。
使用注意事项 上电前核对接线定义，确认现场负载规格匹配模块输出能力。禁止输出端子接入超出额定范围的电压电流。定期检查端子积灰与腐蚀情况。模块散热口保持清洁无遮挡。禁止拆卸模块外壳。负载为感性设备时，增加外部浪涌吸收器件。
