描述

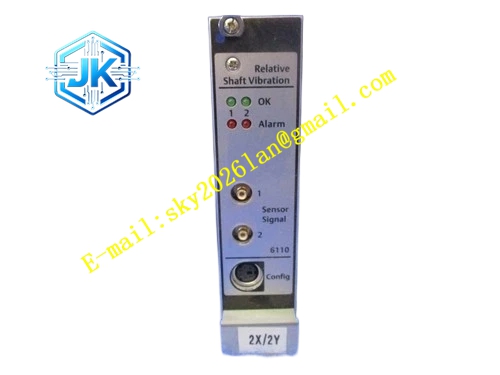

Emerson A6110
技术规格：
- 品牌： Emerson（EPRO）
- 产品系列： CSI 6500 / AMS 6500
- 产品类型： 轴相对振动监测模块
- 通道数： 双通道
- 尺寸规格： 3U 尺寸，单插槽插件模块
- 电源： 24V DC，最大 500mA
- 传感器输入： 2 × BNC 传感器输入
- 指示器： OK 和 Alarm LED
- 安装方式： CSI 6500 机架插件模块
- 产地： 德国
- 标准符合： API 670
功能特点：
- 轴相对振动监测： 通过位移传感器测量旋转轴相对于轴承箱的振动
- 报警功能： 将振动参数与预设报警设定点比较，超过阈值时驱动报警和继电器动作
- 多种传感器输入： 支持涡流、差分等多种传感器输入
- 传感器兼容性： 与 PR6422、PR6423、PR6424、PR6425 等位移传感器兼容
- 多种输出方式： 前后缓冲和比例输出、0/4–20mA 输出、0–10V 输出
- 自检功能： 监控硬件、电源输入、硬件温度、传感器和电缆状态
- 模块化集成： 与其他 AMS 6500 监测器构成完整的 API 670 机械保护监控系统
应用场景：
- 汽轮机： 轴相对振动监测与保护
- 压缩机： 旋转机械振动状态评估
- 电机： 轴振动实时监测
- 风力发电机组： 旋转设备健康监测
- 泵类设备： 振动预警和维护支持
- 预测性维护： 提供振动趋势数据支持维护计划制定
性能参数：
- 通道数： 双通道
- 电源需求： 24V DC，最大 500mA
- 传感器输入： 2 × BNC
- 输出类型： 0/4–20mA、0–10V、缓冲和比例输出
- 标准符合： API 670
- 模块尺寸： 3U，单插槽
材质构成：
- 工业级电子元器件
- 高可靠性信号处理电路
- 工业级外壳结构
- ESD 安全包装材料
结构特征：
- 3U 尺寸单插槽插件模块
- 双 BNC 传感器输入接口
- OK 和 Alarm LED 指示灯
- CSI 6500 机架标准安装接口
- 紧凑设计，机柜空间占用减半
工作原理：
涡流传感器（如 PR6423、PR6424 等）安装在轴承箱上，非接触式测量旋转轴相对于轴承的振动位移。传感器信号通过 BNC 接口进入 A6110 模块，模块内部的信号处理电路对信号进行放大、滤波和数字化处理，计算出轴相对振动的幅值和相位。处理结果与预设的报警和跳闸设定点进行比较，超过阈值时驱动报警继电器。同时，模块通过模拟输出将振动数据传送给上位监控系统，实现远程监控和趋势分析。
涡流传感器（如 PR6423、PR6424 等）安装在轴承箱上，非接触式测量旋转轴相对于轴承的振动位移。传感器信号通过 BNC 接口进入 A6110 模块，模块内部的信号处理电路对信号进行放大、滤波和数字化处理，计算出轴相对振动的幅值和相位。处理结果与预设的报警和跳闸设定点进行比较，超过阈值时驱动报警继电器。同时，模块通过模拟输出将振动数据传送给上位监控系统，实现远程监控和趋势分析。
安装要求：
- 将模块插入 CSI 6500 机架的对应插槽
- 确保 24V DC 电源供应稳定，电流不超过 500mA
- 使用 BNC 连接器正确连接涡流传感器电缆
- 传感器安装位置和间隙须符合 API 670 标准要求
- 确保机架接地良好
使用注意事项：
- 确认传感器型号与 A6110 兼容（PR6422、PR6423、PR6424、PR6425）
- 定期检查 OK 和 Alarm LED 状态
- 利用自检功能监控硬件、电源、温度和传感器状态
- 报警和跳闸设定点须根据设备保护要求设定
- 更换模块时注意防静电保护
- 定期校准传感器和模块以确保测量精度
