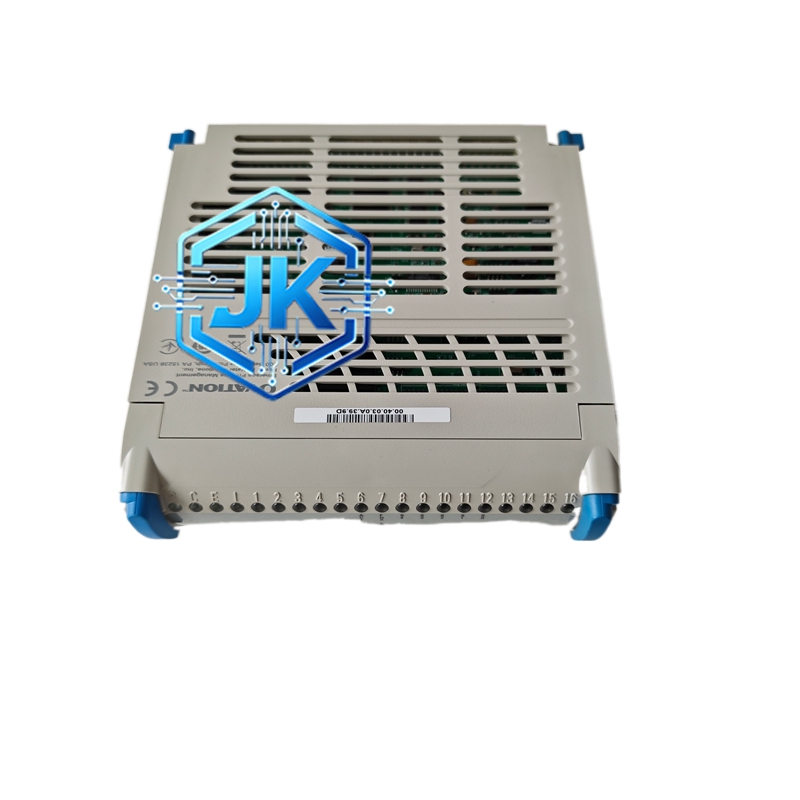

Emerson 5X00300G02 — 艾默生（Emerson）Ovation系统高速计数/脉冲输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Emerson Ovation DCS / 5X00系列 |
| 模块类型 | 高速计数/脉冲输入模块 |
| 输入信号 | TTL电平脉冲 / 差分脉冲（RS-422） |
| 频率范围 | 0 ~ 1MHz（典型值） |
| 计数位数 | 32位硬件计数器 |
| 通道数 | 2~4路脉冲输入 |
| 时间精度 | 1μs级 |
| 供电电压 | 24V DC |
| 安装方式 | Ovation机架标准单插槽 |
| 防护等级 | 前面板IP40 |
| 工作温度 | 0°C ~ 55°C |
| 产地 | 美国 |
| 重量 | 约0.35kg |
功能特点：
- 高速计数：支持高达1MHz脉冲频率精确计数
- 转速测量：直接接入编码器信号，实时计算转速
- 事件捕捉：支持上升沿/下降沿触发捕获
- 掉电保持：计数器值掉电不丢失
- 可编程栅极时间：适应不同转速范围
应用场景：
- 汽轮机/燃气轮机转速监测
- 编码器反馈信号处理
- 流量计脉冲信号采集
- 生产线计件计数
安装要求：
- 脉冲信号线使用屏蔽双绞线，尽量短距离布线（<30m）
- 差分输入模式下使用双绞线并加装120Ω终端电阻
- 避免与大功率电缆并行
使用注意事项：
- 脉冲信号幅度必须符合模块输入规范
- 超过最大频率会导致计数丢失
- 栅极时间需根据转速范围合理设置
