描述

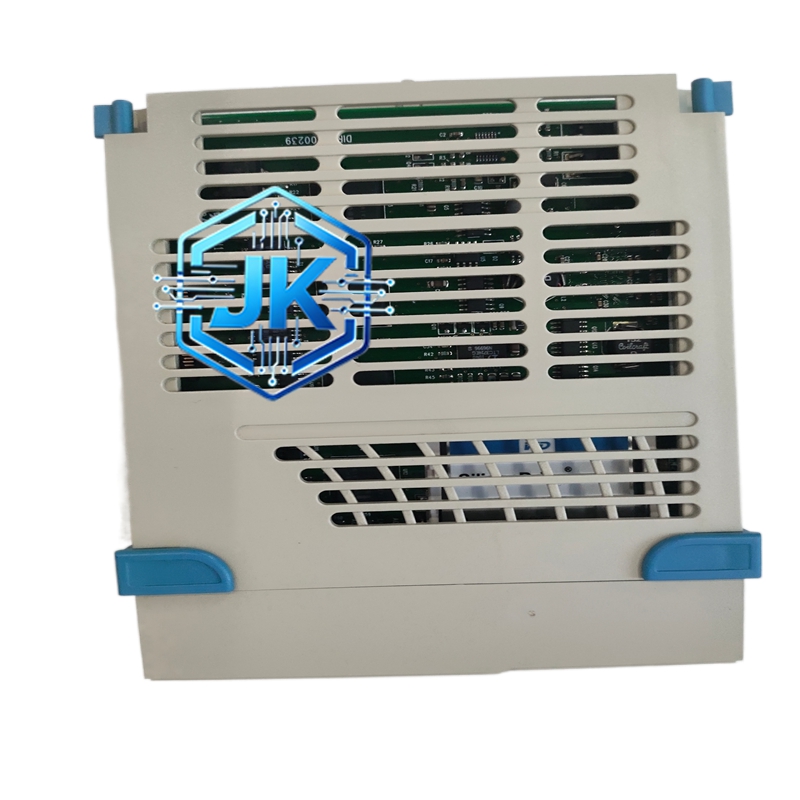

Emerson 5X00241G02 — 艾默生（Emerson）Ovation系统模拟量输出模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Emerson Ovation DCS / 5X00系列 |
| 模块类型 | 8通道模拟量输出（AO） |
| 输出信号 | 4-20mA电流 / 0-10V电压（可配置） |
| 通道数 | 8路 |
| 分辨率 | 16位D/A转换 |
| 精度 | ±0.2%满量程（典型值） |
| 输出驱动能力 | 4-20mA模式下可驱动500Ω负载 |
| 通道隔离 | 通道间电气隔离 |
| 供电电压 | 24V DC |
| 安装方式 | Ovation机架标准单插槽 |
| 防护等级 | 前面板IP40 |
| 工作温度 | 0°C ~ 55°C |
| 产地 | 美国 |
| 重量 | 约0.4kg |
功能特点：
- 电流/电压双模式：每通道可独立配置为4-20mA或0-10V输出
- 断线检测：自动检测输出回路断线并上报告警
- 故障安全输出：检测到故障时自动输出预设安全值（如4mA或20mA）
- 通道独立配置：每通道可独立设置量程、响应时间、故障安全值
应用场景：
- 调节阀控制（4-20mA驱动气动调节阀）
- 变频器速度给定（0-10V或4-20mA）
- 过程变量控制输出
安装要求：
- 输出线使用屏蔽电缆
- 电流输出模式下负载电阻需在模块规格范围内
- 接地电阻<4Ω
使用注意事项：
- 输出端不可短路
- 接线前必须断电
- 故障安全值需根据工艺要求设置
