描述

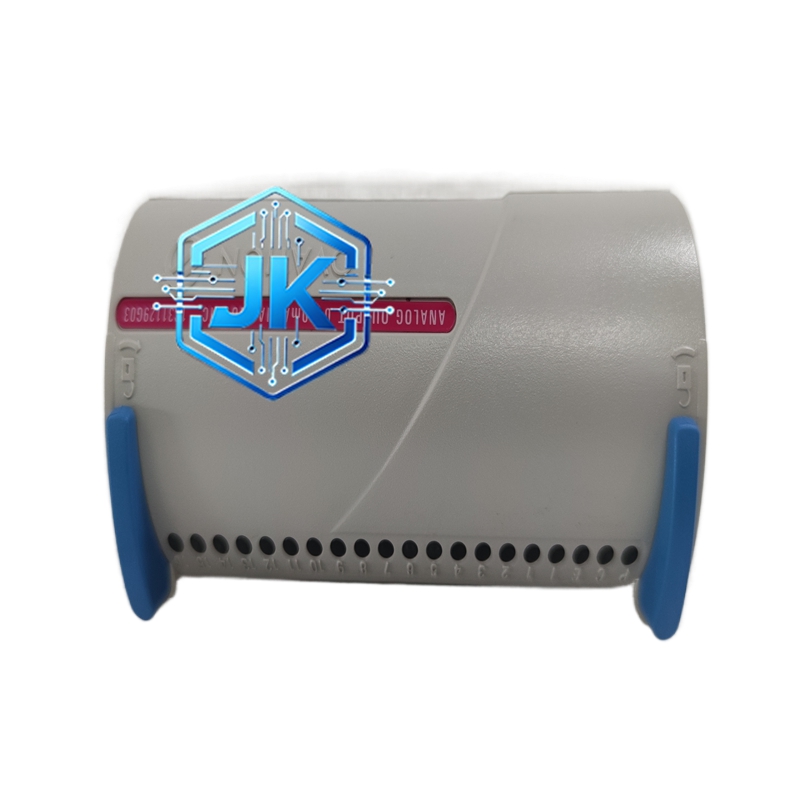

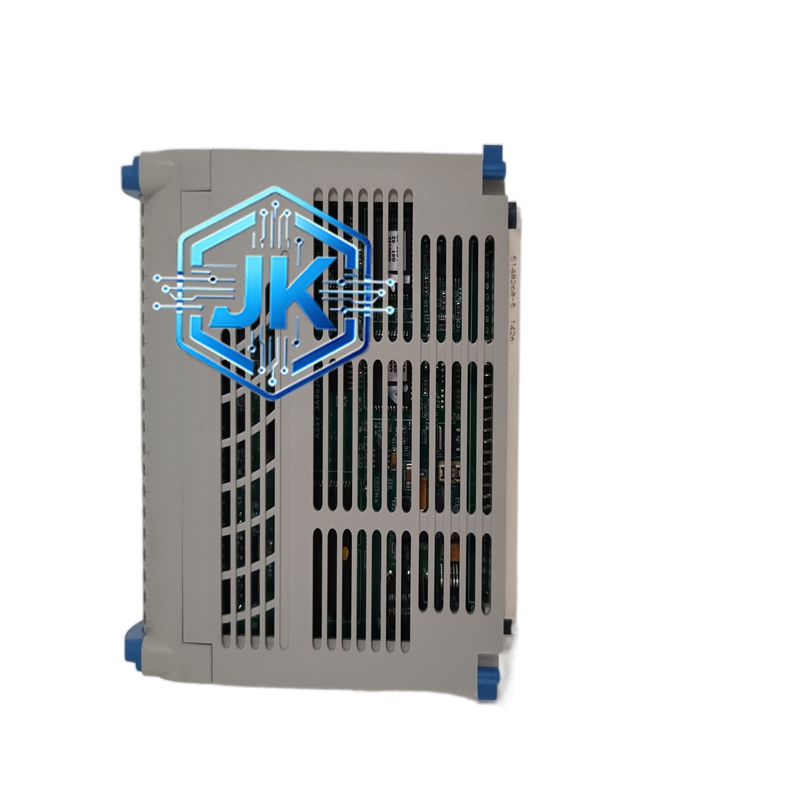

Emerson 1C31129G03 — 艾默生（Emerson）Ovation系列冗余电源模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | Ovation DCS / 1C31100系列 |
| 型号 | 1C31129G03 |
| 输出电压 | +5V DC / +24V DC（双路输出） |
| 输出电流 | +5V: 10A / +24V: 5A（典型值） |
| 输入电压 | 120/240V AC 或 24V DC（双路冗余输入） |
| 冗余切换时间 | <10ms |
| 过载保护 | 过流保护（OCP）、过压保护（OVP）、短路保护（SCP）、过温保护（OTP） |
| 效率 | >85% |
| 纹波噪声 | <50mVpp（+5V），<100mVpp（+24V） |
| 安装方式 | Ovation标准机架单插槽 |
| 防护等级 | IP54（前面板） |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL、CSA |
| 产地 | 美国 |
功能特点：
- 双路冗余供电：两路交流或直流输入，主路故障时10毫秒内自动切换至备用路，控制器完全无感知
- 双电压输出：同时输出+5V（供逻辑电路）和+24V（供I/O驱动），一模块满足全机架供电需求
- 四重保护：过流、过压、短路、过温独立保护，任一故障立即动作并点亮红色故障LED
- 热插拔支持：支持在线更换，不影响同一机架内其他模块运行
- 状态监测：4个LED指示灯分别显示主路正常、备用路正常、+5V输出正常、+24V输出正常、故障
- 低纹波设计：输出纹波极低，确保模拟量采集模块精度不受电源噪声影响
应用场景：
- 艾默生Ovation DCS控制系统的核心供电
- 电厂锅炉控制、汽轮机控制、辅机控制
- 石化过程控制（裂解炉、蒸馏塔、反应器）
- 油气管道SCADA系统
- 制药过程控制
性能参数：
| 参数 | 数值 |
|---|---|
| 输入电压范围（AC） | 85~264V AC，47~63Hz |
| 输入电压范围（DC） | 18~32V DC |
| +5V输出精度 | ±2% |
| +24V输出精度 | ±2% |
| MTBF | >200,000小时 |
| 绝缘耐压 | 输入对输出 >2000VDC |
| ESD保护 | ±8kV |
材质构成：
- 电路板：6层FR-4高Tg板，功率区域加厚铜箔
- 变压器：高频铁氧体变压器
- 整流器：快恢复二极管桥式整流
- 滤波电容：日本尼吉康电解电容
- 外壳：镀锌钢板 + 阻燃ABS
- 连接器：大功率螺钉端子排
结构特征：
- Ovation标准单插槽，安装于机架专用电源槽位（通常为最左侧或最右侧）
- 前面板设有电源输入端子、输出端子、5个LED状态指示灯
- 背板为Ovation标准总线接口
- 尺寸约23.3×16.0cm
工作原理：
交流输入经EMI滤波器、整流桥、PFC电路后转换为高压直流，再经高频DC-DC变换器分别输出稳定的+5V和+24V直流。双输入切换电路实时监测两路输入状态，主路故障时控制逻辑在10ms内自动切换至备用路。过流、过压、短路、过温保护电路独立工作。
安装要求：
- 必须安装于Ovation机架专用电源槽位
- 输入电源线径：+5V/10A建议2.5mm²以上，+24V/5A建议1.5mm²以上
- 输出端严禁短路，接线前用万用表确认极性
- 输入端接入UPS或稳压电源
- 接地线单独连接至机架接地排，接地电阻<4Ω
使用注意事项：
- 绝对禁止输出端短路
- 输入电压不可超出85~264V AC范围
- 定期检查LED状态，红灯亮起需立即排查
- 更换时先断所有负载电源，再拔出旧模块
- 质保期内由Emerson认证工程师操作
