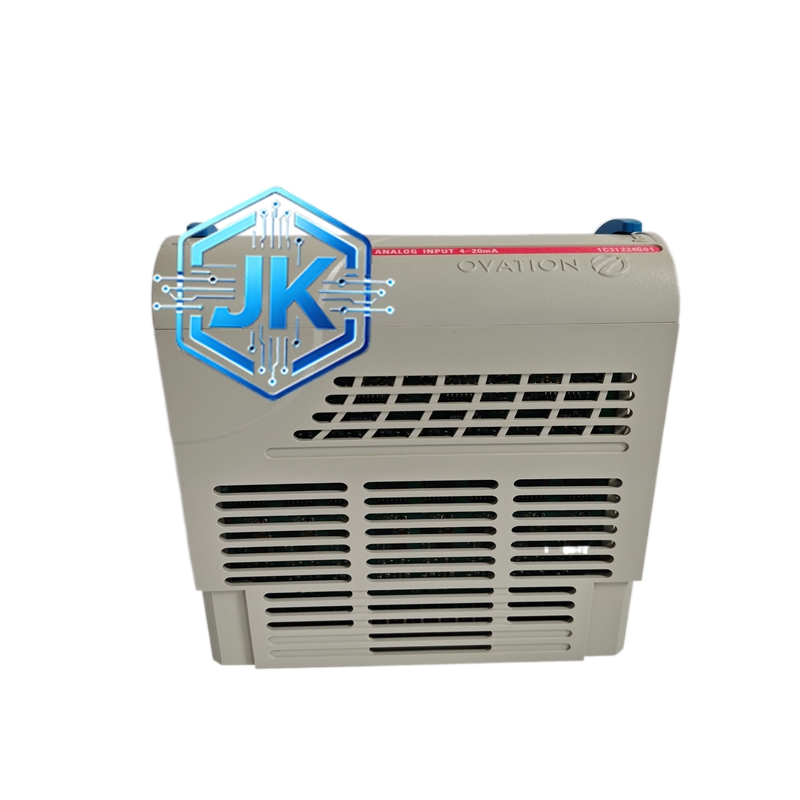

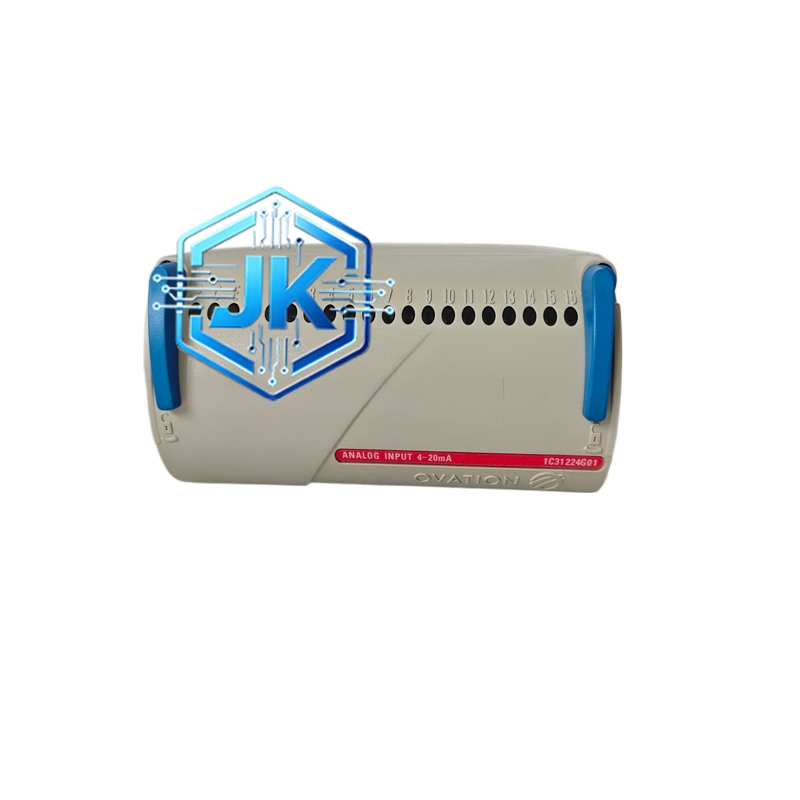

Emerson 1C31224G01 — 艾默生Ovation系列4通道热电阻输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | Ovation DCS / 1C31100系列 |
| 型号 | 1C31224G01 |
| 通道数量 | 4通道RTD输入 |
| 支持分度号 | PT100、PT1000、Cu50、Ni100 |
| 接线方式 | 2线制、3线制、4线制 |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程 |
| 激励电流 | 1mA恒流源（可选） |
| 采样速率 | 100ms/通道 |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 断线检测 | 支持 |
| 供电电压 | 24V DC |
| 安装方式 | Ovation标准单插槽 |
| 防护等级 | IP54 |
| 工作温度 | 0°C ~ +55°C |
| 产地 | 美国 |
功能特点：
- 4种热电阻分度号兼容：PT100/PT1000/Cu50/Ni100全部支持
- 2/3/4线制兼容：自动识别接线方式，3线制和4线制可有效消除导线电阻误差
- 内置恒流源：1mA精密恒流源激励，无需外部供电
- 高精度16位A/D：温度分辨率达0.01°C
- 通道独立配置：每通道可独立设置分度号、接线方式、滤波参数
- 断线检测：自动识别热电阻断线，上报告警
应用场景：
- 电厂：轴承温度、绕组温度、油温监测
- 石化：管道温度、储罐温度
- 制药：发酵罐温度、灭菌柜温度
- 食品饮料：巴氏杀菌温度、冷链温度
性能参数：
| 参数 | 数值 |
|---|---|
| 共模抑制比（CMRR） | >120dB |
| 零点漂移 | <±0.01%FS/°C |
| MTBF | >150,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
| ESD保护 | ±8kV |
材质构成：
- 电路板：6层FR-4高Tg板
- A/D芯片：高精度Σ-Δ型ADC
- 恒流源：精密电流源IC
- 连接器：4线制专用接线端子（每通道4个端子）
- 外壳：镀锌钢板 + 阻燃ABS
- 隔离：每通道独立光电隔离
结构特征：
- Ovation标准单插槽
- 前面板设有4个通道LED和16个接线端子（每通道4线制需4个端子）
- 背板Ovation标准总线接口
- 尺寸约23.3×16.0cm
工作原理：
恒流源向热电阻输出1mA精密电流，热电阻阻值随温度变化产生电压变化，16位A/D转换器采样该电压，根据所选分度号的电阻-温度关系表转换为温度值上传至控制器。3线制和4线制通过额外引线补偿导线电阻。
安装要求：
- RTD信号线使用屏蔽双绞线或专用补偿导线
- 3线制/4线制时，每根导线电阻需尽量一致
- 接线端子扭矩：1.5~2.5N·m
- 远离强干扰源
使用注意事项：
- 分度号和接线方式需在组态中正确设置
- 2线制精度最低，建议使用3线制或4线制
- 定期进行零点校准（在0°C冰点进行）
