描述

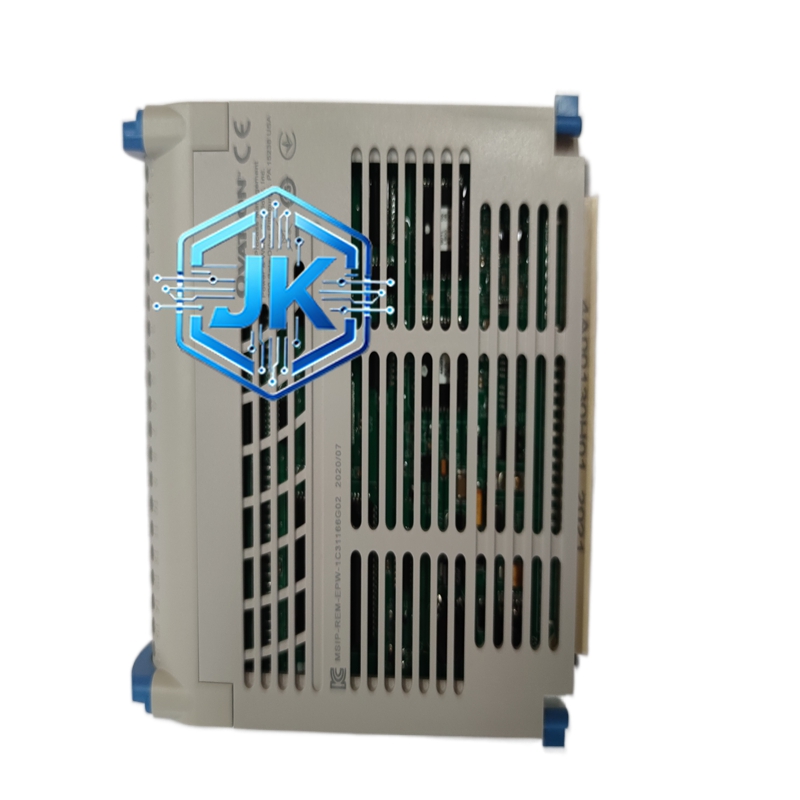

Emerson 1C31166G02 — 艾默生Ovation系列4通道模拟量输入模块（电流输入）
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | Ovation DCS / 1C31100系列 |
| 型号 | 1C31166G02 |
| 通道数量 | 4通道模拟量输入 |
| 信号类型 | 4~20mA（两线制/三线制） |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程 |
| 采样速率 | 100ms/通道（全部通道） |
| 输入阻抗 | 250Ω（内置精密电阻） |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 冷端补偿 | 不适用（电流信号无需冷端补偿） |
| 断线检测 | 支持，自动识别断线和短路故障 |
| 供电电压 | 24V DC（由机架电源模块供电） |
| 安装方式 | Ovation标准单插槽 |
| 防护等级 | IP54 |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL、CSA |
| 产地 | 美国 |
功能特点：
- 4通道同时采集：4路4~20mA信号同时采样，无通道间串扰
- 高精度16位A/D：分辨率达1/65536，满足高精度过程控制需求
- 通道独立配置：每通道可独立设置量程、滤波参数、报警限值和工程单位
- 断线检测：自动识别传感器断线、短路故障，上报告警并可设置故障安全输出
- 可编程数字滤波：支持一阶低通滤波和移动平均滤波，抑制现场高频干扰
- 远程校准：支持通过Ovation控制器在线进行零点和满度校准，无需停机
- 故障安全输出：检测到故障时自动输出预设安全值（如4mA或20mA或保持最后值）
应用场景：
- 电厂：锅炉水位、蒸汽流量、给水流量监测
- 石化：管道流量、液位、压力监测
- 水处理：进出水流量、加药流量控制
- 制造业：液压系统压力、储罐液位监测
性能参数：
| 参数 | 数值 |
|---|---|
| 共模抑制比（CMRR） | >120dB |
| 零点漂移 | <±0.01%FS/°C |
| 满度漂移 | <±0.01%FS/°C |
| MTBF | >150,000小时 |
| 绝缘耐压 | 通道对地 >500VDC，通道间 >500VDC |
| ESD保护 | ±8kV |
材质构成：
- 电路板：6层FR-4高Tg板，模拟区域与数字区域分开布局
- A/D芯片：高精度Σ-Δ型ADC
- 信号调理：精密运算放大器 + 250Ω精密电阻
- 连接器：螺钉端子排，支持导线直接压接
- 外壳：镀锌钢板屏蔽罩 + 阻燃ABS前面板
- 隔离：每通道独立光电隔离
结构特征：
- Ovation标准单插槽
- 前面板设有4个通道LED指示灯和接线端子排
- 背板为Ovation标准总线接口
- 尺寸约23.3×16.0cm
工作原理：
现场4~20mA信号经接线端子进入模块，250Ω精密电阻将电流转换为1~5V电压信号，经16位Σ-Δ型A/D转换器采样后，由数字滤波器处理，最终通过Ovation总线上传至控制器。
安装要求：
- 电流信号线使用屏蔽双绞线，屏蔽层单端在机柜侧接地
- 接线端子扭矩：1.5~2.5N·m
- 安装位置远离变频器等强干扰源，间距>50cm
使用注意事项：
- 接线前必须断电
- 每个通道量程需在Ovation组态软件中正确设置
- 定期进行零点和满度校准，建议每6个月一次
- 报警限值需根据工艺要求设置
