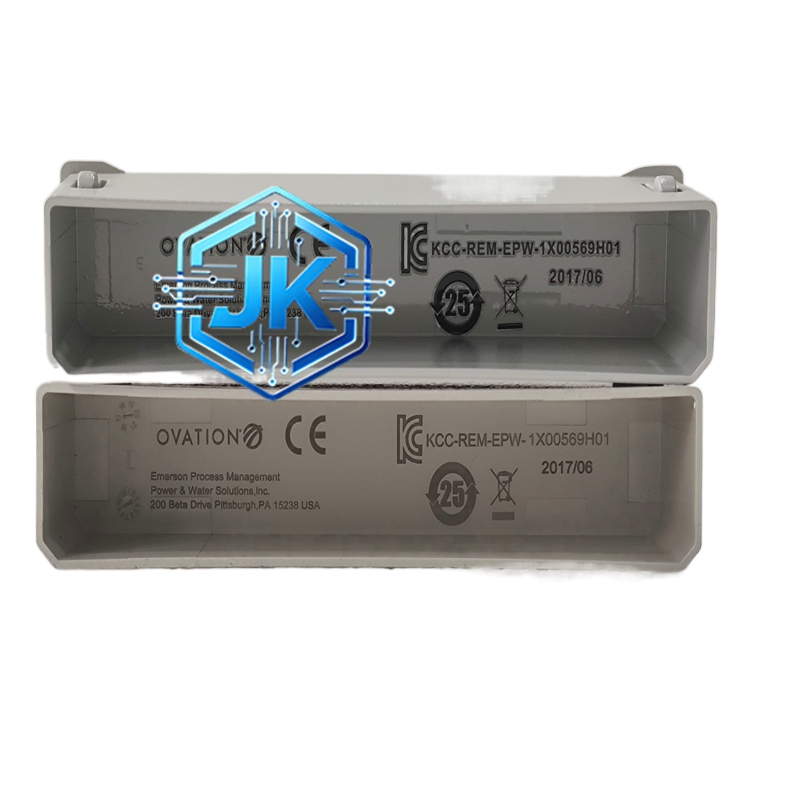

Emerson 1X00569H01 — 艾默生（Emerson）Ovation系统电源模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | Ovation |
| 型号 | 1X00569H01 |
| 输出电压 | +5V DC / +24V DC（双路输出） |
| 输出电流 | +5V: 最大15A / +24V: 最大8A |
| 输入电压 | 120/240V AC 或 24V DC（双路冗余输入） |
| 冗余切换时间 | <10ms |
| 过载保护 | OCP、OVP、SCP、OTP四重保护 |
| 效率 | >88% |
| 纹波噪声 | <50mVpp（+5V），<100mVpp（+24V） |
| 安装方式 | Ovation机架标准插槽 |
| 防护等级 | IP20 |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL、FM |
| 产地 | 美国 |
功能特点：
- 双路冗余输入：两路交流或直流输入，主路故障时<10ms自动切换至备用路
- 双电压输出：同时提供+5V和+24V，满足不同模块供电需求
- 四重保护：过流、过压、短路、过温独立保护，任一动作立即切断对应输出
- 低纹波设计：输出纹波<50mV，确保模拟量采集精度
- 智能风扇：内置温控风扇，根据温度自动调节转速
- 状态监测：4个LED指示主路电源、备用路电源、+5V输出、+24V输出状态
应用场景：
- 所有Emerson Ovation DCS系统的核心供电
- 电厂DCS控制系统
- 石化过程控制系统
- 水处理自动化系统
材质构成：
- 电路板：6层FR-4高Tg板
- 变压器：高频铁氧体变压器
- 滤波电容：日本尼吉康工业级电解电容
- 外壳：镀锌钢板 + 铝合金散热片
- 风扇：双滚珠轴承风扇，寿命>50,000小时
安装要求：
- 安装于Ovation机架电源专用槽位（通常最左侧）
- 输入电源线径：+5V/15A建议4mm²以上，+24V/8A建议2.5mm²以上
- 输出端严禁短路
- 接地线单独连接至接地排
使用注意事项：
- 两路输入必须来自不同电源回路或不同UPS
- 严禁输出端短路
- 定期检查风扇运转情况
- LED红灯亮起时立即排查故障
