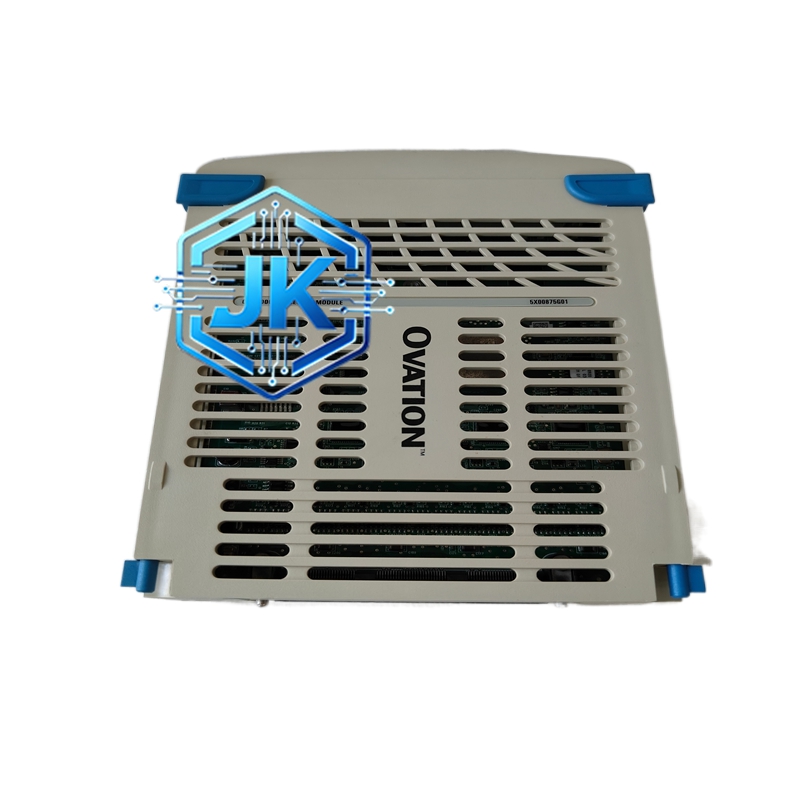

Emerson 5X00875G01 — 艾默生 Ovation系列 模拟量输出模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Emerson Ovation DCS / 5X系列 |
| 板卡类型 | 单插槽8通道模拟量输出模块 |
| 输出信号类型 | 4-20mA电流 / 0-10V电压（每通道独立配置） |
| 通道数量 | 8路模拟输出 |
| 分辨率 | 16位D/A转换 |
| 输出精度 | ±0.1%满量程（典型值） |
| 负载能力 | 4-20mA模式下最大500Ω负载；0-10V模式下最小负载10kΩ |
| 更新速率 | 每通道最快10ms更新一次 |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 供电电压 | +5V DC（由机架电源模块供电） |
| 安装方式 | Ovation标准单插槽 |
| 防护等级 | IP20（机柜内使用） |
| 工作温度 | 0°C ~ 55°C |
| 产地 | 美国/中国 |
| 颜色 | 工业灰色 |
功能特点：
- 8通道独立输出：每个通道可独立配置为4-20mA或0-10V，互不影响
- 高精度D/A转换：16位分辨率，输出精度±0.1%，满足精密控制需求
- 通道电气隔离：各通道之间完全电气隔离，防止通道间串扰
- 断线检测：自动检测执行机构断线故障，上报告警并可设置故障安全输出
- 远程校准：支持通过Ovation控制器在线校准零点和满度，无需停机
- 故障安全输出：检测到故障时可自动输出预设安全值（如4mA、20mA、0V、10V或保持最后值）
- 热插拔支持：支持在线更换，不影响其他通道运行
应用场景：
- 电厂汽轮机/锅炉给水调节阀控制
- 化工反应器温度控制（驱动加热/冷却阀门）
- 水处理厂加药泵速度控制（4-20mA驱动变频器）
- 暖通空调系统风阀/水阀开度控制
- 冶金行业轧机速度设定值传送
性能参数：
| 参数 | 数值 |
|---|---|
| 输出阻抗（电流模式） | <10Ω |
| 输出阻抗（电压模式） | <50Ω |
| 零点漂移 | <±0.01%FS/°C |
| 满度漂移 | <±0.01%FS/°C |
| 共模抑制比（CMRR） | >100dB |
| MTBF | >120,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
| ESD保护 | ±8kV |
材质构成：
- 电路板：6层FR-4高Tg板，模拟区与数字区分开布局
- D/A芯片：16位高精度DAC（如AD57xx系列）
- 信号调理：精密运算放大器、基准电压源（2.5V/5V高精度）
- 连接器：螺钉端子排，支持导线直接压接
- 隔离：每通道独立光电隔离器（如HCPL-2630）
- 外壳：镀锌钢板屏蔽罩 + 阻燃ABS前面板
结构特征：
- Ovation标准单插槽
- 前面板设有8个通道LED指示灯和接线端子排
- 背板Ovation专用总线接口
- 尺寸约 23 × 16 × 4 cm
工作原理：
控制器通过Ovation总线将16位数字控制值发送至模块，模块内部D/A转换器将数字量转换为模拟电压，再经V/I转换电路转换为4-20mA电流或0-10V电压输出。光电隔离器将数字侧与模拟侧完全隔离，确保控制器不受现场干扰影响。断线检测电路实时监测输出回路电流，低于3.8mA时判定为断线并上报告警。
安装要求：
- 安装于Ovation机架I/O槽位
- 4-20mA信号线使用屏蔽双绞线，屏蔽层单端在机柜侧接地
- 0-10V信号线使用屏蔽双绞线
- 接线端子用力矩扳手紧固，力矩0.5~0.8N·m
- 远离变频器等强干扰源，间距>50cm
使用注意事项：
- 接线前必须断电，防止烧毁输出通道
- 电流模式下负载电阻不可超过500Ω，否则输出精度下降
- 电压模式下负载电阻不可低于10kΩ，否则输出电压被拉低
- 每个通道量程需在Ovation组态软件中正确设置
- 建议每6个月进行一次零点和满度校准
