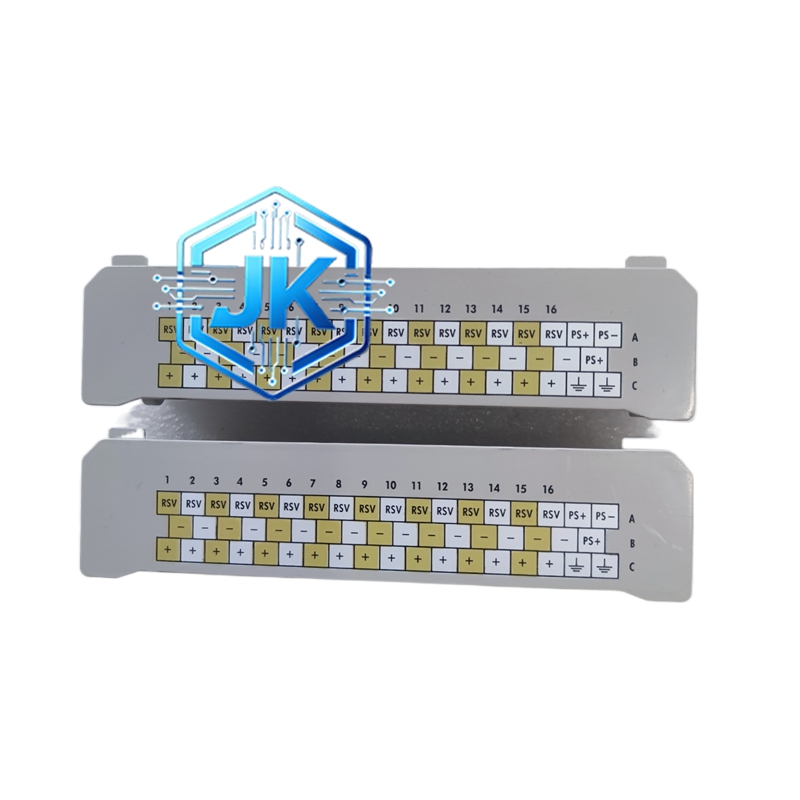

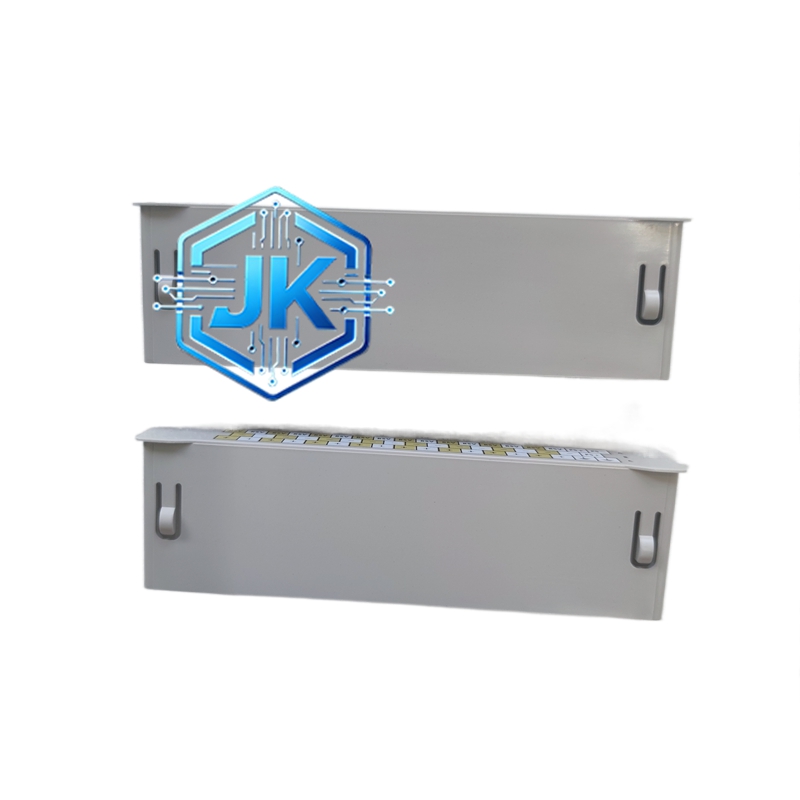

Emerson 1C31238H01 — 艾默生（Emerson）DeltaV系统I/O卡件
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Emerson（艾默生） |
| 系列 | DeltaV I/O |
| 型号 | 1C31238H01 |
| 通道数量 | 16路模拟量输入（AI） |
| 信号类型 | 4~20mA DC（两线制/三线制） |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.05%满量程（典型值） |
| 采样速率 | 250ms/通道（全部通道） |
| HART协议 | 支持HART 7协议，兼容HART 5 |
| 输入阻抗 | 250Ω（电流模式） |
| 共模抑制比 | >120dB（50/60Hz） |
| 供电电压 | 由I/O机架背板统一供电，24V DC |
| 安装方式 | DeltaV I/O机架标准插槽 |
| 防护等级 | IP20（机柜内使用） |
| 工作温度 | 0°C ~ +60°C |
| 认证 | CE、FM、CSA、ATEX（可选） |
| 产地 | 美国/中国 |
功能特点：
- 16通道同时采集：单卡即可采集16路模拟量信号，大幅减少I/O机架占用槽位
- HART双向通讯：不仅采集4~20mA信号，还可通过HART协议读取变送器的温度、压力等工程量及诊断信息（如传感器健康度、零点漂移等）
- 通道独立配置：每个通道可独立设置量程、滤波、报警限值和HART地址
- 断线检测：自动识别传感器断线故障，上报告警并可配置故障安全输出（如3.8mA或21mA）
- 冷端补偿：内置高精度冷端补偿电路，热电偶输入无需外部补偿模块
- 隔离设计：通道间电气隔离，隔离电压>500VDC，有效防止现场干扰
- 在线校准：支持通过DeltaV系统在线校准零点和满度，无需停机
应用场景：
- 炼油厂：常减压装置、催化裂化装置的温度压力监测
- 化工车间：反应釜、蒸馏塔的过程变量采集
- 电厂：锅炉给水、蒸汽系统的温度压力流量监控
- 水处理：进出水水质参数（pH、浊度、溶解氧等）采集
- 油气田：油井产量计量、管道压力监测
性能参数：
| 参数 | 数值 |
|---|---|
| 最大输入电流 | 30mA（过载保护） |
| A/D转换时间 | <10ms/通道 |
| 零点漂移 | <±0.01%FS/°C |
| 满度漂移 | <±0.01%FS/°C |
| MTBF | >200,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
| ESD保护 | ±8kV接触放电 |
| 功耗 | 约3W（16通道满载） |
材质构成：
- 电路板：6层FR-4高Tg环氧玻璃纤维基板
- A/D芯片：高精度Σ-Δ型ADC（24位Sigma-Delta，有效16位）
- 信号调理：精密运算放大器 + 基准电压源（2.5V高精度）
- 连接器：螺钉端子排，支持导线直接压接
- 外壳：镀锌钢板屏蔽罩 + 阻燃ABS前面板
- 隔离：每个通道独立光电隔离
结构特征：
- DeltaV标准I/O卡件尺寸，单插槽宽度
- 前面板设有16个LED通道状态指示灯
- 背板为DeltaV标准总线接口
- 尺寸约 23.3 × 16.0 cm
工作原理：
现场4~20mA信号经接线端子进入卡件，信号调理电路根据通道配置进行处理（电流转电压、滤波、冷端补偿等）。16位Σ-Δ型A/D转换器对模拟信号进行高精度采样，数字滤波器处理后通过DeltaV背板总线上传至控制器。HART通讯通过在4~20mA信号上叠加1mA峰峰值的FSK调制信号实现双向数据交换。
安装要求：
- 安装于DeltaV I/O机架标准槽位内
- 信号线使用屏蔽双绞线，屏蔽层单端在机柜侧接地
- 接线端子扭矩：1.5~2.5N·m
- 卡件间需留有至少10mm间距保证散热
使用注意事项：
- 每个通道量程需在DeltaV系统中正确组态
- HART变送器需在DeltaV系统中正确配置地址和量程
- 定期进行零点和满度校准，建议每6个月一次
- 更换时需确认型号完全一致
