描述

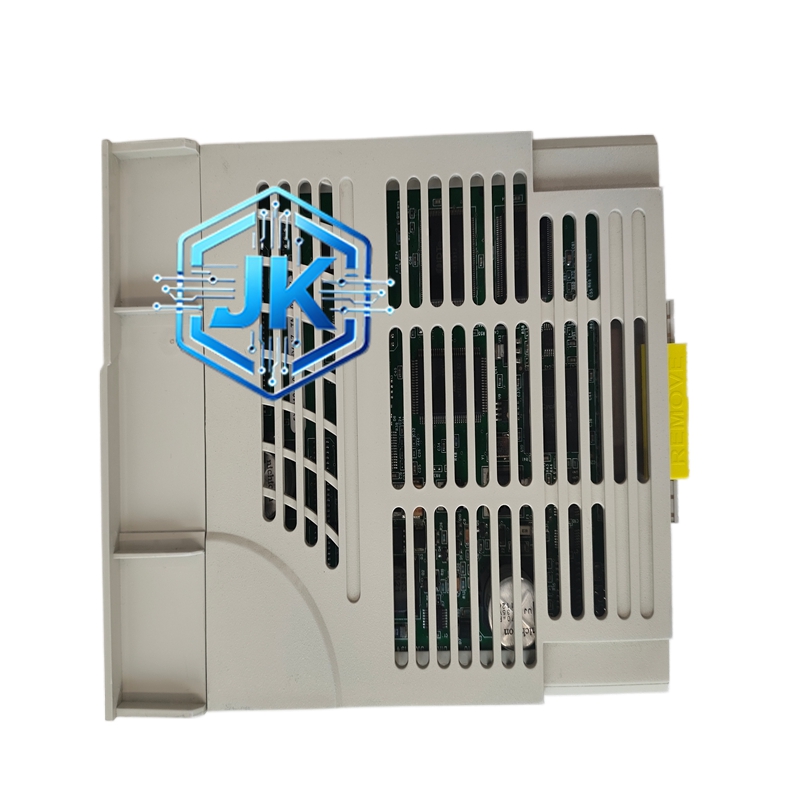

Emerson 5X00226G02 — 艾默生（Emerson）Ovation系统模拟量输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Emerson Ovation DCS / 5X00系列 |
| 模块类型 | 16通道模拟量输入（AI） |
| 信号类型 | 4-20mA / 0-10V / RTD（PT100/PT1000）/ TC（J/K/T/E/S/R/B/N型） |
| 通道数 | 16路 |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程（典型值） |
| 采样速率 | 最高100ms/全部通道 |
| 冷端补偿 | TC输入内置自动冷端补偿，精度±1°C |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 供电电压 | 24V DC（由机架电源模块供电） |
| 安装方式 | Ovation机架标准单插槽 |
| 防护等级 | 前面板IP40 |
| 工作温度 | 0°C ~ 55°C |
| 产地 | 美国 |
| 重量 | 约0.4kg |
功能特点：
- 四合一信号兼容：同一模块支持电流、电压、RTD、TC四种信号
- 自动冷端补偿：TC输入内置高精度冷端补偿
- 断线检测：自动识别传感器断线/短路故障
- 可编程数字滤波：支持一阶低通滤波，抑制现场干扰
- 远程校准：支持在线零点和满度校准
- 通道独立配置：每通道可独立设置信号类型、量程、报警限值
应用场景：
- 电厂汽轮机/锅炉温度、压力监测
- 化工过程变量采集
- 水处理水质参数监测
安装要求：
- 模拟量信号线使用屏蔽电缆，屏蔽层单端接地
- RTD/TC使用专用补偿导线
- 远离变频器等干扰源，间距>50cm
使用注意事项：
- 接线前必须断电
- 不同信号类型不可混接同一通道
- 定期进行零点和满度校准
