描述

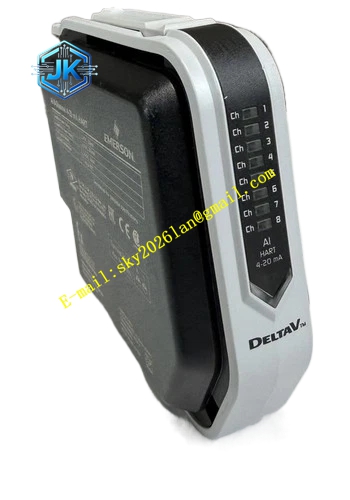

Emerson KJ3222X1-EA1
技术规格 额定工作电压 32VDC，单回路最大允许工作电流 500mA；本地总线供电 12VDC；工作环境温度‑40℃~+70℃；存储温度‑50℃~+85℃；工作相对湿度 5%‑95% 无凝露；整机防护等级 IP20；环境耐受等级符合 ISA‑S71.04‑1985 G3 工业防腐等级；电气绝缘耐压 1500VDC；支持 32 通道数字信号接入；机械编码防错定位设计。
功能特点 具备高密度 32 通道接线布局，单底座可完成三十二路开关信号接入；配备专属机械防错编码，只匹配对应型号 32 通道 DI 卡件，杜绝错装；内置 EMI 电磁干扰滤波单元，滤除接触器、电机启停带来的高频干扰；每一路回路具备故障检测能力，精准识别断线、虚接、短路故障；螺钉式紧固接线端子，抗振动防松动；支持 DeltaV 硬件自动识别，系统读取底座身份信息用于设备台账管理；内置瞬态浪涌抑制器件，阻挡现场线路浪涌冲击后端卡件。
应用场景 广泛用于石油炼化、火力发电厂、煤化工、大型水处理工厂 DCS 控制系统机柜内部。集中接入阀门限位回讯、泵运行反馈信号、现场就地按钮、联锁压力开关、火焰检测接点等大批量开关量信号，适用于 I/O 点位密集的大型工艺装置。
性能参数 端子接触电阻小于 20mΩ，长期运行无信号衰减；故障检测响应速度毫秒级别；绝缘耐压 1500VDC，实现现场回路与系统侧电气隔离；支持 7×24 小时不间断连续运行；故障状态实时上传至 DeltaV 操作站。
材质构成 外壳采用阻燃改性工程塑料，具备抗老化、耐化学气体腐蚀能力；接线端子主体为镀镍铜合金，抗氧化、导电性能稳定；内部电路板采用玻纤环氧树脂基板；对接卡件的接触触点做镀金处理，降低接触电阻；板载滤波电阻电容、瞬态抑制保护元器件。
结构特征 模块化机架卡扣式安装结构，适配 S 系列标准 I/O 机架槽位；前后分层结构，后侧排布多组螺钉接线端子排用于接入现场线缆，前侧金手指接口对接 32 通道 DI 卡件；侧边设置机械锁扣与防错键位；壳体预留多处散热缝隙，利于长时间工作散热；整体结构紧凑，节省机柜安装空间。
工作原理 来自现场的多路开关信号进入底座接线端子，首先经过 EMI 滤波电路消除工业电磁噪声，再经过浪涌保护单元，之后传输至 I/O 卡件。底座内部持续采集每一路回路阻抗变化，判断线路开路、短路故障，将故障状态信号通过机架本地总线上传给 DeltaV 控制器，完成回路监控保护。
安装要求 必须安装在 DeltaV S 系列标准 I/O 机架插槽，确认机械编码完全匹配对应 DI 卡件；现场信号线缆采用屏蔽双绞线，与动力电缆分开线槽敷设；多股线缆接线必须压接冷压端子，杜绝铜丝散丝外漏；机柜接地电阻小于 4 欧姆，保障屏蔽层接地效果；全部接线完成之后再插入卡件；禁止带电状态下插拔该端子底座。
使用注意事项 回路电压、电流不允许超出底座额定参数，禁止过载使用；不能在结露、高粉尘、腐蚀性气体超标的环境下裸露运行；禁止私自拆解底座外壳，底座内部没有用户可维修零部件；定期巡检，按照规范力矩紧固接线端子，防止设备振动造成端子松动；防爆危险区域安装作业，严格遵循对应防爆安装规范。
