描述

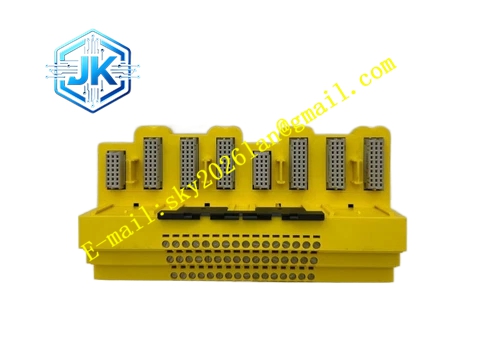

Emerson KJ2201X1-JA1
技术规格：
- 品牌： 艾默生（Emerson）
- 型号： KJ2201X1-JA1
- 零件号： 12P3323X042
- 产品类型： 控制器模块/端子模块
- 传感器输入： 两路独立传感器信号输入（SENS 1H/SENS 1L 和 SENS 2H/SENS 2L）
- 输入电压范围： 0 至 -27.3 VDC
- 传感器供电： 两路 -26.75 VDC 直流电源
- 脉冲输出： 两路 TTL 脉冲输出，电压 0 至 +5V
- 键相信号输出： 两路，最大输出电压 24V
- 特征值输出： 两路转速电流输出 0/4–20 mA
- 报警输出： 4 路独立报警输出（Out1-1、Out1-2、Out2-1、Out2-2）
- 电源电压： 24 VDC
- 工作温度： -40°C 至 +70°C
功能特点：
- 双通道传感器输入： 支持涡流传感器（如 epro PR6423+CON021）和霍尔效应传感器（如 PR9376）
- TTL 脉冲输出： 脉冲宽度和频率与传感器信号一致，可后面板端子或前面板 SMB 接口输出
- 键相信号输出： 不仅表示转速，还可确定轴在转动时的位置，对 MMS 6851 分析诊断系统尤为重要
- 转速电流输出： 0/4–20 mA 标准电流信号，便于接入 DCS 或 PLC
- 4 路独立报警输出： 可组态为”上升超限””下降超限””盘车””差速”或”旋转方向”
- 报警开关工作方式选择： 通过外接输入 d24/z24 选择报警开关工作方式
应用场景：
- 旋转机械转速监测
- 汽轮机和压缩机轴位置检测
- 振动分析和机械保护系统
- MMS 6000 系列机械监测系统
- 工业自动化过程控制
- 楼宇控制和交通运输领域
材质构成：
- 工业级多层 PCB
- 传感器信号调理电路
- 脉冲和键相输出电路
- 报警继电器组件
- 模块化外壳
结构特征：
- 后面板端子连接器（z/d/b 系列端子编号）
- 前面板 SMB 接口用于信号测量
- 通道状态指示灯
- 模块化插入式设计
工作原理：
KJ2201X1-JA1 通过两路独立传感器输入接收来自涡流传感器或霍尔效应传感器的信号，模块内部对信号进行调理和处理。处理后的信号分别输出为 TTL 脉冲（反映转速和频率）、键相信号（确定轴位置）和 4–20 mA 电流信号（反映转速特征值）。模块同时监测信号是否超过预设限值，当触发报警条件时，通过 4 路独立报警输出发出报警信号。在双通道模式下，通道 1 使用 Out1-1 和 Out1-2，通道 2 使用 Out2-1 和 Out2-2。在冗余模式下可使用全部四个报警输出，但不具备”差速”和”旋转方向”选择功能。
安装要求：
- 安装于兼容的控制器机架或端子底座中
- 正确连接传感器信号线至 SENS 1 和 SENS 2 输入端子
- 连接键相信号输出至相关 MMS 6000 模块（注意单路键相输出最多并接 15 个 MMS 6000 模块）
- 保持环境温度在 -40°C 至 +70°C 范围内
- 确保电源供应稳定
使用注意事项：
- 传感器类型需与模块输入匹配
- 键相信号输出并接模块数量不得超过 15 个
- 报警组态需根据实际应用需求正确设置
- 定期验证报警功能
- 模块内部无可维修部件，禁止自行拆解
