描述

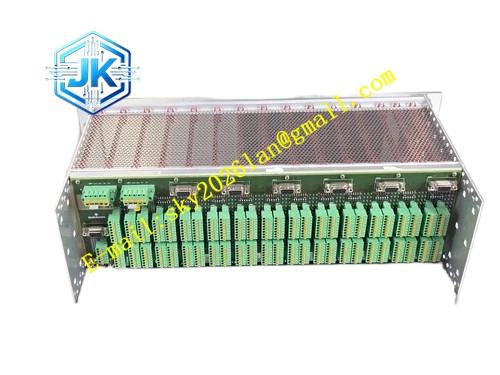

Emerson A6500‑SR
技术规格
- 可用插槽：11 个测量卡插槽，1 个继电器卡插槽，最多 2 块通信卡实现通信冗余部署Emerson
- 机械规格：19 英寸标准机架，3RU 高度，84HP 宽度
- 背部接口：弹簧笼式推压接线端子、D‑Sub 传感器原始信号输出接口、硬件拨码配置开关
- 工作温度：0℃‑50℃
- 存储温度：‑40℃‑70℃
- 相对湿度：5%‑95%，无凝露
- 抗振动指标：10‑150Hz，振幅 0.15mm
- 抗冲击指标：峰值 98m/s²，脉冲持续 16ms
- 认证资质：ATEX、IECEx Zone2、CSA Class1 Div2、DNV GL 船级认证
- 防护等级：模块本体 IP20，整机防护依靠外部控制柜实现
功能特点
- 全部卡件支持热插拔操作，单通道卡件故障不会造成其余监测通道停止工作
- 背板内置高速内部总线，卡件之间数据交互依靠背板总线完成，无需外部信号线搭接
- 每一个测量插槽配置 4 组 8 极弹簧笼式端子，兼容电涡流、压电、地震式传感器、RTD 热电阻、数字输入输出、4‑20mA 电流、脉冲多种信号接入Emerson
- D‑Sub 接口直接输出传感器原始信号，支持现场外接仪器调试、波形采集
- 背板硬件拨码开关完成键相、二进制输入配置，配置操作不依赖上位软件
- 双通信卡冗余架构，通信链路故障瞬间自动切换，保障监测数据不间断上传上位控制系统
- 电源回路、信号回路背板物理分区布线，降低电磁串扰干扰
应用场景 广泛布置于火电汽轮发电机组、燃气轮机、大型工艺压缩机、水轮发电机组、大型工业引风机、增压机的机柜内部，应用在石油炼化、火力发电、煤化工、冶金能源行业关键机组 TSI 保护机柜，实现机组轴振、瓦振、轴向位移、转速、轴承温度实时监测与联锁保护输出。
性能参数
- 整机供电：由插入机架的卡件完成供电分配，背板不自带电源模块
- 信号隔离：模拟信号与数字信号背板分区隔离
- 接地要求：系统保护地与信号地分开布设，接地电阻不大于 4Ω
- 最大安装卡件组合：11 块测量卡 + 1 块继电器卡 + 2 块冗余通信卡
- 散热条件：依靠机柜强制通风或自然对流散热，机柜内部温度不得超过 50℃
材质构成
- 机架框架：镀锌冷轧钢板，表面喷涂工业哑光灰色涂层，具备防锈抗腐蚀能力
- 背板基板：阻燃 FR‑4 玻纤电路板，电路板做三防涂覆处理，耐受工业腐蚀性空气环境
- 接线端子：阻燃尼龙外壳，铜合金导电弹片，弹簧式压紧结构
- 面板组件：金属冲压成型面板，面板激光刻印型号标识与插槽编号
结构特征 遵循 DIN 标准 19 英寸机架结构，前面板对应各个插槽卡位；背板集中布置全部信号接线端子、D‑Sub 调试接口；机架内部设置垂直导向导轨，卡件沿导轨垂直插入对接背板总线；每个插槽配备机械锁扣，卡件插入到位锁扣锁紧，抑制设备振动造成卡件松动；背板将电源走线、模拟弱信号走线做物理隔离分区，减少电磁干扰影响。
工作原理 机架本身不执行信号运算逻辑，仅承担供电分配、背板总线通信、传感器信号转接。外部各类传感器信号经过背部接线端子送入对应插槽的采集卡件；卡件完成信号采集、运算处理之后，通过背板高速总线传递报警、联锁逻辑信号；通信卡经由背板获取全部监测数据，转换为标准工业协议向上位机、DCS 系统传输。
安装要求
- 固定安装在标准 19 英寸工业控制柜内部，机柜预留前后维护检修操作空间，保证机柜通风散热，维持柜内温度处于 0‑50℃区间。
- 机架安装位置远离大功率变频器、交流接触器、大功率动力电缆等强电磁干扰源。
- 设备保护接地、信号接地分开施工，接地电阻控制在 4Ω 以内，接地螺栓紧固到位。
- 机柜布线过程，动力电缆和传感器弱信号电缆分开走线，两类线缆敷设间距大于 20 厘米。
- 安装卡件时对准机架内部导轨，完全推入插槽直至锁扣发出咔嗒声响，确认卡件与背板完全对接，禁止暴力敲击卡件。
- 部署冗余通信系统时，两个通信插槽全部安装通信卡，在配置软件开启冗余工作模式。
使用注意事项
- 工作环境杜绝凝露产生，高湿度工况下控制柜内部必须配套除湿装置。
- 插拔卡件之前操作人员完成静电释放，佩戴防静电手环，静电冲击会直接损毁背板电路板芯片。
- 弹簧笼式端子接线时导线剥线长度严格匹配端子规格，禁止铜丝散丝外露，规避短路故障。
- 禁止带电状态插拔背板接线端子，带电拔插传感器线缆直接造成采集通道永久性损坏。
- 周期性巡检机架接地端子紧固状态，振动工况会造成螺栓逐步松动。
- 禁止机柜超温运行，柜内温度超过 50℃会加速背板、卡件元器件老化，缩短设备整体使用寿命。
