描述

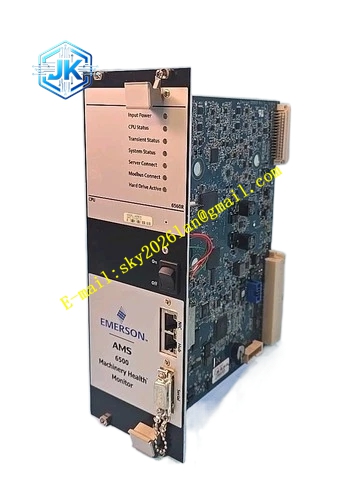

Emerson A6500-RR
技术规格：
- 机架规格：19 英寸机架，84 HP 宽度，3 RU 高度，符合 IEC 60297
- 测量卡槽位：9 个（每槽位 6 HP），安装 A6500-UM 通用测量卡或 A6500-TP 温度过程卡
- 继电器卡槽位：2 个（每槽位 10 HP），安装 A6500-RC 继电器卡
- 通信卡槽位：2 个（每槽位 4 HP，冗余），安装 A6500-CC 或 A6500-CP 通信卡
- 供电电源：标称 +24 VDC，冗余供电；电压范围 +19 至 +32 VDC；须为 SELV/PELV 安全特低电压（符合 IEC 60950-1 或 IEC 60204-1）
- 槽位功耗：<100 W（已安装卡件）
- 输出功耗：<150 W（外部数字量输出额外供电）
- 测量卡槽连接器：F48 母座，符合 IEC 60603-2
- 继电器卡槽连接器：C96 母座 + F48 母座，符合 IEC 60603-2
- 通信卡槽连接器：C30 母座，符合 IEC 60603-2
- 电源接线端子：2.5 mm²，可插拔压入式弹簧端子
- I/O 接线端子：1.5 mm²，可插拔压入式弹簧端子
- 传感器原始信号接口：SUB-D 9 连接器，带屏蔽，UNC 4-40 螺纹锁定（每 4 个原始信号一个连接器）
- 外部信号接线：螺钉端子连接器连接外部信号至继电器卡；16 路继电器输出通过螺钉端子连接
- 拨码开关：每槽位配备滑码开关，用于配置数字输入和键相信号上拉电压
- 外部数字信号：因测量卡槽位减少（9 个 vs 11 个），最多 12 路外部数字信号可并联接入两块继电器卡
- 以太网接口：后面板 RJ45 连接器，连接通信卡以太网信号
- 机架尺寸：3RU/84HP，符合 IEC 60297
- 重量：约 2400 g（5.291 lbs，不含包装）
功能特点：
- 冗余继电器架构：2 块 A6500-RC 继电器卡实现继电器输出冗余，满足高可靠性保护要求
- 冗余通信：2 个通信卡槽位支持 A6500-CC 或 A6500-CP 冗余通信
- 压入式弹簧连接端子，接线便捷可靠
- D-Sub 接口提供传感器原始信号输出
- 滑码开关配置数字输入和键相信号
- 支持第二机架扩展：可使用第二个系统机架扩展为 6RU 系统，第一机架通信卡供两机架共用
- API 670 合规
- 外部冗余电源设计：电源与机架分离，减少热量和人为操作对机架的影响
- 热插拔卡件设计
- 可选风扇套件安装于机架顶部通风
- SIL 2 能力认证（IEC 61508:2010 Parts 1-7）
应用场景：蒸汽轮发电机组、燃气轮机、锅炉给水泵、海上压缩机、管道涡轮压缩机、化工行业压缩机、涡轮鼓风机、增压机等关键旋转机械的 API 670 保护系统机架；特别适用于要求继电器输出冗余的高可靠性保护场合。
性能参数：
- 槽位总功耗：<100 W
- 输出功耗：<150 W
- 工作海拔：<2000 m
- 机架扩展：可堆叠第二机架扩展为 6RU 系统
材质构成：金属机架结构，PCB 背板采用压入式弹簧连接端子；卡件三防涂层为 HumiSeal 1B31 EPA（ISA-S71.04 G3 等级）。
结构特征：
- 机架类型：19 英寸标准机架，84 HP 宽，3 RU 高
- 外形尺寸：3RU/84HP（符合 IEC 60297）
- 重量：约 2400 g（不含包装）
- 安装方式：19 英寸机柜安装（机架安装于适合 19 英寸的机柜或外壳内）
- 前面板：卡件插入式面板，每槽位独立标识手柄
- 后面板：压入式弹簧端子、D-Sub 连接器、RJ45 以太网接口、滑码开关
- 端子仓尺寸：153.5 mm × 268.0 mm × 132.5 mm
- 配套电源：A6068 冗余电源（100-220V AC，24V DC）为选配件
工作原理：A6500-RR 机架作为机械保护系统的物理载体，通过背板总线为所有插入卡件供电并提供卡件间通信通道。9 个测量卡槽位插入 A6500-UM/TP 卡件采集传感器信号，2 个继电器卡槽位插入 A6500-RC 卡件实现冗余继电器输出（16 路 SPDT 继电器 / 卡，共 32 路），2 个通信卡槽位插入 A6500-CC/CP 卡件实现冗余通信。后面板弹簧端子和 D-Sub 接口完成现场信号接线。外部 +24 VDC 冗余电源通过背板分配至各卡件。
安装要求：
- 安装于符合 19 英寸标准的机柜或外壳内
- 必须使用 SELV/PELV 安全特低电压供电（+24 VDC），符合 IEC 60950-1 或 IEC 60204-1
- 须使用限流电源（NEC Class 2 合规）或在每个供电端子前加装保险丝，符合 IEC 61010-1
- 三种供电方案可选：单电源供电、双电源独立供电（卡件槽位与数字输出分开）、双电源冗余供电
- 强制冷却时工作温度可达 70°C；无强制冷却时最高 55°C
- 危险区域安装时机柜内环境温度不得超过 55°C；安装顶部风扇套件（双风扇，最小风量 300 m³/h）时可达 70°C
- 机柜须提供不低于 IP54 的防护等级（CSA/UL 60079-0 和 CSA/UL 60079-7）
- 两机架扩展时须确保共地（GND），并使用相同供电方案
