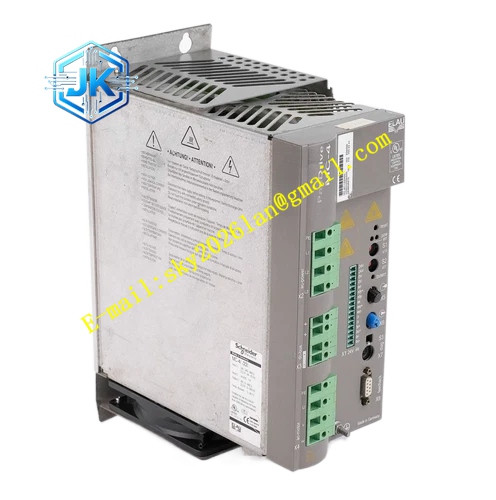

ELAU MC‑4‑11‑22‑400
技术规格 主回路供电：三相 380‑480VAC，50‑60Hz 控制电源：DC24V，工作电流 1A 额定输出电流：22A 峰值输出电流：55A，支持 1 秒短时过载 输出频率范围：0‑600Hz 通讯接口：SERCOS 光纤接口、调试以太网接口、IO 端子排 冷却方式：内置风扇强制散热 工作温度：0‑55℃ 防护等级：IP20 安装方式：控制柜壁挂式安装
功能特点 支持矢量控制算法，电流环、速度环、位置环三环闭环控制。SERCOS 光纤总线抗干扰性能强，实现微秒级同步控制。驱动器内置电机电子铭牌识别功能，上电自动读取 SH、ISH 电机参数，减少调试参数设置。集成完整故障诊断功能，过流、过压、欠压、过热、编码器故障实时检测报警。内置制动晶体管，处理电机回馈再生能量。支持位置、速度、扭矩三种控制模式。面板 LED 指示灯直观反馈电源、总线、运行、故障状态。支持 EPAS‑4 软件固件升级与参数配置。具备安全转矩切断功能，满足设备安全停机需求。
应用场景 包装主传动机构；印刷套色驱动轴；薄膜拉伸设备；灌装旋盖设备；医药自动化生产线；中大型自动化定位执行机构。
性能参数 速度控制稳态精度 ±0.01%，动态响应带宽高。短时过载能力可达 250% 额定输出。故障信息本地存储，断电保留报警记录。SERCOS 总线通讯周期最低 250μs。再生能量可以外接制动电阻消耗。
材质构成 铝合金金属机壳，FR‑4 多层功率电路板，IGBT 功率模块，光纤收发组件，散热风扇，螺丝锁紧接线端子组，贴片 LED 状态指示灯。
结构特征 立式壁挂壳体，背部预留固定安装孔位。壳体上部布置三相主电源、电机动力接线端子；中部为 SERCOS 光纤接头、以太网调试口；下部为数字 IO 端子排、状态指示灯。散热风扇布置在壳体底部，实现上下对流散热。外壳铭牌印刷完整型号 MC‑4‑11‑22‑400。
工作原理 三相交流电输入驱动器，经过整流回路转换为直流母线电压。IGBT 功率逆变模块将直流母线转换为频率、幅值可调的三相交流电输出驱动伺服电机。驱动器接收 SERCOS 光纤总线传递的位置速度指令，采集电机编码器反馈信号，完成三环闭环运算，实时调整输出电流电压。再生制动阶段，电机回馈能量由内置制动管泄放。故障检测电路持续监测硬件运行状态，异常触发故障输出并停止功率输出。
安装要求 驱动器壁挂安装，上下预留充足散热空间，不允许多台驱动器紧贴堆叠。主回路动力线缆选用屏蔽动力电缆，编码器线缆使用配套屏蔽线缆。动力线缆与信号线缆分开走线，控制柜可靠保护接地。SERCOS 光纤避免小半径弯折。24V 控制电源纹波控制在合理范围。制动电阻按照负载工况匹配外接。
使用注意事项 禁止带电插拔动力端子、光纤接头。上电调试前确认电机型号参数匹配。禁止堵塞底部散热风扇通风口。电路板属于静电敏感器件，检修佩戴防静电手环。工作环境避开粉尘、腐蚀性气体。
