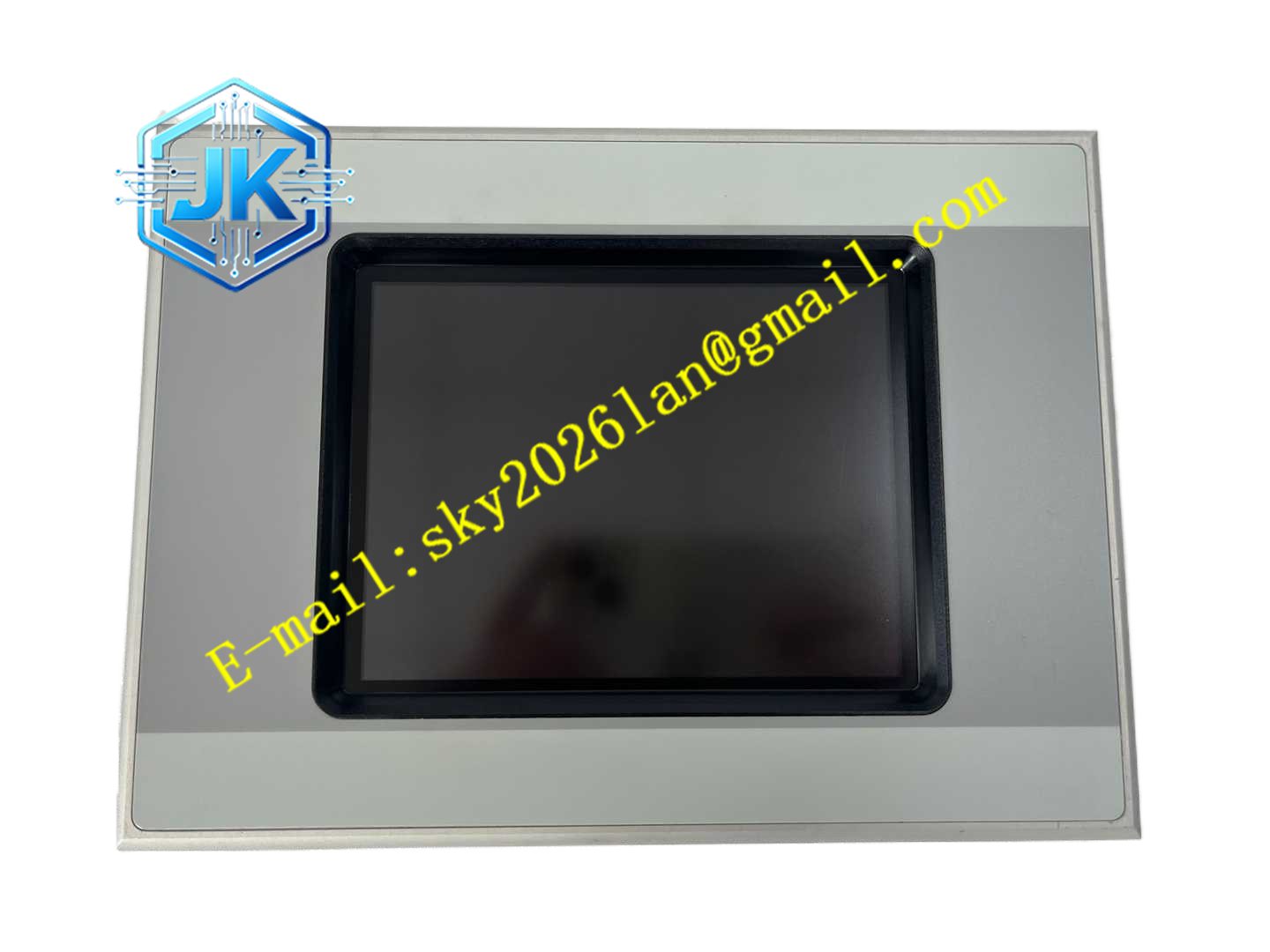

Eaton XVH-340-57CAN-1-10
技术规格： 型号：XVH-340-57CAN-1-10 屏幕尺寸：5.7 英寸 TFT 彩色显示屏 触摸类型：四线电阻加固工业触摸屏 通讯接口：CAN 总线，支持 CAN2.0B/CANopen 协议 供电电压：DC24V 存储：内置 Flash 闪存，SD 卡扩展插槽 前置防护等级：IP65 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL
功能特点： 集成 CAN 总线接口，支持 CANopen、CAN2.0B 工业总线通讯。 加固硬件架构，抗振动、抗冲击，适合移动重型设备。 加固电阻触摸面板，振动环境下操作稳定，支持戴手套操作。 实时报警弹窗，历史报警存储与时间戳记录。 配方管理功能，多套工艺参数存储与一键调用。 实时、历史趋势曲线展示工艺变量变化。 多级用户密码权限管理，保护工艺参数。 USB 接口支持 U 盘工程下载、生产数据导出。 硬件看门狗，系统异常自动复位。
应用场景： 移动液压设备，工程机械，矿山输送设备，特种车辆控制系统，新能源成套设备，重型自动化装备操作终端。
性能参数： 256K 彩色显示，LED 背光亮度可调 加固 ARM 工业处理器，宽温稳定运行 高等级抗振动抗冲击性能，适配移动设备 CAN 总线高速稳定数据交互 EMC 电磁兼容，抵抗工业电磁干扰 支持 7×24 小时长时间连续运行
材质构成： 加固阻燃 ABS 前面板，加厚钢化保护玻璃 抗震型 ITO 电阻触摸薄膜 工业 TFT 液晶模组，抗震背光组件 加厚 FR4 多层 PCB 主板，宽温工业元器件 高弹性耐老化橡胶密封垫圈 加固阻燃 ABS 后盖，抗震镀金 CAN 总线连接器
结构特征： 嵌入式面板安装，背部加固卡扣锁紧。 正面无实体按键，全触摸交互。 背部集成 DC24V 电源端子、CAN 总线接口、SD 卡槽、USB 接口。 加厚整圈橡胶密封圈，振动工况下保持密封。 后盖加固散热格栅，被动自然散热无风扇。 电路板内部增加抗震固定结构，降低振动损害。
工作原理： DC24V 上电，嵌入式处理器启动 GALILEO 运行系统，加载组态画面工程。设备通过 CAN 总线周期读写总线内控制器的变量数据，将设备状态、工艺参数转换为屏幕可视化画面。操作员触摸画面控件，HMI 通过 CAN 总线下发控制指令至下位控制器，完成参数修改、设备启停。报警事件自动记录时间戳，生产数据保存至闪存或 SD 卡。硬件看门狗持续监控程序运行，系统卡死自动重启设备。加固结构降低振动带来的元器件故障风险。
安装要求： 依据产品开孔尺寸切割操作箱面板，打磨开孔边缘。 设备从面板外侧嵌入，锁紧背部加固卡扣，压紧密封垫圈。 CAN 总线使用屏蔽双绞线，总线两端按照规范加装终端电阻。 通讯线缆与大功率动力电缆分开敷设。 DC24V 供电回路串联熔断器做保护。 箱体保持通风，设备背部预留散热空间。 设备外壳保护接地，CAN 总线屏蔽层单端接地。 振动工况加固安装箱体，减少振动传递。
使用注意事项： 使用 GALILEO 组态软件开发人机画面工程。 禁止尖锐硬物刮擦触摸屏表面。 IP65 防护仅在设备完整装配、密封圈完好状态生效。 SD 存储卡插拔必须断电执行，带电插拔损坏数据。 清洁面板使用柔软湿布，禁止强腐蚀性清洗剂。 CAN 总线必须在总线两端接入 120Ω 终端电阻。 断电等待电容放电完成，再拆装接线端子。
