描述

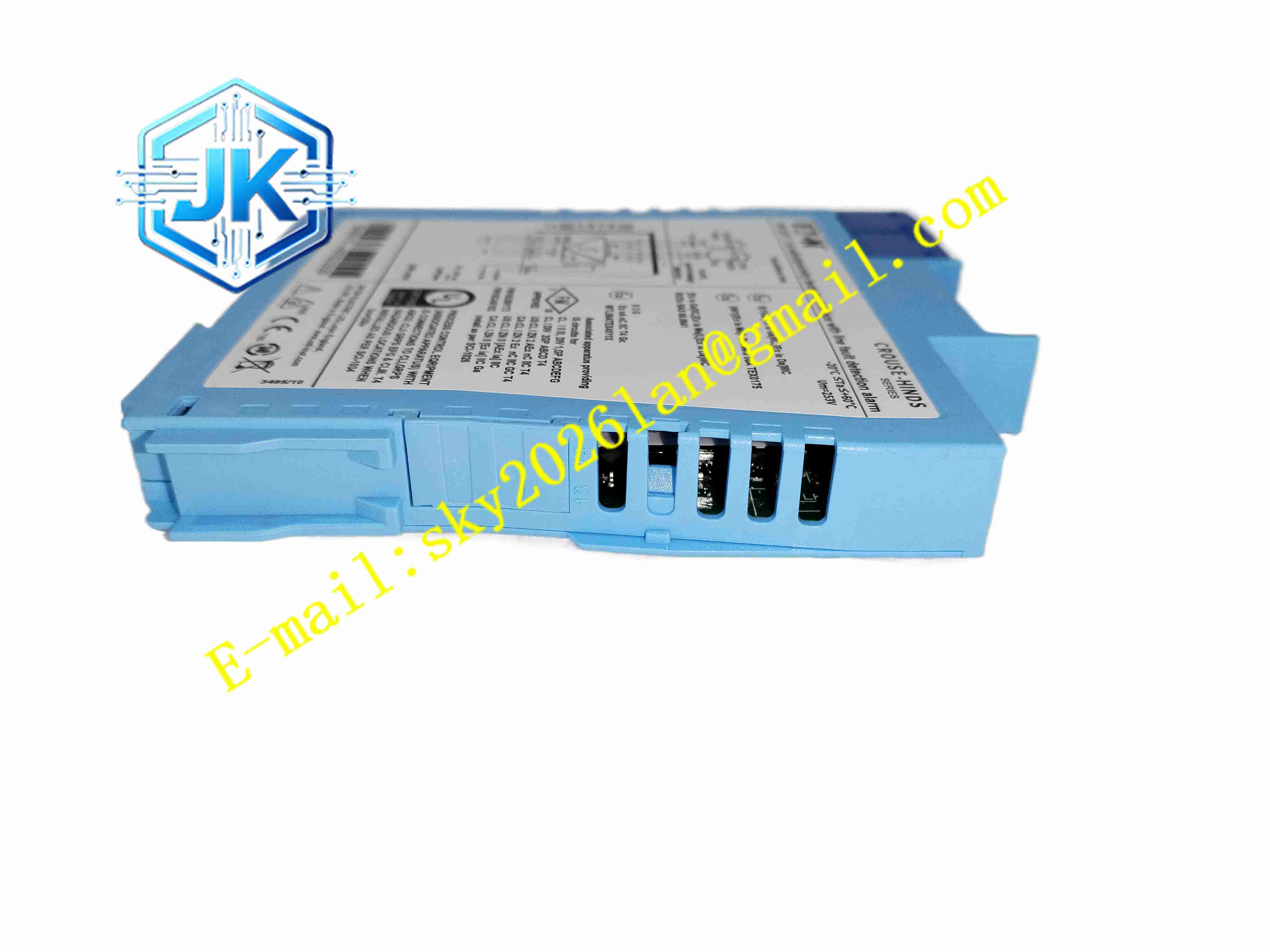

Eaton MTL4517
技术规格 双通道开关量输入；本安隔离；供电 DC20~35V；继电器无源干接点输出；内置 LFD 线路故障检测；SIL2 功能安全认证；背板总线安装；防护等级 IP20。
功能特点 双通道独立信号采集，两路回路互相隔离；本安隔离电路，限制危险侧回路能量，满足防爆要求；LFD 线路故障检测，识别线路短路、断线故障，红色 LED 故障告警；绿色电源指示灯，黄色通道状态指示灯；继电器无源干接点输出，可直接接入 ESD、DCS 数字输入回路；支持相位反转拨码设置；单模块 SIL2 等级，用于安全联锁系统；平面变压器隔离，无需高完整性大地接地，消除地环路干扰；模块支持背板热插拔维护。
应用场景 化工装置 ESD 紧急停车系统；油气平台防爆区开关量信号采集；F&G 火气系统接近开关、火焰开关信号接口；炼油厂安全联锁控制系统。
性能参数 工作环境温度 – 40℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；满足 IEC61508 功能安全、IEC60079 防爆标准。
材质构成 阻燃工程塑料模块壳体；多层工业 PCB 电路板；密封安全继电器；平面隔离变压器；黄铜镀镍背板连接器；状态 LED 指示灯。
结构特征 背板插拔式模块，背部金手指对接系统背板总线；前面板布置电源、通道、故障三色 LED 指示灯；危险区接线端子位于模块蓝色端子区；模块卡扣固定在背板上，可单独插拔更换。
工作原理 危险区域的接近开关或者干触点信号接入模块本安侧端子，模块隔离电路限制回路能量，采集开关状态，驱动内部继电器动作，安全侧继电器干接点输出开关信号给 DCS/ESD。LFD 电路持续监测线路阻抗，线路短路或者断线触发故障告警。背板为模块提供供电与通讯，模块状态上传系统。
安装要求 模块卡入 MTL4500 系列背板，安装前切断背板供电。危险区信号线采用本安屏蔽电缆，独立桥架敷设。拨码开关配置 LFD 功能，触点输入回路按照手册串联匹配电阻。接线完成上电，测试通道动作与线路故障检测功能，背板可靠接地。
使用注意事项 只有在安全区域插拔模块；本安线缆与动力电缆严格分开；安全联锁回路投运前完成 SIL 验证测试；故障告警出现之后排查现场线路；更换模块使用同型号原厂备件。
