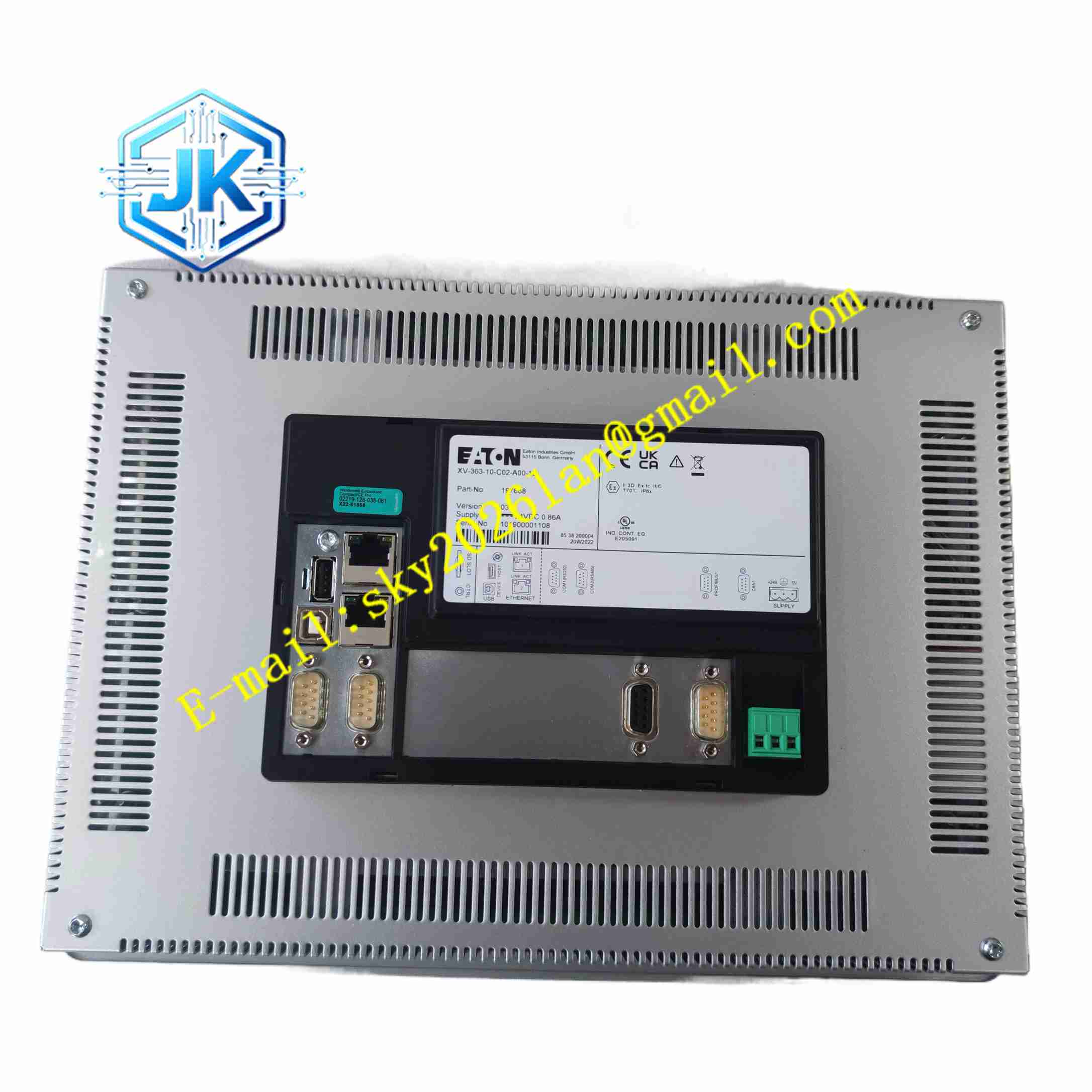

Eaton XV-363-10-C02-A00-1B
技术规格
- 品牌： Eaton / 伊顿
- 系列： XV200
- 型号： XV-363-10-C02-A00-1B
- 屏幕尺寸： 5.7 英寸
- 显示类型： 单色 FSTN 液晶显示
- 分辨率： 240×320 像素
- 灰度等级： 256 级灰度
- 亮度： 250 cd/m²
- 触控方式： 工业级电阻式触摸屏
- 供电电压： 24 V DC
- 内存配置： 16 MB SDRAM，32 MB Flash
- 板载存储： 100 位存储容量
- 通信接口： 以太网、RS232、USB
- 防护等级： IP65
- 工作温度： 0°C 至 +60°C
- 开发软件： Galileo
功能特点
- 支持以太网 TCP/IP 通信，便于远程监控。
- RS232 接口支持 Modbus RTU 协议。
- USB 接口可用于数据备份和固件升级。
- 可通过 Galileo 软件与伊顿 PLC 集成编程。
- 支持自解释触摸按键，便于多语言现场使用。
- 可存储基础配方和报警记录。
- 触摸面板采用 3H 硬度玻璃，抗刮擦。
- 支持戴手套操作。
- 具备较强抗电磁干扰能力。
- 模块化结构降低维护成本。
应用场景
- 小型机械设备操作终端
- 包装机械人机界面
- 输送系统监控面板
- 泵组和本地控制柜显示
- HVAC 设备操作界面
- 水处理和公用工程监控
- 食品和饮料生产线
- 伊顿 PLC 系统配套 HMI
性能参数
- 5.7 英寸单色 FSTN 显示。
- 240×320 像素分辨率。
- 256 级灰度，亮度 250 cd/m²。
- 电阻式触摸屏，支持戴手套操作。
- 24 V DC 工业电源供电。
- 16 MB SDRAM。
- 32 MB Flash。
- 以太网、RS232、USB 接口。
- IP65 前面板防护。
- 0°C 至 +60°C 工作温度。
材质构成
- 单色 FSTN 液晶显示模组
- 电阻式触摸感应层
- 3H 硬度玻璃保护面板
- 工业级工程塑料外壳
- 主板及通信接口电路
- SDRAM 和 Flash 存储芯片
- 以太网、RS232、USB 接口模块
- 24 V DC 电源输入电路
- 前面板密封件
- 安装卡扣和固定结构
结构特征
- 5.7 英寸紧凑型面板结构
- 前面板防护等级 IP65
- 整机尺寸约为 147 mm × 114 mm × 51.5 mm
- 正面为触摸显示区域
- 侧面或背面布置通信接口
- 支持面板式安装
- 支持嵌入式安装
- 模块化设计便于更换组件
- 抗冲击、抗振动结构
- 适合工业控制柜安装
工作原理
XV-363-10-C02-A00-1B 运行 Galileo 开发的界面程序，通过以太网、RS232 或 USB 与 PLC、控制器或驱动器通信。设备读取过程数据并显示在单色液晶屏上，操作人员通过触摸屏下达指令。内部存储模块保存配方、报警和系统参数。设备具备自诊断和通信状态监控功能，可在工业现场长期稳定运行。
安装要求
- 按面板尺寸要求开孔。
- 从控制柜正面安装触摸屏。
- 使用安装卡扣固定并保证密封。
- 接入 24 V DC 电源，确认极性正确。
- 通信线缆按项目要求连接。
- 避免通信线与动力线并行敷设。
- 安装环境温度应满足 0°C 至 +60°C。
- 安装后检查前面板密封和固定状态。
使用注意事项
- 禁止使用非 24 V DC 电源。
- 避免前面板密封受损后用于潮湿或粉尘环境。
- 清洁屏幕时使用柔软布料，避免使用腐蚀性溶剂。
- 电阻屏应避免尖锐物体划伤。
- 通信协议和地址需与控制器一致。
- 升级固件前备份项目文件。
- 定期查看报警记录和通信状态。
- 具体参数以伊顿官方资料和设备铭牌为准。
