描述

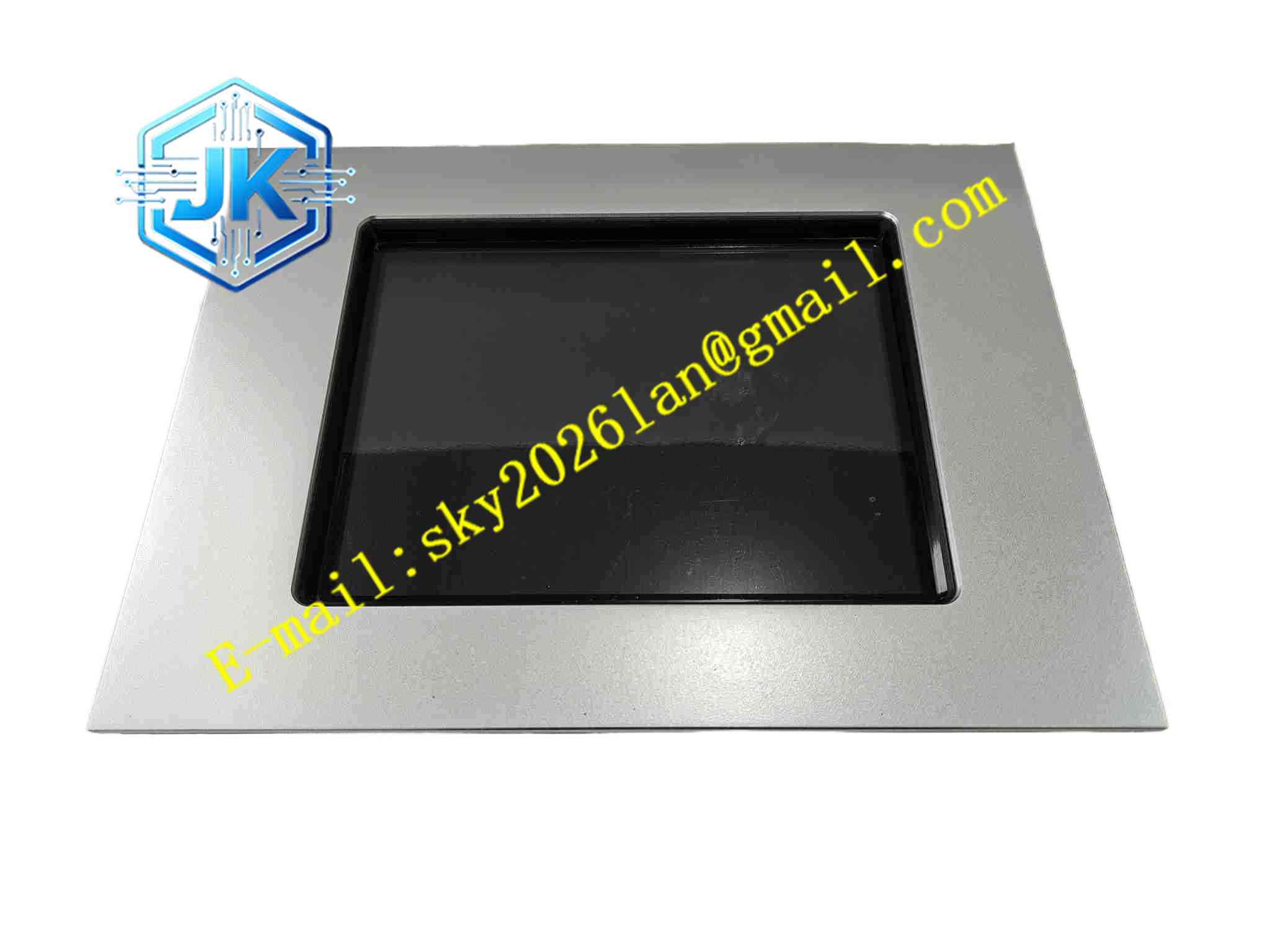

Eaton XV-440-10TVB-1-50
技术规格： 型号：XV-440-10TVB-1-50 屏幕尺寸：10 英寸 TFT 彩色液晶显示屏 触摸类型：四线电阻工业触摸屏 通讯接口：TVB 多串口，RS232/RS485，Modbus RTU 供电：DC24V 存储：内置 Flash 闪存，SD 卡扩展插槽 前置防护等级：IP65 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL
功能特点： 10 英寸大屏幕，同时展示多组工艺数据与趋势曲线。 TVB 多串口接口，兼容多品牌 PLC，Modbus RTU 通讯。 电阻触摸面板，佩戴工业手套可稳定操作。 历史报警存储功能，支持报警事件查询。 配方管理，多套工艺参数存储、一键切换。 实时趋势与历史趋势曲线，记录工艺变化。 多级密码权限管理，保护工艺参数不被随意修改。 USB 接口支持 U 盘工程下载，报警与生产数据导出。 硬件看门狗，系统异常自动复位。
应用场景： 单机自动化设备，包装机械，注塑设备，输送流水线，小型水处理设备，液压成套设备操作终端。
性能参数： 256K 彩色 TFT 显示，LED 背光可调亮度 工业 ARM 处理器，串口高速数据交互 EMC 电磁兼容，适应工业控制柜电磁环境 满足工业振动冲击测试标准 支持 7×24 小时不间断连续运行
材质构成： 阻燃 ABS 前面板，钢化保护玻璃 ITO 电阻触摸薄膜 10 英寸工业 TFT 液晶模组 FR4 多层 PCB 主板，工业级元器件 耐老化橡胶整圈密封垫圈 阻燃 ABS 后盖，镀金多串口连接器
结构特征： 控制柜嵌入式面板安装，背部卡扣锁紧。 正面无实体按键，全触摸操作。 背部集成 DC24V 电源端子、TVB 多串口通讯接口、SD 卡槽、USB 接口。 整圈橡胶密封圈，正面防水防尘。 后盖散热格栅，被动自然散热，无风扇。 电路板分区布局，信号电路和电源电路隔离，降低干扰。
工作原理： DC24V 上电后，ARM 处理器启动 GALILEO 运行系统，加载组态工程画面。HMI 通过 TVB 多串口接口，以 Modbus RTU 协议周期读取下位 PLC 工艺数据与设备状态，转换为画面可视化内容。操作员触摸屏幕控件，HMI 下发操作指令至 PLC，完成设备启停、参数修改。报警事件附带时间戳保存，生产数据存储在闪存或 SD 卡。硬件看门狗持续监控程序运行，程序异常自动重启设备。
安装要求： 按照样本开孔尺寸切割控制柜面板，打磨开孔边缘。 设备由柜体外侧嵌入开孔，锁紧背部卡扣，压紧密封垫圈。 串口通讯线缆选用屏蔽双绞线，动力电缆与通讯电缆分槽敷设。 DC24V 供电回路加装熔断器保护。 控制柜保持通风，设备背部预留散热间隙。 设备外壳可靠保护接地，通讯屏蔽层单端接地。
使用注意事项： 使用 GALILEO 组态软件开发人机画面工程。 禁止尖锐硬物按压触摸屏，避免划伤触摸层。 IP65 防护等级仅在完整装配，密封圈完好状态生效。 SD 卡必须断电插拔，带电插拔损坏存储数据。 清洁面板使用柔软湿布，禁止强腐蚀性溶剂。 串口通讯参数必须和下位控制器保持匹配。 断电等待电容放电完成，再拆卸接线端子。
