描述

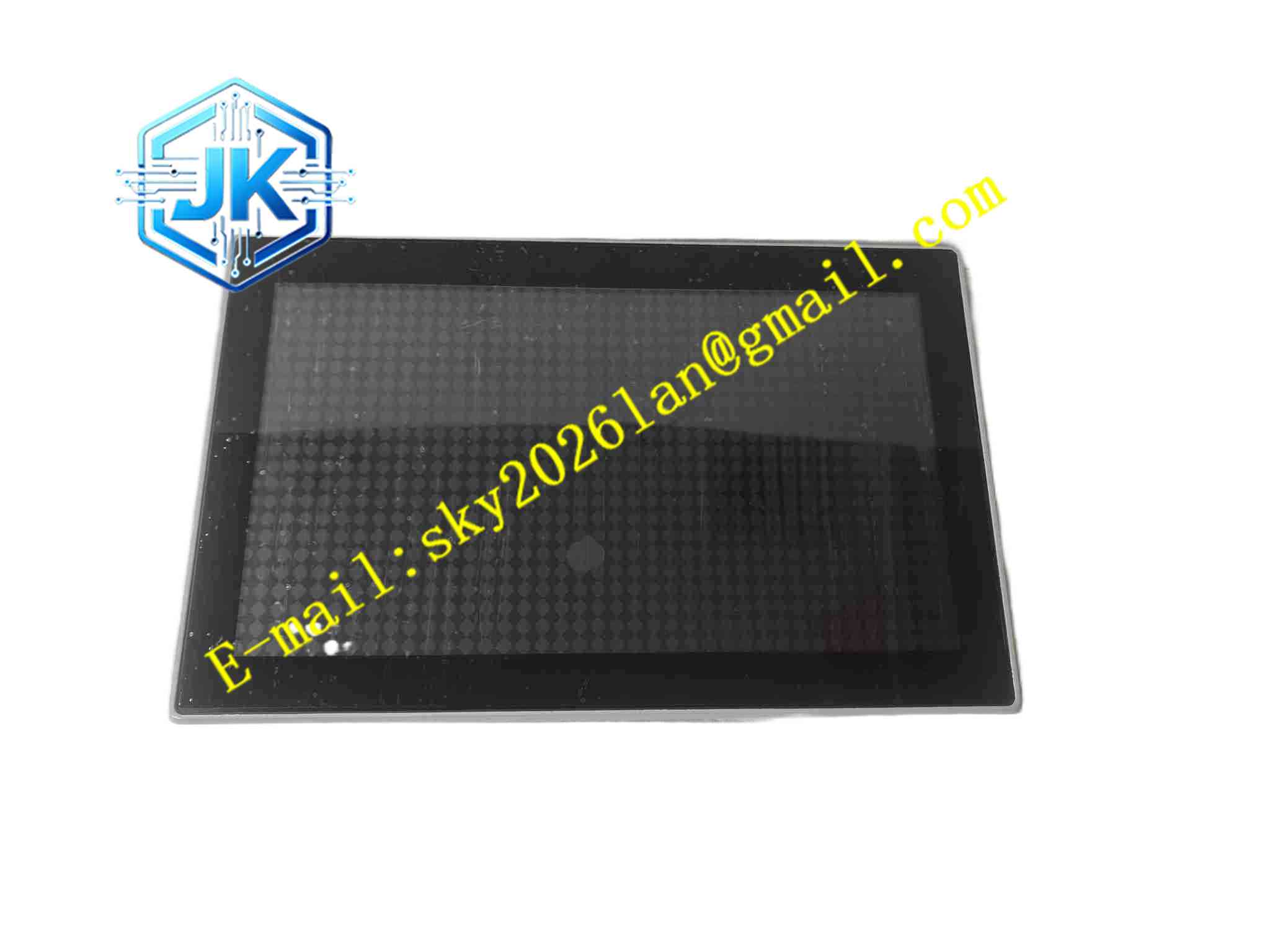

Eaton XV-303-15-C02-A00-1B
技术规格： 型号：XV-303-15-C02-A00-1B 屏幕尺寸：15.6 英寸宽屏 TFT 液晶显示屏 触摸类型：投射式电容多点触控 处理器：ARM Cortex-A9，主频 800MHz，集成 GPU 图形处理器 内存：512MB RAM，1GB 板载 SLC Flash，120KB 保持型 PLC 存储 扩展存储：SD 卡插槽，支持 SDSC/SDHC 存储卡 通讯接口：双独立以太网口，RS232，RS485，CAN 总线，USB2.0 主 / 从口 额定供电：DC24V，电压范围 19.2V ~ 30V DC 功耗：典型 18W 前置防护等级：IP65，NEMA4X 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL、DNV GL、IEC61131-2
功能特点： 一体化 HMI-PLC 设计，内置符合 IEC61131-3 标准 PLC，可独立完成设备逻辑控制。 双网口网络隔离，控制网与现场网分开，提升网络安全等级。 电容多点触控，支持多指操作，触控响应速度快，支持无手套精细操作。 支持 Modbus、EtherNet/IP、CANopen、PROFIBUS 等多种工业总线协议。 内置实时时钟，大容量历史报警、生产数据记录，支持长周期趋势曲线存储。 多组配方管理，支持大量工艺参数存储、一键调用。 多级用户密码权限管理，区分操作员、工程师、管理员权限。 USB 接口支持工程下载、U 盘数据导出、固件升级。 硬件看门狗，程序异常自动复位，保障长时间连续运行。 支持 Web 服务，远程网页访问监控画面，实现远程调试查看。
应用场景： 大型成套包装生产线，橡塑挤出成套设备，大型机床，水处理中央控制系统，新能源电池生产线，港口自动化输送设备，建筑楼宇大型机电自控系统。
性能参数： 屏幕分辨率：1366×768，24 位真彩色 LED 背光，软件可调背光亮度 图形 GPU 加速，画面切换流畅，支持动画、矢量图形显示 EMC 电磁兼容满足工业控制柜标准 满足 IEC60068-2-6 振动、冲击工业测试标准 支持全年 7×24 小时不间断连续运行 PLC 保持存储断电数据可保存 10 年
材质构成： 前面板：加厚防反光钢化保护玻璃，阻燃铝合金金属边框 触摸层：PCT 投射式电容 ITO 导电薄膜 液晶模组：工业宽温 TFT 液晶面板 电路板：FR4 多层工业 PCB 主板，宽温工业级元器件 外壳后盖：铝合金金属壳体，增强散热性能 密封件：耐老化氟橡胶密封圈，实现正面 IP65 防护 连接器：镀金工业 D-SUB 端子、以太网端子、电源端子
结构特征： 控制柜嵌入式面板安装结构，面板四周锁紧卡扣。 正面纯触控无实体按键，超薄平板式外观。 背部集中布置双网口、串口、CAN 口、USB、SD 卡槽、电源端子。 后盖大面积金属散热结构，无风扇被动散热。 整机内部电路板加固固定，降低振动对元器件影响。 前面板密封槽内置整圈氟橡胶密封圈，阻挡粉尘、冷却液、水雾进入柜体。
工作原理： DC24V 上电后，ARM 处理器启动 Linux 系统，同时加载 GALILEO HMI 运行程序与 CoDeSys PLC 内核。PLC 内核执行 IEC61131-3 编写的控制逻辑，采集现场 IO 与总线设备数据；HMI 程序读取 PLC 内部变量，转化为屏幕画面上的数值、棒图、趋势曲线、报警弹窗。操作员触摸屏幕控件，触控芯片解析坐标，HMI 下发指令至内置 PLC，完成设备启停、参数修改。双网口实现两段网络数据转发，可充当工业总线网关。报警、生产数据自动保存至板载 Flash 或 SD 卡。硬件看门狗持续监控系统运行状态，程序卡死自动重启。
安装要求： 按照产品样本开孔尺寸切割控制柜面板，打磨开孔边缘，去除毛刺。 设备从柜体外侧推入开孔，锁紧背部四周卡扣，均匀压紧橡胶密封垫圈。 以太网通讯线缆使用屏蔽网线，通讯线缆与大功率动力电缆分线槽敷设。 DC24V 供电回路串联熔断器，线缆线径匹配额定电流。 控制柜内部保证空气流通，设备背部预留足够散热间隙。 设备外壳可靠保护接地，通讯线缆屏蔽层采用单端接地，消除地环路干扰。
使用注意事项： 使用 Eaton GALILEO 组态软件开发 HMI 画面，使用 CoDeSys 软件编写内置 PLC 控制程序。 电容触控面板禁止尖锐硬物按压，禁止厚橡胶劳保手套操作。 IP65 防护仅在完整安装、密封圈完好的条件下生效，拆除设备后防护失效。 SD 卡插拔操作必须在断电状态执行，带电插拔会造成存储数据损坏。 清洁前面板使用柔软超细纤维湿布擦拭，禁止丙酮、强酒精等腐蚀性清洗剂。 通讯总线按照对应总线规范配置终端电阻。 断电后等待内部电容放电完成，再插拔通讯与电源端子。
