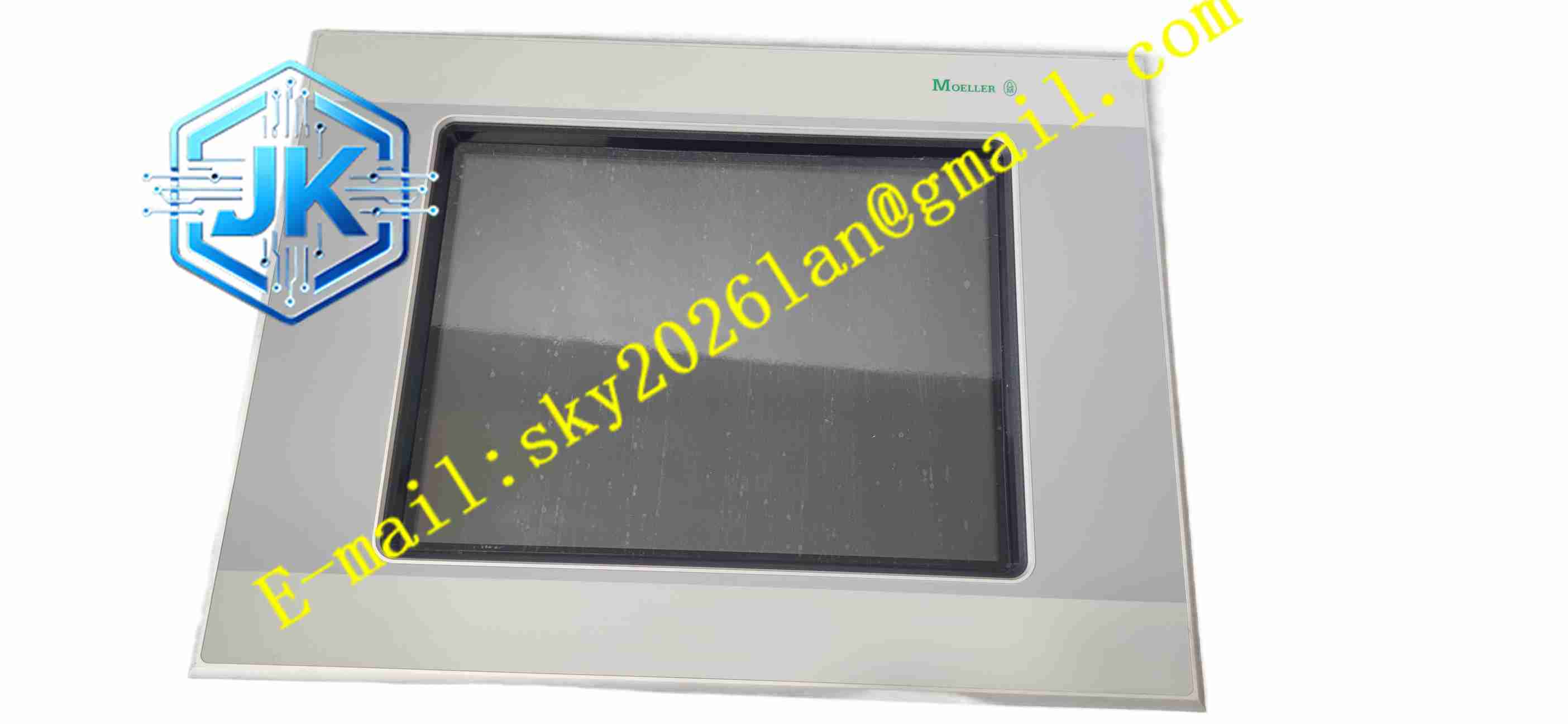

Eaton XV-440-10TVB-1-10
技术规格
- 品牌： Eaton / 伊顿
- 系列： XV200
- 型号： XV-440-10TVB-1-10
- 屏幕尺寸： 5.7 英寸
- 显示类型： 单色 FSTN 液晶显示
- 分辨率： 240×320 像素
- 灰度等级： 256 级灰度
- 亮度： 250 cd/m²
- 触控方式： 工业级电阻式触摸屏
- 供电电压： 24 V DC
- 内存配置： 16 MB SDRAM，32 MB Flash
- 板载存储： 100 位存储容量
- 通信接口： 以太网、RS232、USB
- 防护等级： IP65
- 工作温度： 0°C 至 +60°C
- 开发软件： Galileo
功能特点
- 支持以太网 TCP/IP 通信，可用于远程监控和数据交互。
- RS232 接口兼容 Modbus RTU 协议，便于连接旧式设备。
- USB 接口支持数据备份、项目下载和固件升级。
- 可通过 Galileo 软件与伊顿 PLC 进行一体化编程和通信配置。
- 支持创建自解释触摸按键，降低语言障碍。
- 可存储基础配方数据和报警记录。
- 触摸面板覆盖 3H 硬度玻璃，抗刮擦能力较强。
- 支持戴手套操作，适应恶劣工况。
- 内部电路采用抗干扰设计，可在变频器、伺服驱动器附近稳定运行。
- 采用模块化设计，接口板和触控面板可独立更换。
应用场景
- 中小型机械设备操作面板
- 包装设备人机界面
- 输送线和装配线监控
- 压缩机、泵组本地显示
- HVAC 和公用工程控制
- 水处理设备操作终端
- 食品、饮料和制药设备
- 伊顿 PLC 系统配套显示终端
性能参数
- 5.7 英寸单色液晶显示，240×320 像素。
- 256 级灰度显示，亮度 250 cd/m²。
- 电阻式触摸屏，支持戴手套操作。
- 24 V DC 工业电源供电。
- 16 MB SDRAM 运行内存。
- 32 MB Flash 存储。
- 以太网、RS232、USB 通信接口。
- IP65 前面板防护等级。
- 0°C 至 +60°C 工作温度范围。
- 支持 Modbus RTU 和 TCP/IP 通信。
材质构成
- 工业级液晶显示面板
- 电阻式触摸感应层
- 3H 硬度玻璃保护面板
- 工程塑料或金属外壳
- PCB 主板及通信接口电路
- SDRAM 和 Flash 存储芯片
- 以太网、RS232、USB 接口模块
- 24 V DC 电源输入电路
- 前面板密封件
- 安装卡扣和固定支架
结构特征
- 5.7 英寸紧凑型面板设计
- 前面板达到 IP65 防护等级
- 整机尺寸约为 147 mm × 114 mm × 51.5 mm
- 前面板为触摸操作区域
- 侧面或背面配置通信接口
- 支持面板式安装
- 支持嵌入式安装
- 模块化结构便于维护
- 抗冲击、抗振动工业设计
- 适合控制柜面板开孔安装
工作原理
XV-440-10TVB-1-10 通过内部处理器运行 Galileo 开发的人机界面项目，接收来自 PLC 或其他控制器的数据，并将过程变量、报警信息和操作状态显示在单色液晶屏上。操作人员通过电阻式触摸屏输入指令，设备经以太网、RS232 或 USB 与控制器通信，实现参数设置、启停控制和状态监控。设备内部存储模块可保存配方、报警记录和系统配置。
XV-440-10TVB-1-10 通过内部处理器运行 Galileo 开发的人机界面项目，接收来自 PLC 或其他控制器的数据，并将过程变量、报警信息和操作状态显示在单色液晶屏上。操作人员通过电阻式触摸屏输入指令，设备经以太网、RS232 或 USB 与控制器通信，实现参数设置、启停控制和状态监控。设备内部存储模块可保存配方、报警记录和系统配置。
安装要求
- 在控制柜面板上按尺寸要求开孔。
- 将触摸屏从面板正面插入并固定。
- 使用配套安装卡扣确保前面板密封。
- 连接 24 V DC 电源，确认极性正确。
- 以太网、RS232 和 USB 接口按项目需求接线。
- 通信线缆应远离强电线路。
- 安装环境应满足 0°C 至 +60°C 工作温度。
- 安装后检查前面板密封状态。
使用注意事项
- 仅使用 24 V DC 供电，禁止超压接入。
- 避免在前面板密封不良时用于粉尘或溅水环境。
- 触摸操作时避免使用尖锐物体划伤屏幕。
- 定期清洁触摸屏表面油污和灰尘。
- 通信参数需与 PLC 或控制器保持一致。
- 修改项目程序前应备份原有配置。
- 固件升级时使用官方推荐工具。
- 出现故障时记录报警代码并联系技术支持。
- 具体接线、尺寸和认证信息以伊顿官方资料为准。
