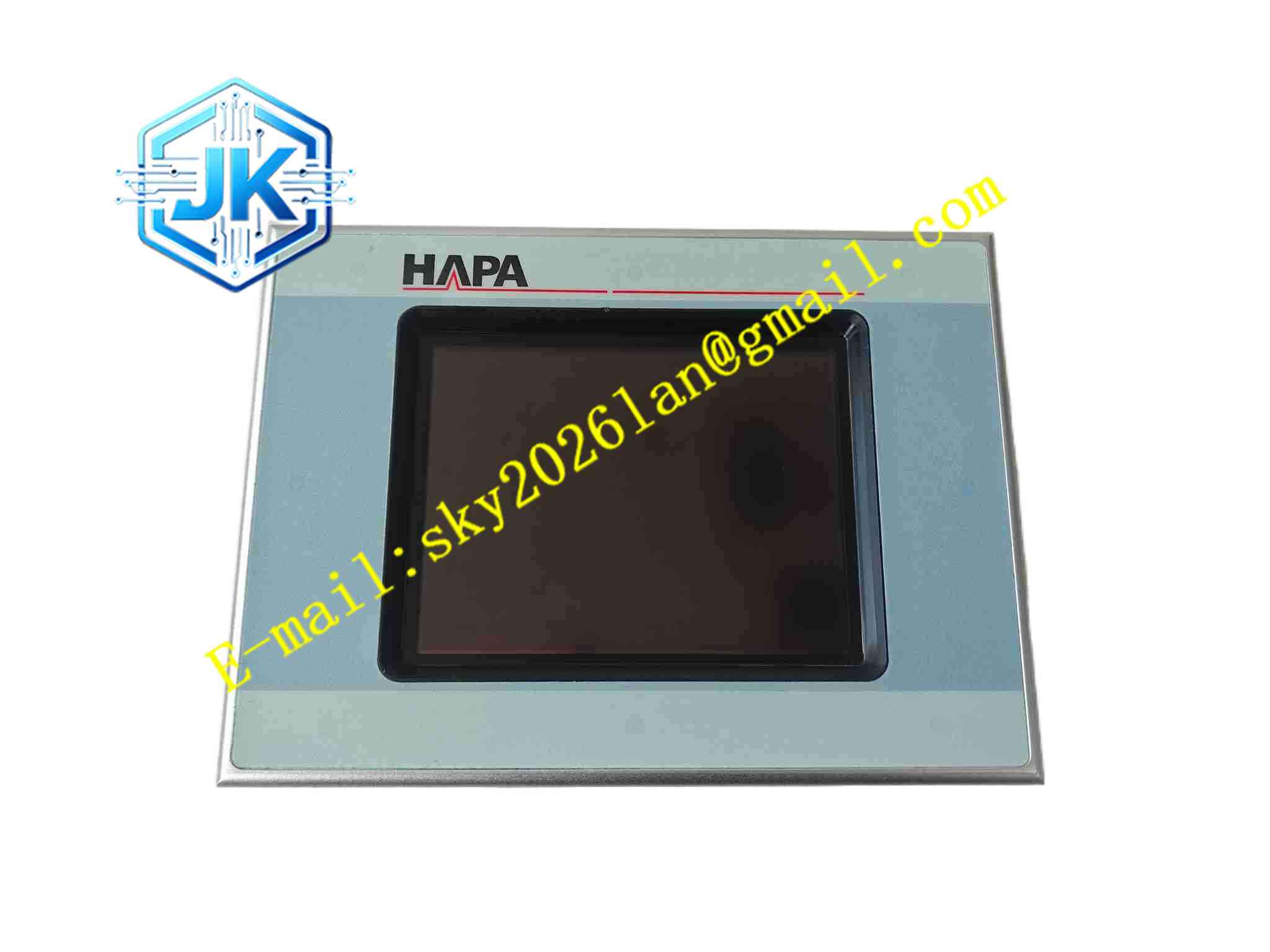

Eaton XVS-450-57MPI-1-10
技术规格： 型号：XVS-450-57MPI-1-10 屏幕尺寸：5.7 英寸 TFT 彩色显示屏 触摸类型：四线电阻式工业触摸屏 通信接口：MPI 接口，支持西门子 MPI 协议 供电电压：DC24V，安全特低电压 内部存储：板载 Flash 闪存，搭配 SD 卡扩展插槽 前置防护等级：IP65，NEMA4X 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL
功能特点： 支持 MPI 总线直连西门子 S7 系列 PLC，无需额外通讯转换模块。 电阻触摸面板支持戴工业手套操作，适配车间恶劣操作环境。 内置实时时钟，可记录报警时间戳与生产事件日志。 支持多语言画面切换，内置多级密码权限管理功能。 搭载趋势曲线、报警窗口、配方管理、数据报表等标准 HMI 功能。 配备 USB 主口，支持工程上传下载、U 盘数据导出。 板载硬件看门狗，程序异常时自动复位，保障长时间连续运行。 支持画面后台脚本运算，可独立完成简单逻辑运算。
应用场景： 数控机床人机操作面板，包装自动化生产线监控，橡塑挤出设备操作终端，物料输送流水线控制界面，纺织机械设备现场操作单元，中小型工厂单机自动化监控。
性能参数： 屏幕色彩：256K 彩色显示 屏幕背光：LED 背光，软件可调亮度 处理器：工业 ARM 嵌入式处理器 画面刷新速度：高速画面刷新，实时同步 PLC 变量数据 抗振动：符合 IEC60068-2-6 工业振动标准 抗冲击：满足工业设备冲击测试指标 连续运行能力：支持全年 24 小时不间断运行，无性能衰减
材质构成： 前面板：抗冲击阻燃 ABS 塑料，正面钢化保护玻璃 触摸层：电阻式 ITO 导电薄膜 液晶模组：工业 TFT 液晶面板 电路板：FR4 工业级 PCB 主板，贴片工业级元器件 外壳后盖：阻燃 ABS 工程塑料 密封件：耐老化橡胶密封圈，实现正面 IP65 防水防尘 连接器：金属镀金工业航空插头与端子排
结构特征： 嵌入式面板安装结构，柜体开孔嵌入，前面板留在控制柜外侧。 正面无物理按键，全部操作依靠触摸屏幕完成。 背部集成通讯接口、电源端子、SD 卡槽、USB 接口。 四周预留固定卡扣，用于锁紧在控制柜面板开孔。 密封圈沿前面板内侧整圈布置，阻挡粉尘、冷却液、水雾进入柜体。 背部外壳设计散热格栅，自然散热，无需内置风扇。
工作原理： DC24V 电源接入设备后，嵌入式处理器启动 GALILEO 运行系统，加载提前组态好的人机画面工程。设备通过 MPI 总线建立与西门子 PLC 的数据链路，周期性读取 PLC 内部寄存器、IO 点位、定时器、计数器等变量，转换为画面上的数字、曲线、指示灯状态展示。操作员触摸屏幕时，触摸层采集坐标信号，处理器解析画面控件，将对应的操作指令写入 PLC 寄存器，实现设备启停、参数修改。设备内置看门狗持续监控程序运行状态，出现程序卡死时自动重启系统。报警、生产数据自动保存至板载闪存或 SD 存储卡。
安装要求： 按照产品样本开孔尺寸在控制柜面板切割矩形安装孔，开孔边缘打磨光滑无毛刺。 将设备从柜体外侧推入开孔，锁紧背部四周卡扣，压紧橡胶密封垫圈。 使用屏蔽电缆连接 MPI 通讯线路，通讯线缆远离大功率动力电缆敷设。 DC24V 供电线缆单独走线，增加熔断器做电源保护。 控制柜内部保证自然通风，设备背部预留足够散热空间。 完成设备保护接地，屏蔽层单端接地，避免地环路干扰。
使用注意事项： 组态工程使用 Eaton GALILEO 组态软件编写下载，固件升级使用配套工具。 触摸面板禁止使用尖锐硬物按压，避免划伤 ITO 导电层。 正面 IP65 防护仅在完整安装、密封圈完好的条件下生效，拆除设备后防护失效。 SD 卡插拔操作必须在断电状态执行，带电插拔会造成数据损坏。 定期清理前面板灰尘油污，使用柔软湿布擦拭，禁止强腐蚀性清洁剂。 通讯总线终端电阻按照 MPI 总线规范配置，保证通讯稳定。 断电后等待电容放电完成，再插拔通讯与电源端子。
