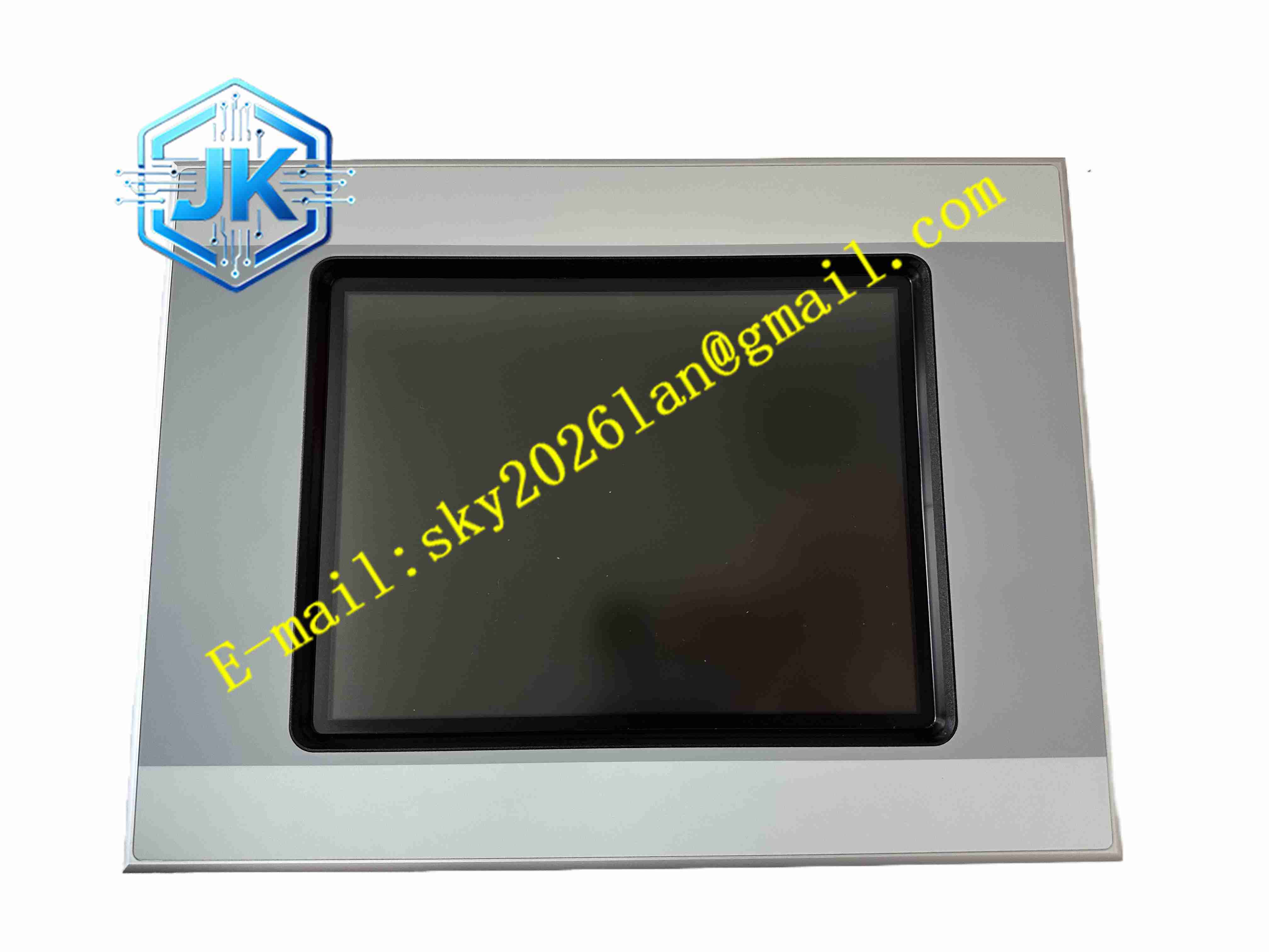

Eaton XVS-440-10MPI-1-1U
技术规格： 型号：XVS-440-10MPI-1-1U 屏幕尺寸：10 英寸 TFT 彩色显示屏 触摸类型：四线电阻触摸屏 通讯接口：MPI，西门子 MPI 协议 供电电压：DC24V 存储：内置 Flash，SD 卡扩展插槽 前置防护等级：IP65 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL
功能特点： 10 英寸大屏幕，支持复杂工艺画面布局，多变量同时监控。 MPI 总线直接连接西门子 S7 PLC，省去协议转换装置。 电阻触摸面板，佩戴劳保手套依然可以稳定操作。 历史报警记录存储，支持按时间检索报警事件。 内置配方管理功能，多套生产参数一键切换调用。 实时趋势、历史趋势曲线，用于工艺分析。 多级密码权限管理，分级管控参数修改权限。 USB 接口支持 U 盘工程下载，生产数据、报警日志导出。 硬件看门狗，系统异常自动复位，保障长期运行。
应用场景： 大型自动化装配线，化工小型成套设备，塑料挤出产线，废水处理设备，风机泵站监控，造纸辅助设备操作终端。
性能参数： 256K 彩色显示，LED 背光可调亮度 工业 ARM 处理器，高速数据交互 EMC 电磁兼容满足工业控制柜标准 耐受工业现场振动冲击 支持 7×24 小时长期连续运行
材质构成： 前面板阻燃 ABS 外壳，钢化保护玻璃 ITO 电阻触摸薄膜 10 英寸工业 TFT 液晶模组 FR4 多层 PCB 工业主板，工业级芯片元器件 耐老化橡胶密封垫圈 阻燃 ABS 后盖，镀金工业连接器
结构特征： 控制柜嵌入式安装，背部卡扣固定。 正面无实体按键，全触摸交互。 背部集中布置电源端子、MPI 通讯接口、SD 卡槽、USB 接口。 整圈橡胶密封垫，实现正面防水防尘。 后盖散热格栅，被动自然散热，无风扇。 机身厚度紧凑，适配常规控制柜深度。
工作原理： DC24V 上电后，处理器启动 GALILEO 运行系统，加载组态画面。设备通过 MPI 总线周期读取西门子 PLC 的设备状态、工艺参数，并在屏幕可视化展示。操作员触摸画面控件，HMI 将控制指令通过 MPI 总线写入 PLC 寄存器，完成设备启停、参数设定。系统持续检测报警条件，报警触发时弹窗提示并记录事件信息。生产数据、报警日志保存至板载闪存或者 SD 卡。硬件看门狗实时监测程序运行，系统卡死时自动重启设备。
安装要求： 按照产品开孔尺寸切割控制柜面板，去除毛刺。 设备从柜体外侧嵌入开孔，锁紧背部卡扣，保证密封圈均匀压紧。 MPI 通讯线缆选用屏蔽双绞线，动力电缆与通讯电缆分槽敷设。 DC24V 供电回路串联熔断器，线缆规格匹配额定电流。 控制柜保持通风，设备背部预留散热空间。 设备外壳做保护接地，通讯屏蔽层采用单端接地方式。
使用注意事项： 使用 GALILEO 组态软件开发画面工程，完成程序下载。 禁止尖锐硬物刮擦触摸屏表面玻璃与触摸薄膜。 IP65 防护等级仅在完整装配、密封圈完好状态有效。 SD 卡插拔操作必须断电执行，带电插拔会损坏存储数据。 清洁面板只能使用柔软湿布擦拭，禁止强腐蚀性清洗剂。 MPI 总线按西门子标准配置终端电阻，保障通讯稳定。 断电等待电容放电结束，再拆卸接线端子。
