描述

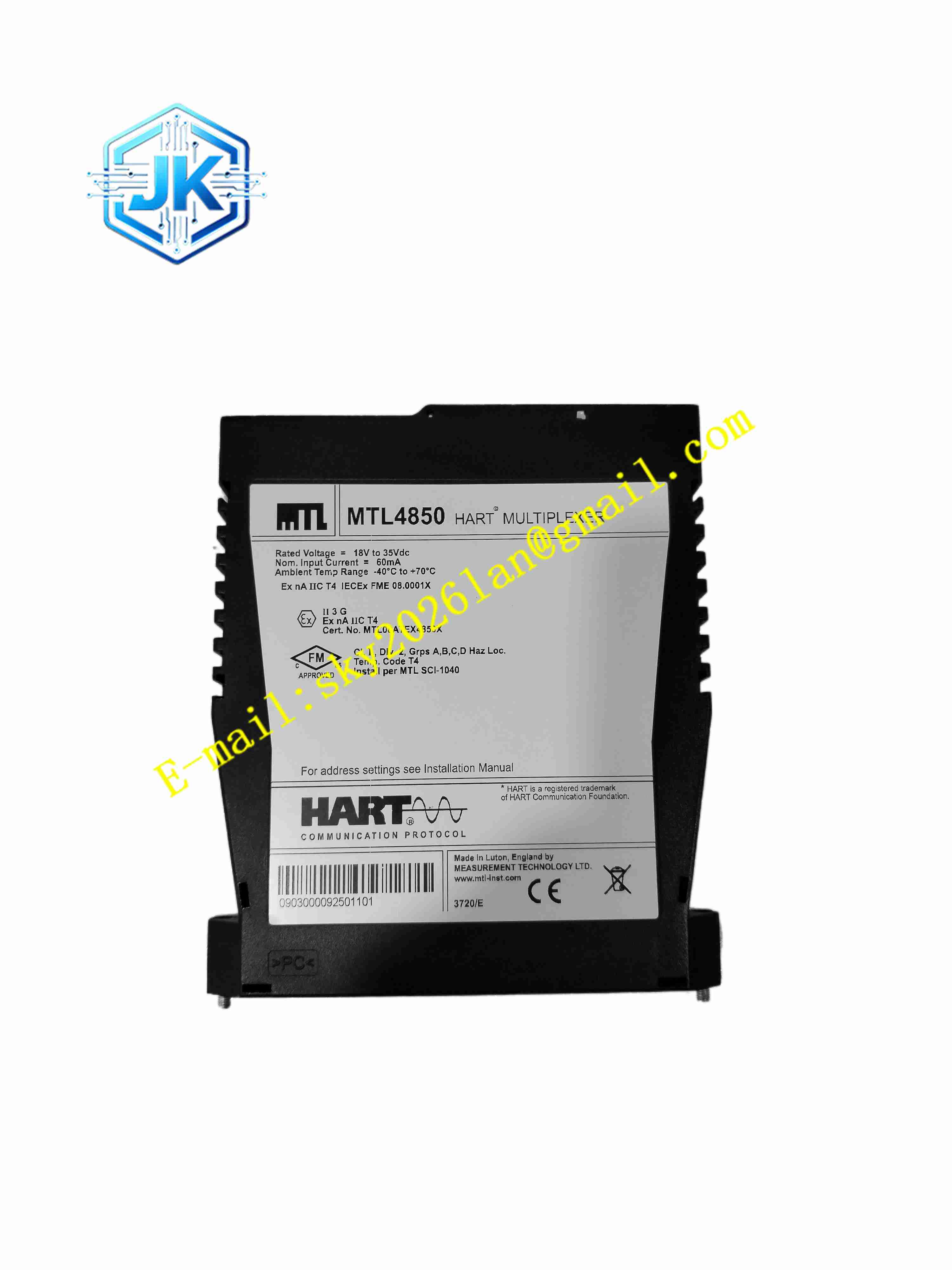

Eaton MTL4850 SIL3 HART 多路复用器
技术规格
- 品牌：Eaton MTL / Crouse-Hinds series
- 型号：MTL4850
- 产品类型：SIL3 HART 多路复用器
- 通道规模：每模块 32 个通道
- HART 支持：支持 HART Rev. 5-7 设备
- 安全等级：SIL3 认证，可用于安全相关回路
- 安装位置：Zone 2 / Division 2 环境安装
- 工作温度：-40°C 至 +70°C
- 认证体系：ATEX、IECEx、CSA、FM、FMC
- 功能安全标准：符合 IEC61508 要求
功能特点
- SIL3 认证：可用于安全仪表系统和功能安全应用。
- 多通道 HART 采集：单模块支持 32 路 HART 设备通信。
- 不影响模拟信号：HART 通信不干扰 4-20 mA 模拟量传输。
- 通道间隔离：具备通道到通道隔离能力，提高抗干扰性。
- 隔离电源：采用隔离供电结构，降低共模干扰风险。
- 自动波特率识别：支持 HART 通信自动识别，简化调试。
- 故障诊断指示：提供 LED 指示，便于现场排查。
- 事件日志：内置事件记录功能，支持运行状态追溯。
应用场景
- 石油天然气过程控制
- 化工装置智能仪表管理
- 制药行业过程监测
- DCS 系统 HART 信号集中采集
- 安全仪表系统智能变送器接入
- 装置改造项目中 HART 通信扩展
性能参数
- 通道数：32 通道/模块
- HART 版本：Rev. 5-7
- 安全等级：SIL3
- 隔离方式：通道间隔离、电源隔离
- 通信识别：自动波特率检测
- 工作温度：-40°C 至 +70°C
- 安装区域：Zone 2 / Division 2
材质构成
- 模块本体：工业级 PCB 与金属/阻燃外壳
- 背板接口：用于连接端子板、载板或集成背板
- 通信接口：HART 通信接口及系统通信端口
- 指示器件：LED 状态指示灯
- 电源部分：隔离电源电路和保护电路
结构特征
- 紧凑自包含结构：模块集成度高，占用空间小。
- 32 通道固定容量：每模块通道数量固定，便于工程规划。
- 背板集成：可通过端子板、载板和集成背板连接现场仪表。
- 状态指示清晰：前面板或模块面板提供故障和通信状态指示。
- 模块化扩展：多模块组合后可形成大规模 HART 采集系统。
工作原理
现场 HART 智能变送器的 4-20 mA 信号同时承载模拟量和 HART 数字信号。MTL4850 在不影响模拟电流回路的前提下，从各通道提取 HART 通信信号，并通过内部多路复用结构将数据传送给上位系统。模块提供通道间隔离和隔离电源，避免不同回路之间相互干扰。系统可通过 HART 协议读取仪表状态、诊断信息、组态参数和报警信息，实现集中监控和维护。
安装要求
- 模块应安装在 Zone 2 或 Division 2 允许区域。
- 安装前确认背板、载板或端子板型号匹配。
- HART 回路接线应符合两线制仪表规范。
- 通信电缆应使用屏蔽电缆，并远离动力电缆。
- 模块插入背板时应确认连接器到位。
- 上电后应通过 HART 主站或资产管理软件验证通道通信状态。
使用注意事项
- 每个 HART 回路应保证足够负载电阻和供电电压。
- 多设备并联在同一回路上时需确认 HART 通信兼容性。
- 通道间隔离并不等于可随意混接不同电位回路，接线前仍需核对接地方式。
- 出现通信失败时应检查接线、负载电阻、仪表地址和供电。
- SIL3 应用中的回路设计、验证和维护应符合 IEC61508 要求。
- 具体接线方式、通道定义、功耗和系统兼容性以 Eaton MTL4850 官方手册为准。
