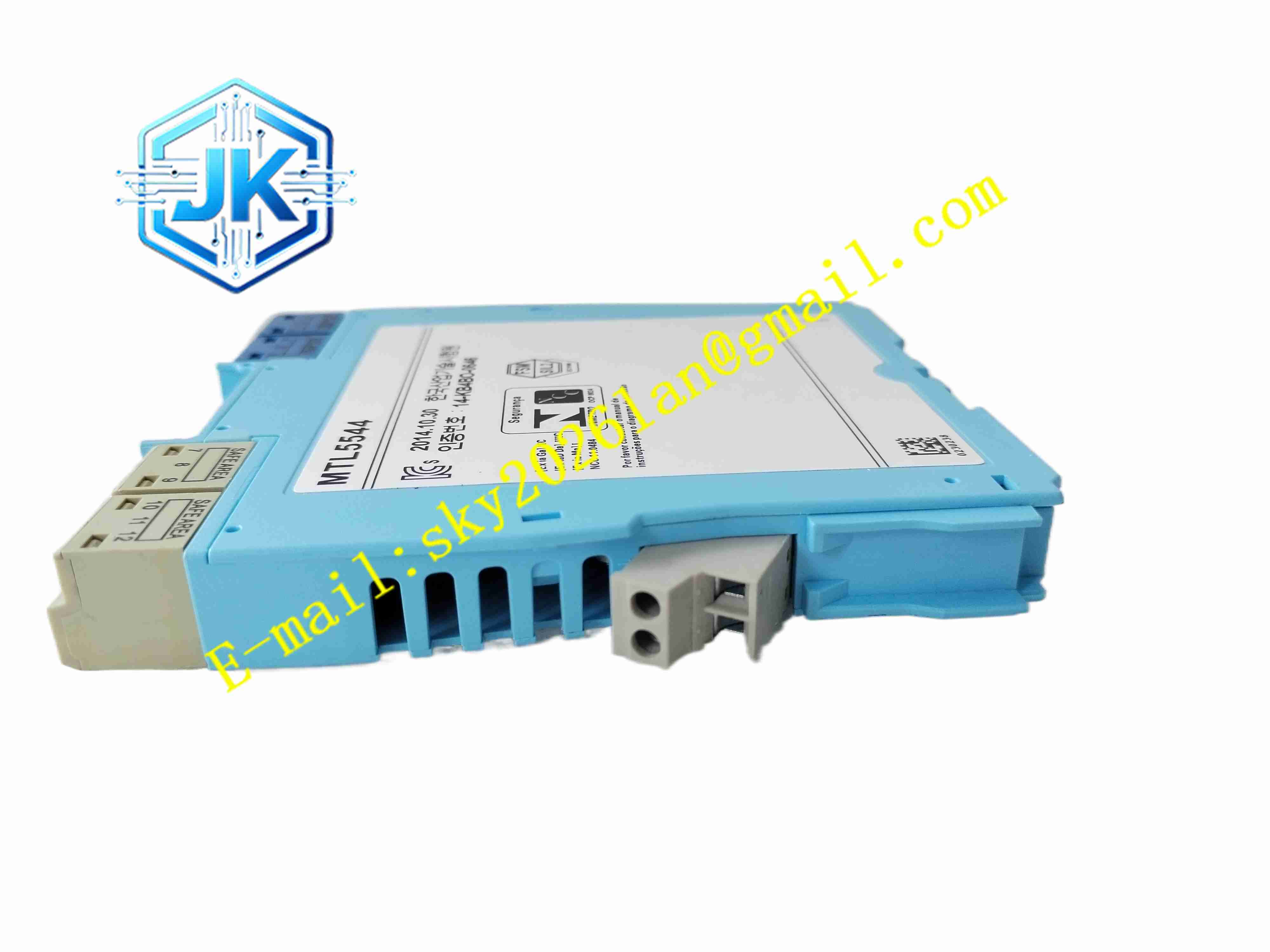

Eaton MTL5544
技术规格 通道数量双通道；支持 2 线 / 3 线 4~20mA HART 变送器；信号范围 0~24mA；变送器端供电电压 20mA 工况下为 16.5V；模块供电 DC20~35V；单通道功耗 0.7W，双通道总功耗 1.4W；HART 通讯双向传输；安装方式 DIN 导轨；防爆认证 ATEX、IECEx；防护等级 IP20。
功能特点 双通道独立回路设计，两路信号互不干扰；本安防爆电路，限制危险侧回路能量，阻止爆炸危险能量传入现场；为现场变送器提供隔离供电，同时重复输出电流信号至安全侧；完整支持 HART 协议，可叠加数字信号，远程读写变送器参数；可拆卸插拔式端子，快速接线与维护；通道状态 LED 指示灯，直观监测回路运行状态；具备线路故障检测功能，识别回路短路、断线故障；三端口电气隔离，消除地环路干扰；模块支持功能安全 FSM 认证，可用于 SIL 等级安全回路。
应用场景 石油炼化装置防爆区压力、液位、温度变送器信号采集；化工制药防爆车间 DCS 模拟量输入回路；天然气场站现场仪表供电与信号隔离；油气平台过程仪表 HART 智能仪表回路。
性能参数 工作环境温度 – 20℃至 60℃；存储温度 – 40℃至 80℃；相对湿度 5%~95% 无凝露；绝缘耐压 2.5kVAC；满足 IEC60079 本安防爆标准，IEC61508 功能安全规范。
材质构成 阻燃工程塑料模块壳体；多层工业 PCB 电路板；本安限流电阻、稳压二极管；平面隔离变压器；黄铜镀镍插拔式接线端子；LED 状态指示灯。
结构特征 窄型模块化壳体，适配标准 DIN 导轨卡装；模块上下两端设置可拆卸端子，蓝色端子对应危险区接线，灰色端子为安全区与电源接线；前面板集成电源与通道状态指示灯；内部强弱电分区布线，本安电路与非本安电路物理隔离。
工作原理 安全侧直流电源接入模块，内部隔离电源电路向危险侧回路输出受限能量，为两线制变送器供电。变送器输出 4~20mA 电流信号送入模块，采样电路采集电流数值，在安全侧复制输出同等电流信号送入控制系统。HART 数字信号叠加在模拟电流上，模块实现双向透传。回路出现断线或短路时，线路故障检测电路触发故障指示，本安电路持续限制回路能量，防止电火花引爆现场爆炸性介质。
安装要求 模块卡入控制柜标准 DIN 导轨，安装前切断全部供电电源。危险侧本安电缆使用屏蔽双绞线，独立桥架敷设，禁止与动力电缆同槽。按照防爆规范单点接地屏蔽层。接线完成上电，使用 HART 手操器验证通讯链路，测试线路故障检测功能。柜体可靠保护接地。
使用注意事项 仅在安全区域插拔模块；危险区域开盖操作前，确认现场无爆炸性混合气体；不可替换模块内部本安元器件，仅使用原厂备件；定期检查端子紧固状态；本安电缆与非本安电缆保持隔离敷设。
