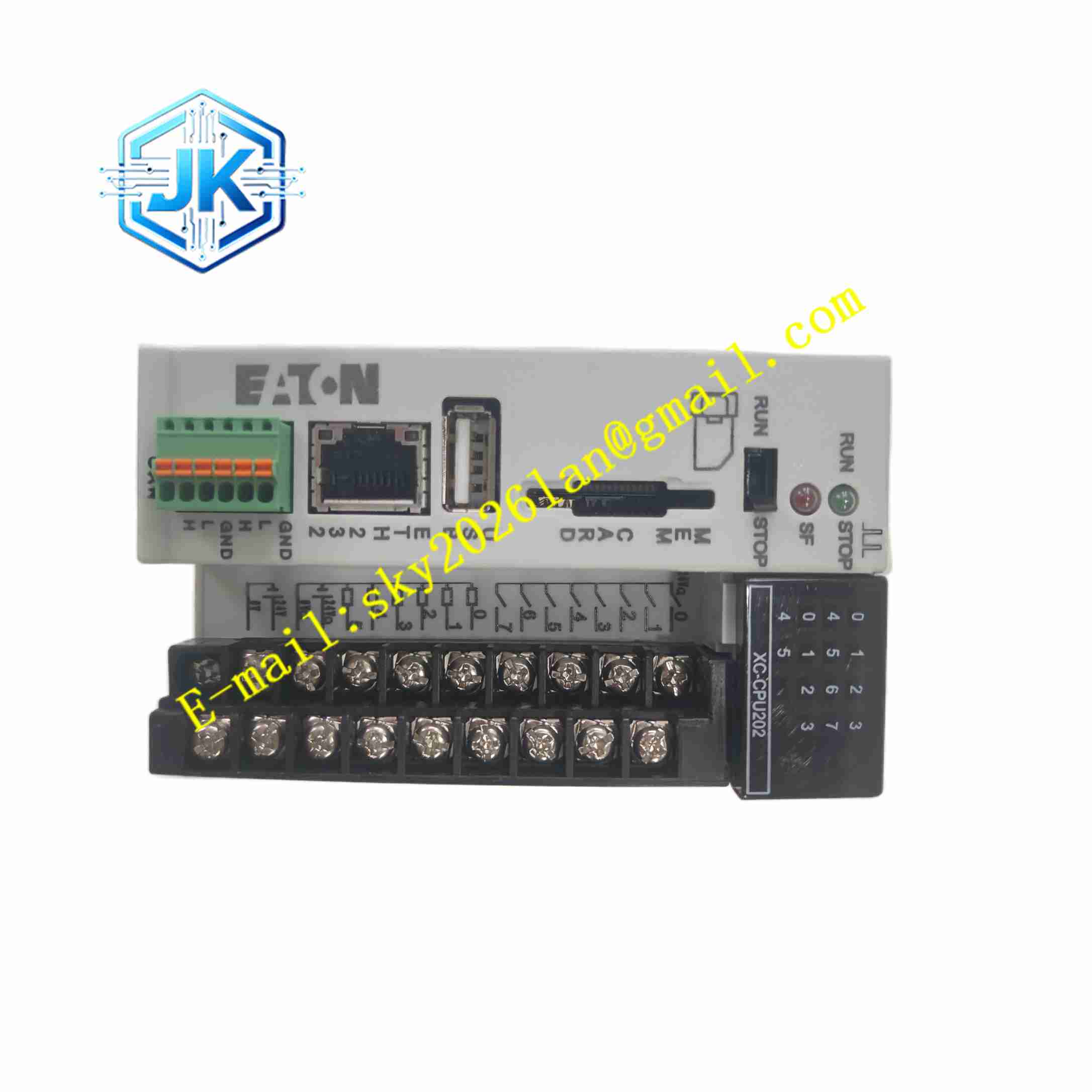

Eaton XC-CPU202-EC4M-8DI-6DO-XV
技术规格
- 品牌： Eaton / 伊顿
- 系列： XC 模块化 PLC
- 型号： XC-CPU202-EC4M-8DI-6DO-XV
- 产品类型： 模块化可编程逻辑控制器
- 编程软件： CODESYS 3
- 数字量输入： 8 个
- 中断输入： 2 个
- 数字量输出： 6 个
- 以太网接口： 集成以太网，支持 Web 可视化
- 串行接口： 1 个 RS-232
- 现场总线接口： CANopen，1 Mbit/s
- 程序内存： 4 MB
- 循环时间： 小于 0.3 ms
- 运行指示： RUN/STOP 开关和 LED 指示灯
- 外形尺寸： 约 60 mm × 100 mm × 60 mm
- 重量： 约 0.3 lb
- 认证： CE、RoHS、UL Listed
功能特点
- 基于 CODESYS 3 平台编程，支持 IEC 61131-3 编程语言。
- 集成 Web 可视化，可通过浏览器访问 HTML5 界面。
- 支持 Modbus TCP 客户端/服务器功能。
- 支持 OPC-UA 服务器，便于上位系统数据访问。
- 支持 EtherNet/IP、EtherCAT、CANopen 和 Modbus RTU。
- 集成 8 个数字量输入和 6 个数字量输出。
- 提供 2 个中断输入，用于快速响应外部事件。
- 集成 RS-232 串行接口，便于连接仪表或调试设备。
- 支持 CANopen 总线扩展远程 I/O 和驱动器。
- 可通过 XN300 模块灵活扩展数字量、模拟量和工艺功能。
应用场景
- 中小型机械设备控制。
- 包装机械逻辑控制。
- 输送线和装配单元控制。
- 泵组、风机和压缩机控制。
- 公用工程监控系统。
- 水处理和环保设备控制。
- 食品、饮料和制药生产线。
- 与 XV 系列触摸屏组成本地操作站。
性能参数
- 8 个数字量输入。
- 2 个中断输入。
- 6 个数字量输出。
- 集成以太网和 Web 服务器。
- 1 个 RS-232 串行接口。
- CANopen 接口支持 1 Mbit/s。
- 程序内存 4 MB。
- 循环时间小于 0.3 ms。
- 支持 Modbus TCP、OPC-UA、EtherNet/IP、EtherCAT、CANopen、Modbus RTU。
- 具体处理器主频、输入输出电压等级、输出负载能力、隔离等级、工作温度、防护等级和电源规格应以伊顿官方数据手册和铭牌为准。
材质构成
- 工业级 PCB 主板
- 处理器芯片
- 程序存储芯片
- 以太网通信电路
- RS-232 接口电路
- CANopen 接口电路
- 数字量输入光耦隔离电路
- 数字量输出驱动电路
- 电源管理电路
- 工程塑料外壳和接线端子
结构特征
- 紧凑型模块化 PLC 结构。
- 前面板提供 RUN/STOP 开关。
- 配备 LED 状态指示灯。
- 集成以太网、RS-232 和 CANopen 接口。
- 本机数字量输入输出采用可插拔端子。
- 支持无工具安装方式。
- 可与 XN300 I/O 模块组合扩展。
- 适合 DIN 导轨安装。
- 结构紧凑，适合控制柜密集布置。
工作原理
XC-CPU202-EC4M-8DI-6DO-XV 上电后加载用户程序，按设定周期扫描本机输入、扩展模块输入和通信数据，执行逻辑运算后更新输出状态。通过以太网接口可实现远程监控、Web 可视化和 Modbus TCP 通信；通过 RS-232 可连接串行设备；通过 CANopen 可扩展远程 I/O 或驱动器。本机 8 个数字量输入用于采集开关、传感器和按钮信号，6 个数字量输出用于控制继电器、指示灯、电磁阀和小型执行器。
安装要求
- 安装在符合工业环境的控制柜内。
- 使用标准 DIN 导轨固定。
- 安装前确认供电电压与铭牌一致。
- 输入输出接线应使用规定截面积的导线。
- 通信线缆应与动力线缆分开敷设。
- CANopen 总线应按规范配置终端电阻。
- 以太网连接应使用屏蔽工业网线。
- 安装后检查 LED 状态和程序运行模式。
使用注意事项
- 仅使用规定电源供电，避免反接或过压。
- 数字量输出负载不得超过额定容量。
- 中断输入功能需在程序中正确配置。
- 修改程序前应备份现有项目。
- Web 可视化访问应设置访问权限。
- 通信地址和协议参数需与现场设备一致。
- 扩展 XN300 模块时应确认总线配置。
- 具体接线图、认证信息和环境要求以伊顿官方资料为准。
