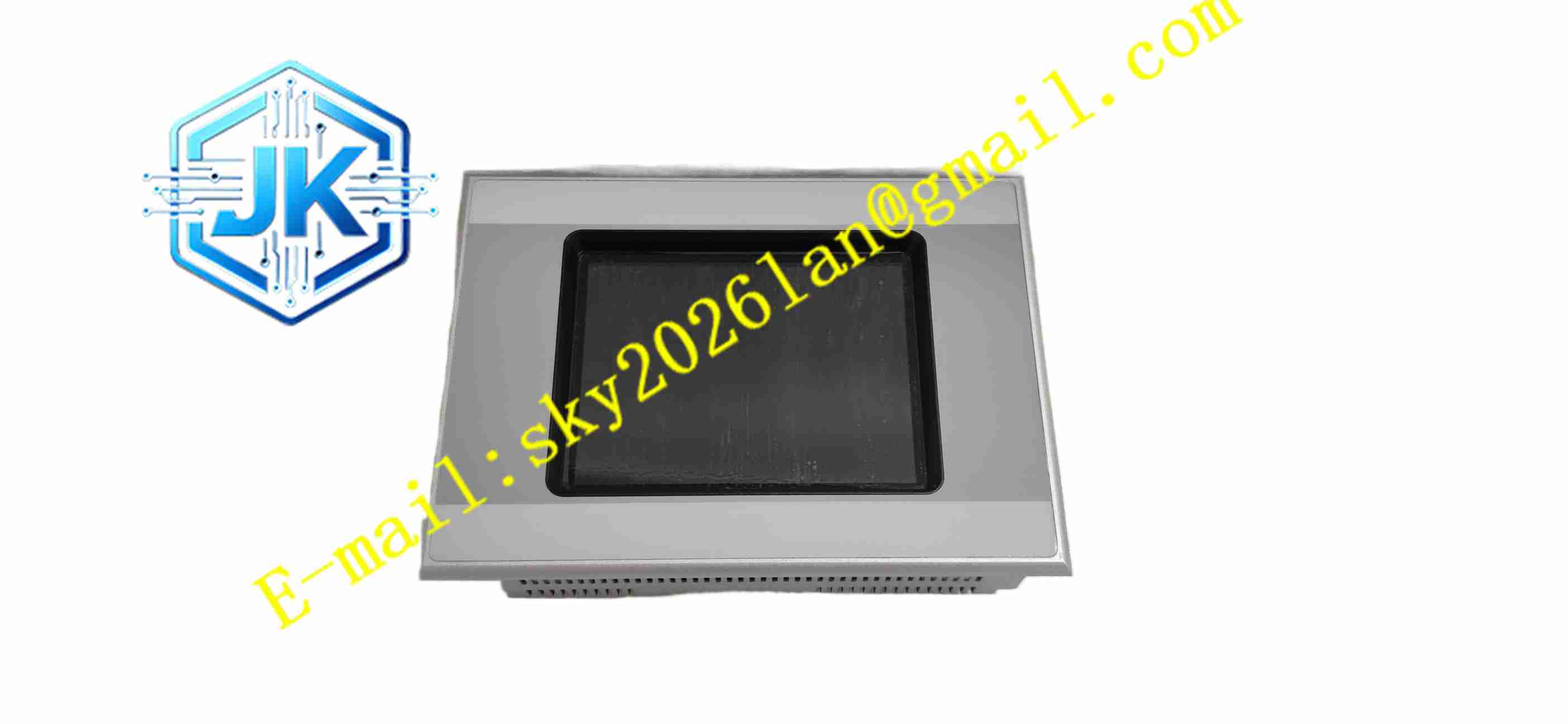

Eaton XVH-340-57MPI-1-13
技术规格： 型号：XVH-340-57MPI-1-13 屏幕尺寸：5.7 英寸 TFT 彩色液晶显示屏 触摸类型：四线电阻加固型工业触摸屏 通讯接口：MPI，西门子 MPI 协议 供电：DC24V 存储：内置 Flash，SD 卡扩展插槽 前置防护等级：IP65 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~95%，无冷凝 认证：CE、cUL
功能特点： 硬件加固设计，抗振动抗冲击能力优于标准 XVS 系列。 MPI 接口直连西门子 S7 系列 PLC，无需协议转换模块。 加固电阻触摸，在持续振动环境下触摸操作稳定。 实时报警弹窗，历史报警存储与查询。 配方管理功能，多组工艺参数存储调用。 实时与历史趋势曲线展示工艺变化。 多级密码权限管理，保护关键参数。 USB 接口支持工程下载，报警与生产数据 U 盘导出。 硬件看门狗，系统故障自动复位。
应用场景： 工程机械驾驶室操作面板，矿山辅助输送设备，重型机床，港口小型装卸设备，移动式液压成套设备，建筑机械自动化控制终端。
性能参数： 256K 彩色显示，LED 背光可调亮度 加固型工业 ARM 处理器，振动工况下稳定运行 高等级抗振动、抗冲击性能，满足移动设备测试标准 EMC 电磁兼容，强干扰环境稳定通讯 支持 7×24 小时不间断运行
材质构成： 加固阻燃 ABS 前面板，加厚钢化保护玻璃 加固型 ITO 电阻触摸薄膜 工业 TFT 液晶模组，抗震背光结构 FR4 加厚多层 PCB 主板，工业宽温元器件 高弹性耐老化橡胶密封垫圈 加固阻燃 ABS 后盖，抗震镀金连接器
结构特征： 嵌入式面板安装，背部加固卡扣锁紧结构。 正面无实体按键，全触摸操作。 背部集成电源端子、MPI 通讯口、SD 卡槽、USB 接口。 加厚整圈橡胶密封圈，抵抗振动带来的密封失效。 后盖设置加固散热格栅，被动自然散热，无风扇。 内部电路板增加固定胶与抗震支架，降低振动损伤。
工作原理： DC24V 供电后，嵌入式处理器启动 GALILEO 运行系统，加载组态工程画面。HMI 通过 MPI 总线周期读写西门子 PLC 内部变量，将设备状态、工艺参数转换为可视化画面。操作员触摸屏幕控件，HMI 下发操作指令至 PLC，完成设备控制与参数修改。报警事件自动记录时间戳，生产数据存储在闪存或 SD 卡。硬件看门狗持续监控系统运行，程序异常自动重启。内部电路板抗震结构降低振动带来的元器件脱焊风险。
安装要求： 按照样本开孔尺寸切割控制柜 / 操作箱面板，打磨开孔边缘。 设备由外侧嵌入开孔，锁紧背部加固卡扣，压紧密封垫圈。 MPI 通讯使用屏蔽双绞线，通讯线缆远离动力线缆。 DC24V 供电回路加装熔断器保护。 安装箱体保证通风，设备背部预留散热间隙。 设备外壳可靠保护接地，通讯屏蔽层单端接地。 振动工况下，固定柜体结构，降低传递至 HMI 的振动幅度。
使用注意事项： 使用 GALILEO 组态软件进行画面开发与工程下载。 禁止尖锐硬物按压触摸屏，避免划伤触摸层。 IP65 防护仅在完整装配，密封圈完好状态生效。 SD 卡必须断电插拔，带电插拔造成存储损坏。 清洁面板仅用软湿布擦拭，禁止强腐蚀溶剂。 MPI 总线按西门子规范配置终端电阻。 断电等待电容放电完成，再拆卸接线端子。
