描述

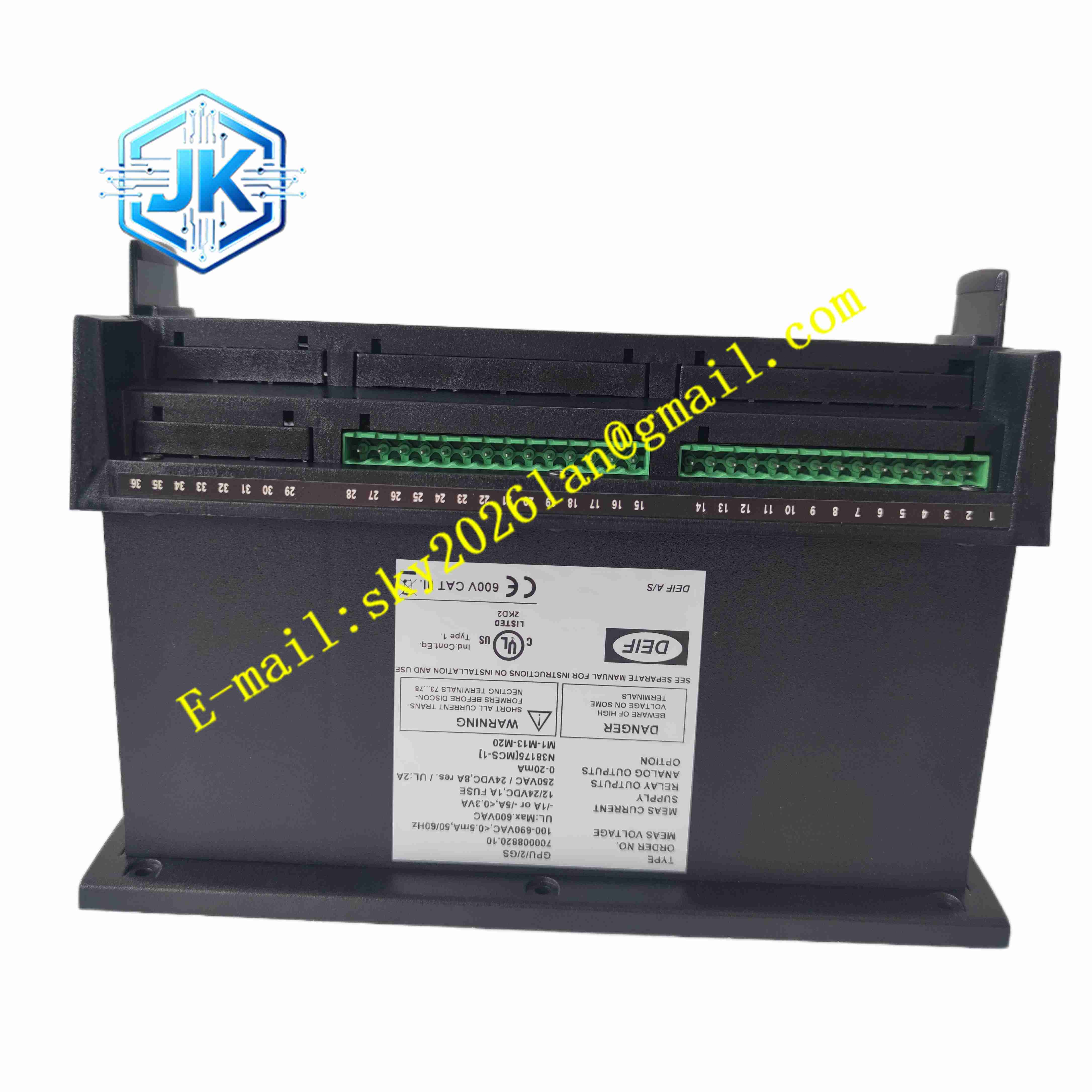

DEIF GPU2GS
技术规格
- 供电电源：24V DC，可选 AC85~250V
- 测量电压：AC 400V 三相
- 测量电流：0~5A CT 二次侧
- 测量频率：45~65Hz
- 保护功能：过压、欠压、过频、欠频、过流、逆功率、失磁、不平衡电流
- 通讯接口：RS485 Modbus RTU
- 继电器输出：4 路可编程跳闸 / 报警继电器
- 工作温度：-20℃ ~ +70℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，面板安装
- 外形尺寸：96×96×55mm
- 重量：0.42kg
功能特点
- 三相电压、电流、有功功率、无功功率、频率实时高精度测量。
- 全套发电机电气故障保护，所有保护阈值、动作延时均可独立设置。
- 故障录波功能，记录故障发生前后电压电流波形。
- 事件记录存储，保存故障类型、发生时间，最多存储 200 条事件。
- 4 路可编程继电器，可配置为报警输出或主开关跳闸输出。
- RS485 Modbus 通讯，将测量数据、故障信息上传至 SCADA 系统。
- 前面板液晶显示屏，本地查看参数、故障代码，支持按键参数设置。
- 上电硬件自检，校验采样回路、继电器回路。
- 支持单机并联、孤岛运行机组保护逻辑。
- 具备保护闭锁功能，检修状态下屏蔽跳闸输出。
应用场景
- 陆用柴油备用发电机组保护
- 船舶主发电机、应急发电机监测保护
- 电厂小型燃气发电机组保护
- 数据中心、医院不间断备用电源机组
材质构成
- 外壳：阻燃 PC 塑料面板壳体
- PCB 板：FR4 电路板，三防涂层
- 采样元件：精密电压互感器、电流采样电阻
- 主控芯片：32 位工业 MCU
- 继电器：电磁继电器，银氧化锡触点
- 显示屏：LCD 液晶显示屏，带 LED 背光
结构特征
- 96×96 标准表盘式面板安装结构，嵌入式安装于控制柜面板。
- 正面液晶屏幕与操作按键，背部布置接线端子。
- 内部电路分为信号采样单元、运算处理单元、继电器驱动单元。
- 无风扇被动散热，壳体预留散热槽。
工作原理 装置采集发电机 PT 电压、CT 电流信号，经过模数转换，实时计算电参量，对比预设保护阈值。当参数超出设定范围，装置经过设定延时，驱动继电器输出跳闸信号，切断发电机主开关。所有故障事件存入非易失存储器，同时通过 Modbus 通讯上传监控系统。
安装要求
- 嵌入式安装于控制柜面板，卡扣锁紧。
- 电压、电流二次回路使用屏蔽电缆，CT 回路严禁开路。
- 电源回路配置熔断器保护，柜体可靠接地。
- 接线完成后，接入模拟信号校验测量精度。
- 根据机组参数配置各项保护定值与动作延时。
使用注意事项
- 电流互感器二次回路运行期间禁止断开。
- 修改保护定值前记录原有参数，防止误保护。
- 检修时启用保护闭锁，避免误跳闸。
- 备件操作佩戴防静电手环。
- 定期校验保护动作可靠性。
