Deif 11-0018905 — 丹麦迪福（Deif）ASD系列综合保护控制器
Deif 11-0018905 — 丹麦迪福（Deif）ASD系列综合保护控制器 - 图片 2

Deif 11-0018905 — 丹麦迪福（Deif）ASD系列综合保护控制器

产品简介：

Deif 11-0018905 是丹麦迪福（Deif，现归属卡特彼勒Caterpillar旗下）ASD系列中的一款多功能发电机综合保护控制器。该控制器集发电机保护、监控、测量、通讯于一体，专为中大型柴油发电机组和燃气发电机组设计。它能够实时监测发电机的电压、电流、频率、功率因数、油压、水温、转速等参数，并在出现过压、欠压、过流、短路、过频、欠频、逆功率等异常时自动执行保护动作（跳闸或报警）。11-0018905属于ASD系列中带LCD人机界面的型号，操作员可直接在控制器面板上查看所有运行参数和故障记录，无需外接HMI。该产品广泛应用于船舶、海上平台、发电厂、数据中心、医院备用电源等关键供电场合。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

Deif 11-0018905 — 丹麦迪福（Deif）ASD系列综合保护控制器

技术规格：

参数项 详细规格
品牌 Deif（丹麦迪福）
系列 ASD系列（Automatic Synchronisation and Distribution）
型号 11-0018905
保护功能 过压/欠压、过流/短路、过频/欠频、逆功率、逆相序、差动保护、接地故障、转子接地故障、轴承温度、绕组温度
测量参数 三相电压（L-L/L-N）、三相电流、频率、有功功率、无功功率、功率因数、电度（kWh/kVAh）、转速、油压、水温、电池电压
显示方式 128×64像素图形LCD，带背光，中文/英文菜单可选
输入通道 8路模拟量输入（4~20mA / 0~10V / PT100），4路数字量输入（干接点），2路继电器输出
通讯接口 RS-485（Modbus RTU），RS-232，CAN bus（可选）
同步功能 自动准同期并网（电压差、频率差、相位差自动检测与调节）
供电电压 24V DC / 110V DC / 230V AC（宽范围）
功耗 典型5W（含LCD背光）
防护等级 IP54（前面板）
工作温度 -25°C ~ +70°C
安装方式 嵌入式安装（96×96mm开孔）
尺寸 96 × 96 × 85mm（面板尺寸）
重量 约0.6kg
认证 DNV-GL、BV、LR、ABS、CE、UL
产地 丹麦

功能特点：

  • 综合保护：集成超过20种保护功能，覆盖发电机运行中所有常见故障类型，单台控制器替代多个独立保护继电器
  • LCD图形显示：128×64像素LCD可同时显示电压、电流、频率、功率等8个参数，操作员无需外接HMI即可全面监控
  • 自动准同期：内置自动准同期算法，可自动检测并调节电压差、频率差、相位差，在满足并网条件时自动合闸，无需人工干预
  • 事件记录：内置黑匣子功能，可记录最近50次故障事件（含时间戳和参数值），便于故障分析
  • 可编程逻辑：支持用户自定义保护参数和逻辑，通过面板按键或PC软件（Deif Utility）配置
  • Modbus通讯：标准RS-485 Modbus RTU协议，可与上位SCADA系统、PLC、BMS系统无缝对接
  • 差分保护：支持发电机纵差保护和定子接地保护，灵敏度极高，适用于大型发电机

应用场景：

  • 船舶主发电机保护（货船、客轮、军舰、游艇）
  • 海上石油平台发电机保护
  • 柴油发电厂（500kW~5MW）
  • 数据中心备用柴油发电机
  • 医院/学校/商场备用电源系统
  • 矿山/隧道施工临时供电

性能参数：

参数 数值
电压测量精度 ±0.5%
电流测量精度 ±0.5%
频率测量精度 ±0.01Hz
保护动作时间 过压/欠压：<100ms；过流：<50ms；差动：<30ms
同期合闸精度 相位差<5°，频率差<0.1Hz，电压差<5%
MTBF >100,000小时
存储温度 -40°C ~ +85°C
抗振动 符合IEC 60068-2-6（5g）
抗冲击 符合IEC 60068-2-27

材质构成：

  • 外壳：阻燃PC+ABS工程塑料（UL94 V-0级），灰色
  • 前面板：4mm钢化玻璃+铝合金边框，IP54密封
  • PCB：4层FR-4高Tg板， conformal coating三防漆涂覆
  • 继电器：Omron/TE功率继电器，银镍合金触点
  • LCD：FSTN型液晶屏，LED背光
  • 连接器：M12航空插头（信号）+ 螺钉端子（动力/模拟量）
  • 按键：硅胶防水按键，寿命>100万次

结构特征：

  • 正方形面板，96×96mm标准开孔
  • 前面板：LCD显示屏（上部）+ 4个操作按键（下部）+ LED状态指示灯（左侧）
  • 顶部：M12航空插头（通讯+电源）
  • 底部：3排螺钉端子（模拟量输入、数字量输入、继电器输出、电源）

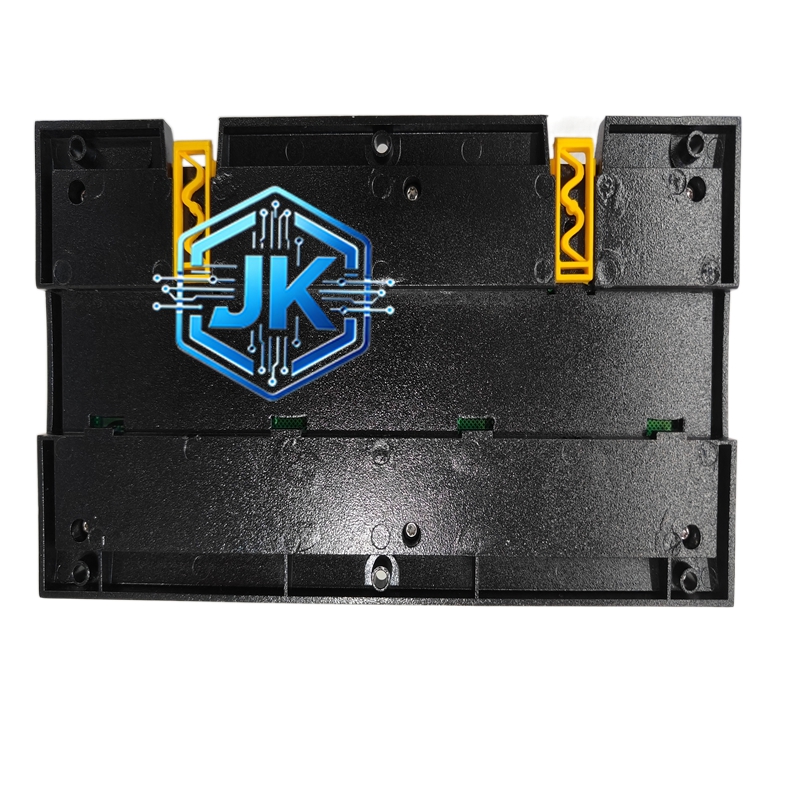

  • 背面：散热孔+安装支架

工作原理：

发电机的电压、电流信号经CT/PT变换后送入控制器模拟量输入通道，ADC以10kHz频率采样。微处理器实时计算电压、电流、频率、功率等参数，与用户设定的保护阈值比较。当任一参数超过阈值时，保护逻辑在30~100ms内驱动继电器输出跳闸信号，切断断路器。自动准同期功能通过比较发电机与电网的电压、频率、相位，在三者均满足条件时发出合闸指令。

安装要求：

  • 96×96mm开孔嵌入安装，使用卡扣固定
  • CT/PT二次线使用屏蔽双绞线，屏蔽层单端接地
  • 数字量输入使用干接点，不可接入带电信号
  • 继电器输出不可直接驱动大功率负载（>5A需加中间继电器）
  • 接地线截面积≥2.5mm²，接地电阻<4Ω

使用注意事项：

  • 电压输入不可超过600V AC，否则会烧毁输入模块
  • CT二次侧严禁开路，否则会产生高压危险
  • 保护参数需根据发电机铭牌和电网要求设置，不可随意更改
  • LCD背光寿命约50,000小时，老化后需更换前面板
  • 定期检查继电器触点，每2年建议更换一次
