描述

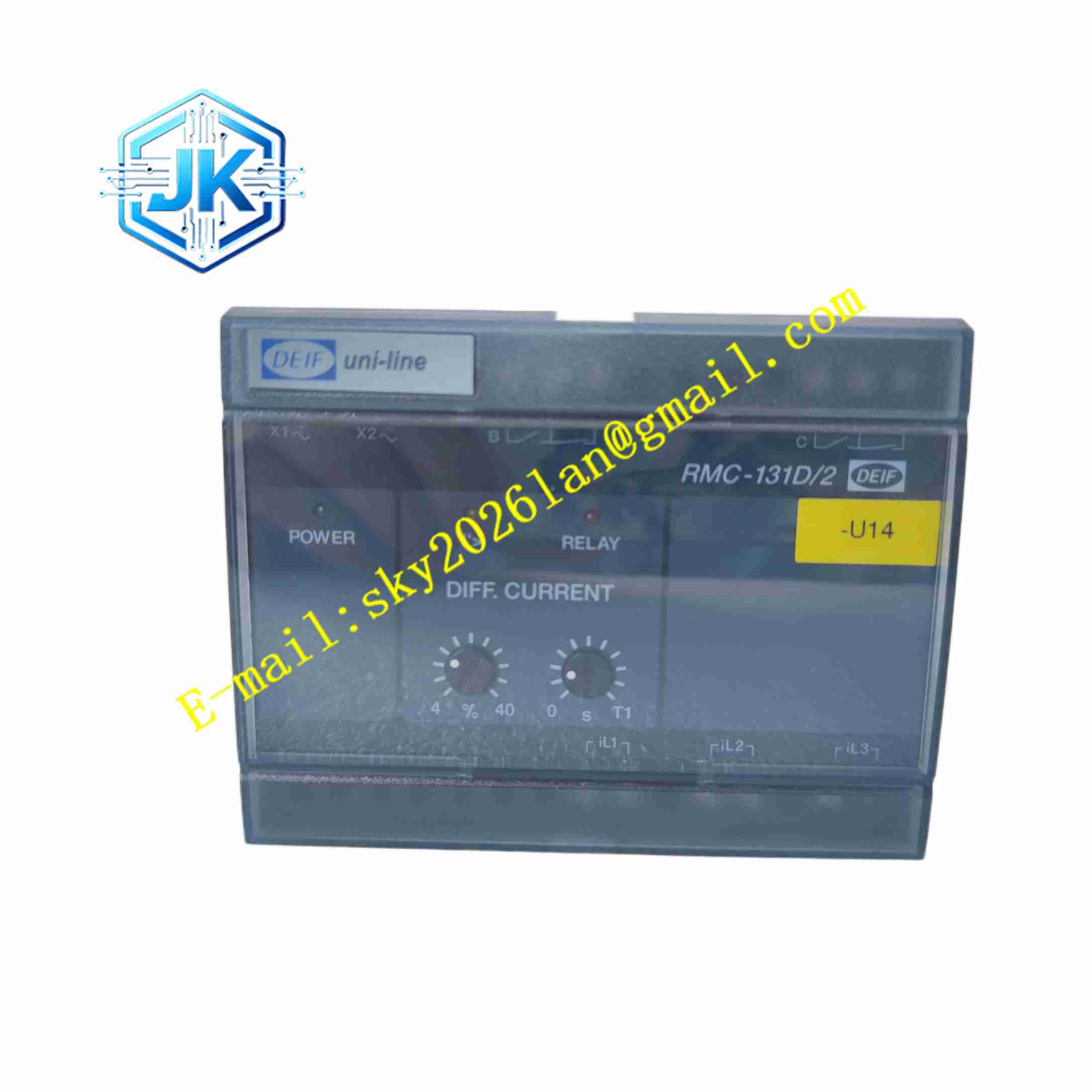

DEIF RMC-131D2 差动保护继电器
技术规格 型号：RMC-131D2 品牌：DEIF 保护类型：三相差动保护 ANSI 87 测量原理：RMS 有效值电流采样，故障峰值快速检测 差动电流整定范围：100%～400% 额定电流 输出触点：2 组并联继电器输出触点 供电电源：24V DC 直流供电 安装方式：NS35 DIN 导轨安装或者底座面板安装 工作温度：-20℃ ~ +60℃ 存储温度：-40℃ ~ +85℃ 相对湿度：5%～90%，无凝露 防护等级：IP40（柜体安装，前面板） 通信接口：可选 RS485 Modbus RTU 接口
功能特点 实时采集发电机机端和中性点侧三相电流，计算每相差动电流。 故障检测响应速度快，短路故障触发后迅速驱动跳闸继电器动作。 前面板 LED 指示灯，分别显示故障告警、继电器动作状态。 支持延时跳闸参数设置，区分瞬时故障和永久性绕组故障。 独立辅助转换触点，向外输出故障报警信号至中控系统。 硬件具备过压、反接保护，防止电源接线错误损坏设备。 密码保护参数整定界面，防止非授权人员修改保护定值。 内部故障自检功能，持续监测继电器自身硬件电路健康状态。
应用场景 船舶主发电机差动保护，陆用柴油发电机组保护，小型同步发电机绕组短路保护，海上平台发电机保护，船舶配电系统故障保护，应急发电机组安全保护。
性能参数 电流测量精度满足 0.5 级工业保护仪表标准。 故障动作响应时间低于 50 毫秒，实现快速切断故障电源。 在强电磁干扰配电柜内，电流采样数据保持稳定不漂移。 继电器触点额定负载支持 250V AC，5A 分断能力。 断电后内部存储的保护定值永久保存，不会丢失。 宽温区间内，差动动作阈值不会随温度变化偏移。
材质构成 外壳：黑色阻燃工程塑料壳体，前面板为高刚性绝缘塑料。 主板：FR4 多层工业印制电路板，喷涂三防保护涂层。 核心元器件：电流采样互感器、高精度 ADC 采样芯片、微控制器、继电器驱动芯片、功率继电器、EEPROM 存储芯片。 接线端子：镀金铜合金螺丝端子，抗氧化，适合长期振动工况。 指示灯：高亮度红色 LED 状态指示灯。 紧固件：钢制防锈螺丝，DIN 导轨弹簧卡扣。
结构特征 标准导轨模块式长方体结构，适配电气柜 35mmDIN 导轨。 设备正面集成参数整定拨码 / 按键窗口、LED 状态指示灯、铭牌标识。 背部集成三相电流输入端子、电源端子、继电器输出接线端子。 壳体内部电路分区布局，模拟采样电路与继电器驱动电路物理隔离。 外壳预留散热缝隙，依靠自然对流散热，无风扇设计。 壳体卡扣结构，可快速拆装，无需拆卸接线即可取下本体。
工作原理 发电机两端的电流互感器采集三相电流信号送入继电器，主板采样电路转换电流信号为数字量。微控制器实时对比同一相的流入、流出电流，正常工况下流入和流出电流矢量平衡，差动电流数值接近零。当发电机定子绕组发生内部短路，两侧电流矢量不再平衡，差动电流超过设定阈值，内部驱动电路触发功率继电器动作，输出跳闸信号，切断发电机断路器。同时前面板故障 LED 点亮，并将故障事件上传至上位监控系统。自检电路持续监测采样回路与电源状态，硬件异常时触发故障告警。
安装要求 将设备卡装在电气柜 NS35 标准 DIN 导轨上，确认弹簧卡扣完全锁紧。 按照图纸接入发电机两侧三相电流互感器二次线缆，电流回路接线必须牢固。 接入 24V 直流供电线路，严格区分正负极。 完成保护定值整定，设置差动动作阈值、跳闸延时参数。 接线完成后执行电流回路极性校验，极性接反会造成保护误动作。 预留足够空间，模块上下保留通风间隙，避免周边大功率元件热量堆积。 柜体做好屏蔽接地，降低变频器、大功率接触器带来电磁干扰。
使用注意事项 电流互感器二次回路严禁开路，通电状态下禁止断开电流接线端子。 定期紧固接线端子，振动环境会造成螺丝松动，引发采样异常。 禁止在超出额定供电电压范围下给设备上电。 不允许未经授权拆开壳体，内部高压回路存在触电风险。 修改保护定值前，记录原有参数，完成参数备份。 设备通电前检查线路绝缘，避免短路损坏内部采样互感器。 定期校验保护动作特性，按照电气维护周期进行继电保护试验。
