描述
Touch Screen 12-230-0851-I — 迪福（Deif）专用10.4英寸彩色触摸屏人机界面
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Deif（丹麦迪福） |
| 型号 | 12-230-0851-I |
| 显示屏尺寸 | 10.4英寸TFT彩色液晶 |
| 分辨率 | 800 × 600像素（SVGA） |
| 触控方式 | 4线电阻式触摸屏（支持手套操作） |
| 亮度 | 450 cd/m²（典型值） |
| 对比度 | 500:1 |
| 背光 | LED背光，寿命>30,000小时 |
| 处理器 | ARM Cortex-A8，500MHz |
| 内存 | 256MB DDR2 RAM + 2GB Flash |
| 操作系统 | Linux（定制） |
| 通讯接口 | 1×RS-485（Modbus RTU）、1×RS-232、1×RJ45以太网（10/100Mbps） |
| 扩展接口 | 1×USB Host、1×SD卡槽 |
| 供电电压 | 24V DC（宽范围：12~30V DC） |
| 功耗 | 典型8W，最大15W |
| 防护等级 | 前面板IP65 / IP67（NEMA 4X） |
| 工作温度 | -25°C ~ +70°C |
| 抗振动 | 符合IEC 60068-2-6（5g） |
| 安装方式 | 嵌入式安装（开孔约270×210mm） |
| 重量 | 约1.8kg |
| 认证 | DNV-GL、BV、LR、CE、UL |
| 产地 | 丹麦 |
功能特点：
- 专用发电机监控界面：内置Deif ASD控制器专用监控画面，一键切换电压、电流、功率、频率等8参数显示
- 电阻式触摸屏：支持戴手套操作，适合船舶和海上平台等需要卫生防护的场合
- 以太网通讯：可直接连接船舶局域网或工厂SCADA系统，实现远程监控
- 历史曲线：内置数据记录功能，可存储最近72小时的运行数据曲线，支持USB导出
- 多语言支持：中文、英文、丹麦文、挪威文等10种语言可选
- IP65/IP67前面板：可直接用水冲洗，适用于船舶驾驶台、海上平台控制室等潮湿环境
- 一键报警：紧急报警按钮（红色），按下后立即向SCADA系统发送最高优先级报警
应用场景：
- 船舶发电机监控（驾驶台、机舱集控室）
- 海上石油平台发电机监控
- 陆地发电厂集中监控室
- 数据中心发电机房监控
- 医院/学校备用发电机监控
性能参数：
| 参数 | 数值 |
|---|---|
| 触摸屏寿命 | >100万次点击 |
| 响应时间 | <16ms |
| 视角 | 上下左右80°/80°/80°/80° |
| MTBF | >50,000小时 |
| 启动时间 | <10秒（冷启动） |
| EMC | 符合EN 61000-6-2工业B级 |
材质构成：
- 前面板：6mm钢化玻璃 + 铝合金边框（阳极氧化，RAL 7035灰色），IP65密封
- 后壳：压铸铝合金（ADC12），表面粉末喷涂
- 散热：内部铝合金散热片，无风扇自然散热
- 连接器：M12航空插头（电源+以太网+串口），IP67防护
- 按键：不锈钢按键（电源+亮度+/-），寿命>100万次
- 密封件：硅胶密封圈，耐温-40°C~+200°C

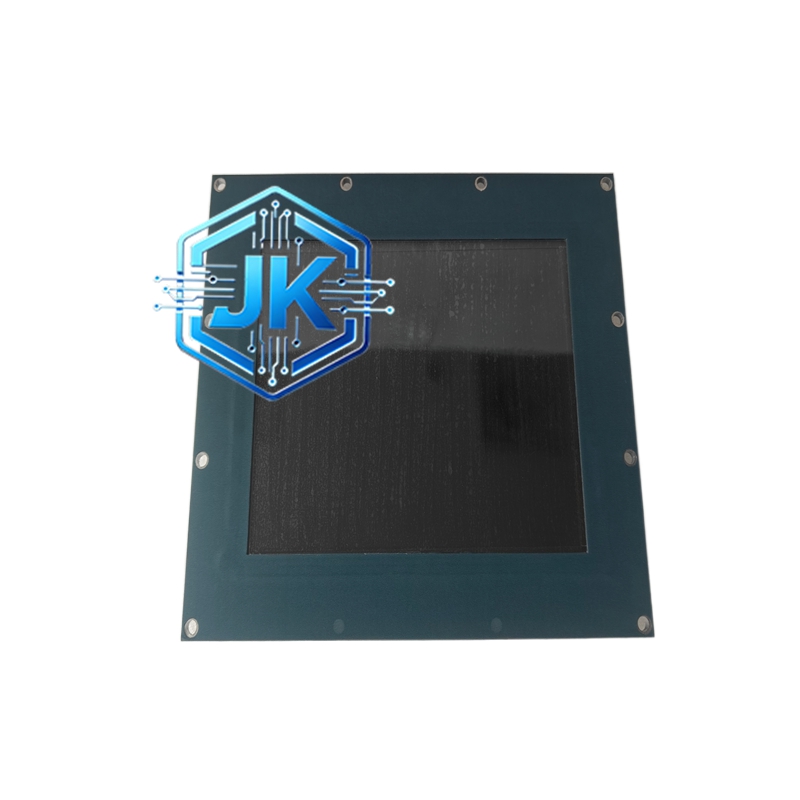

结构特征：
- 矩形平板，尺寸约280×210×55mm（宽×高×厚）
- 前面板为平面钢化玻璃，4角有安装孔（嵌入式安装）
- 背部设有VESA 75/100标准安装孔（支架安装）
- 顶部：2个M12航空插头（电源+以太网）
- 底部：1个M12航空插头（RS-485/RS-232）+ USB + SD卡槽
- 左侧：红色紧急报警按钮
- 右侧：音量+/-按键
工作原理：
ARM处理器运行Linux系统和Deif专用HMI软件。操作员通过电阻触摸屏输入指令，触摸控制器将坐标转换为数字信号传送给处理器。处理器通过RS-485读取Deif ASD控制器的实时数据，通过以太网上传至SCADA系统。HMI软件将数据以图形化方式显示（仪表盘、曲线、柱状图等），操作员可通过触摸屏修改保护参数、确认报警、查看历史记录。
安装要求：
- 嵌入式安装：控制柜面板开孔270×210mm，从前面插入，背面4颗螺钉固定
- VESA支架安装：使用VESA 75/100支架固定于墙壁
- M12航空插头连接，拧紧后确保密封圈到位
- 接地线连接至机柜接地排
使用注意事项：
- 触摸屏表面用微湿软布擦拭，不可使用酒精或有机溶剂
- 电阻屏需用指甲或触控笔操作，戴普通手套不可操作
- SD卡插拔需先关机
- 长期不用每3个月开机一次，防止CMOS电池耗尽
- 前面板密封圈每年检查一次
