描述

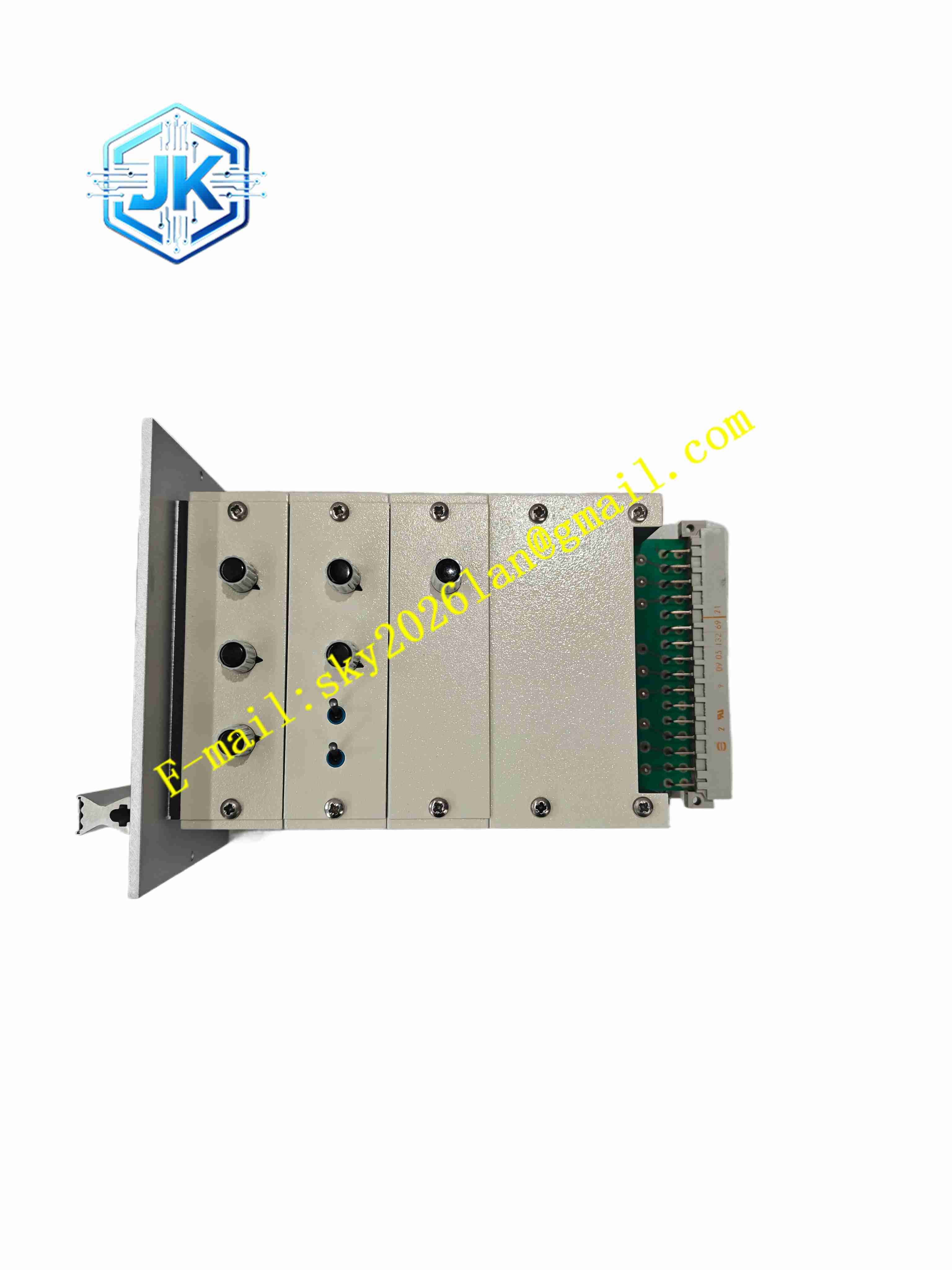

DEIF FAS-2R
技术规格
- 测量电压：AC 100V~480V，50Hz/60Hz 自适应
- 供电电源：AC80~250V 或 DC24V 可选
- 合闸输出：继电器干接点输出
- 调节输出：调速模拟输出、调压模拟输出
- 相位检测精度：±1°
- 频率检测精度：±0.1Hz
- 电压检测精度：±1% FS
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 安装方式：35mm DIN 导轨安装
- 防护等级：IP20
功能特点
- 自动同期功能，监测发电机和母线电压、频率、相位，自动调节机组转速、电压
- 断路器合闸时间补偿，提前输出合闸指令，补偿断路器机械合闸延时
- 失步保护、电压差超限、频率差超限闭锁合闸，不满足条件禁止合闸输出
- 过压、欠压、过频、低频保护，异常时闭锁同期并输出报警信号
- 前面板电位器，可直接设置电压差、频率差、同步窗口、合闸延时参数
- 多组 LED 状态指示灯，显示同步状态、电压、频率、合闸允许状态
- 继电器干接点输出，直接驱动断路器合闸回路
- 抗振动设计，满足船级社振动冲击要求，适配船舶电站环境
- 独立硬件保护回路，通讯故障不影响同期闭锁保护功能
应用场景
- 船舶小型柴油发电机组自动并车控制
- 工厂自备应急柴油发电机与电网同期并网
- 数据中心备用电源机组同期控制
- 小型燃气发电机组并联母排同期合闸
材质构成
- 外壳：阻燃增强 PA 工程塑料壳体
- PCB 主板：FR4 玻纤工业电路板，三防涂覆
- 采样器件：电压分压采样电阻、电压互感器
- 输出器件：信号继电器、光耦隔离芯片
- 无源元件：薄膜电容、金属膜电阻、压敏浪涌吸收器件
- 调节部件：精密多圈电位器
- 接线端子：弹簧快速接线端子
结构特征
- 标准 DIN 导轨模块化壳体，窄型机身，控制柜内多模块并排安装
- 前面板布置调节电位器、状态 LED 指示灯，标识清晰
- 背板多组弹簧端子，分为发电机电压输入、母线电压输入、供电电源、合闸输出、调速调压输出端子
- 内部电路分区，高压采样区、信号调理区、逻辑运算区电气隔离
- 无风扇自然散热结构，降低粉尘堆积影响
工作原理 设备接入发电机电压、母线电压采样信号，电源上电后持续采集两侧电压幅值、频率、相位。内部逻辑单元对比两侧参数，输出调节信号至机组调速器与 AVR 励磁调节器，调整发电机频率与电压，缩小电压差、频率差、相位差。当所有参数进入预设同步窗口，控制器结合断路器合闸延时，提前输出合闸继电器信号驱动断路器闭合。一旦电压、频率超出设定阈值，硬件回路直接闭锁合闸输出，防止非同期并网事故。
安装要求
- 卡扣固定在 35mm 标准 DIN 导轨，模块之间预留通风间隙
- 电压采样线缆使用屏蔽线，屏蔽层单点接地
- 电压采样回路加装熔断器，保护板卡采样回路
- 动力电缆与电压采样信号线分开敷设，降低干扰
- 控制柜内保持干燥，温度维持 – 20℃～+70℃，无凝露
- 上电前根据机组断路器合闸时间，设置合闸补偿参数、同步窗口阈值
使用注意事项
- 电压采样接线必须区分发电机侧与母线侧，接反会造成同期逻辑失效
- 合闸继电器接点容量有限，不可直接驱动大功率合闸线圈，中间增加辅助继电器
- 每次大修后，必须做同期模拟测试，验证合闸窗口与闭锁保护
- 船舶应用环境定期检查接线端子，防止振动造成端子松动
- 维护前断开电压采样回路，高压采样回路存在触电风险
- 备件存放于干燥环境
