描述

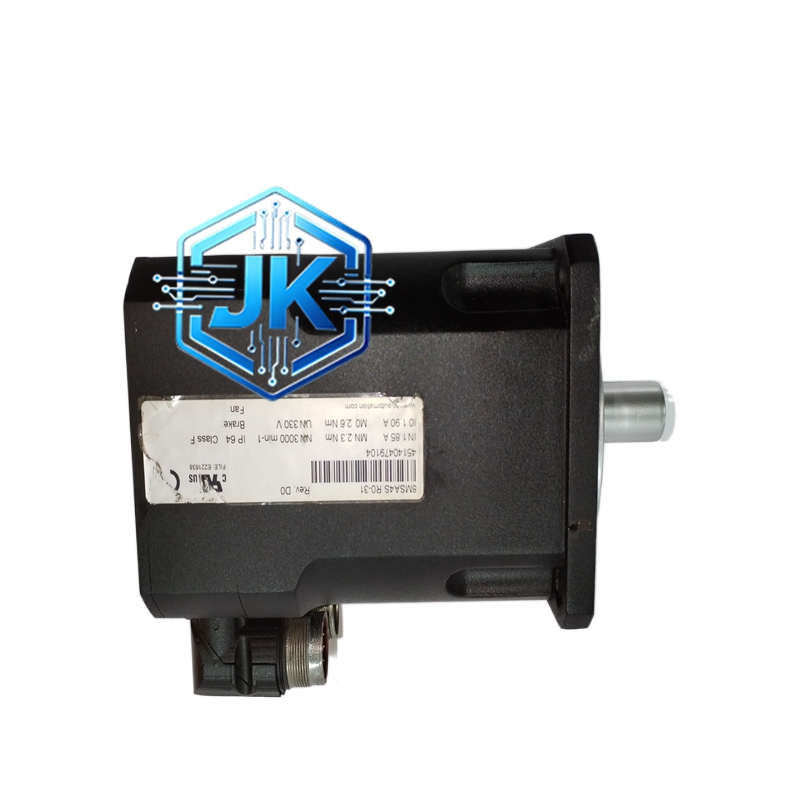

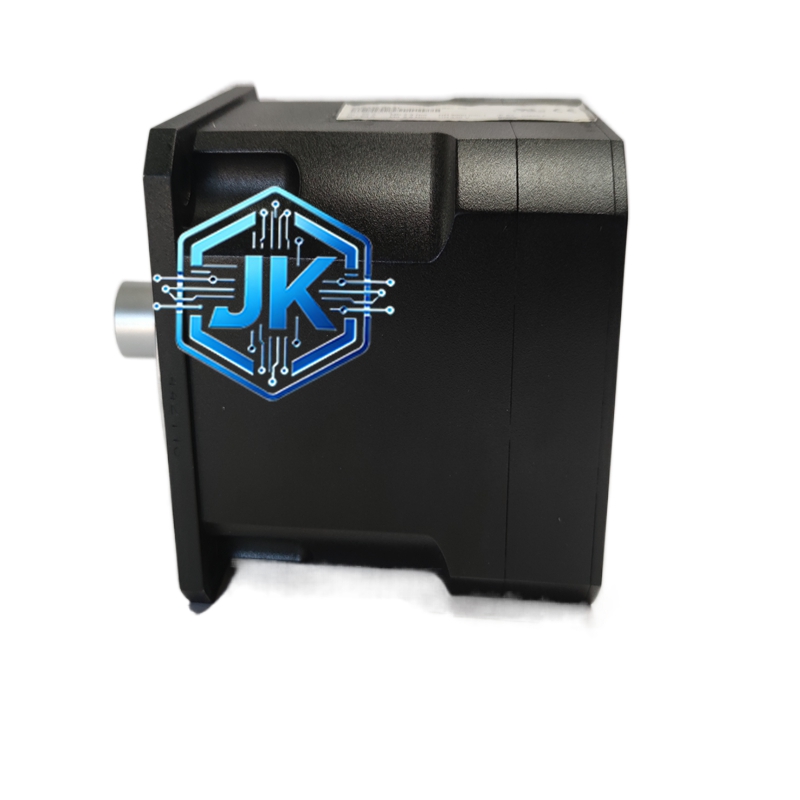

B&R 8MSA4S.R0-31 — 贝加莱（B&R）X20系列超短机身永磁同步伺服电机
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | B&R（贝加莱） |
| 系列 | X20 8MSA4S系列 |
| 型号 | 8MSA4S.R0-31 |
| 电机类型 | 永磁同步电机（PMSM） |
| 法兰尺寸 | 约42mm至60mm级别（SM 42/SM 60区间） |
| 机身长度 | 31mm（超短型，该系列最短机身） |
| 额定转速 | 3000 RPM（典型值） |
| 最大转速 | 4500 RPM |
| 额定扭矩（连续） | 约0.12 Nm |
| 峰值扭矩（3秒） | 约0.36 Nm |
| 额定功率 | 约40W |
| 额定电压 | 48V DC（配合B&R伺服驱动器） |
| 编码器 | 增量式光学编码器，1280线/转（1280 PPR），A/B/Z三相输出 |
| 编码器分辨率 | 四倍频后5120脉冲/转，每脉冲对应0.07°机械角度 |
| 轴伸类型 | 光轴，带标准键槽（DIN 6885-1） |
| 轴径 | 8mm |
| 键槽规格 | 键宽3mm，键深1.5mm，键长14mm |
| 防护等级 | IP65（全封闭，防尘防水喷射） |
| 绝缘等级 | F级（155°C） |
| 工作温度 | -10°C ~ +40°C（连续运行） |
| 冷却方式 | 自然对流冷却（无风扇） |
| 转子惯量 | 极低，约0.005 g·cm² |
| 电气时间常数 | 约0.6 ms |
| 机械时间常数 | 约1.8 ms |
| 重量 | 约0.25kg ~ 0.30kg（不含电缆） |
| 认证 | CE、UL、RoHS、cUL |
| 产地 | 奥地利 |
功能特点：
- 超短机身31mm：在42~60mm法兰尺寸范围内实现最短机身长度，整机长度仅约70mm（含轴伸），是B&R伺服电机中空间占用最小的型号，适合安装空间极度受限的场合
- 带键槽轴伸设计：可直接安装标准联轴器、同步轮、齿轮，机械连接可靠无背隙，无需额外胀紧套
- 1280线高分辨率编码器：四倍频后5120脉冲/转，定位精度可达±0.005mm级别，满足高精度定位需求
- IP65全封闭防护：阳极氧化铝合金外壳加氟橡胶密封，完全防尘并可承受高压水枪喷射，适用于食品、医药、半导体等洁净或潮湿环境
- 极低转子惯量：转子惯量仅0.005g·cm²，加速减速响应极快（机械时间常数仅1.8ms），适合高频启停场合
- quiet低噪音运行：斜槽转子设计（Skewed Rotor），有效降低齿槽转矩和电磁噪音，运行噪音<45dB(A)
- 即插即用：标准M12航空插头（8针）连接编码器和动力线，与B&R ACOPOS系列伺服驱动器（如8LSA46、8LSA75）完美匹配
- 宽电压适应：配合B&R驱动器支持36~75V DC母线电压
应用场景：
- 贴片机（SMT）吸嘴轴驱动
- 半导体设备晶圆传输机构
- 微型阀门驱动（气动/电动调节阀）
- 光学平台精密旋转台
- 医疗设备微型旋转机构（如CT机部件）
- 纺织机械导纱器
- 小型机械臂末端执行器
- 激光打标机振镜驱动
- 精密点胶机轴驱动
性能参数：
| 参数 | 数值 |
|---|---|
| 最大连续转速 | 3000 RPM |
| 最大瞬时转速 | 4500 RPM |
| 连续扭矩（25°C） | 0.12 Nm |
| 峰值扭矩（3秒） | 0.36 Nm |
| 扭矩常数（Kt） | 约0.038 Nm/A |
| 反电动势常数（Ke） | 约3.6 V/krpm |
| 转子惯量 | 0.005 g·cm² |
| 电气时间常数 | 0.6 ms |
| 机械时间常数 | 1.8 ms |
| 最大加速度 | 3000 RPM/s |
| 最大减速度 | 3000 RPM/s |
| MTBF | >80,000小时 |
| 防护等级 | IP65 |
| 绝缘等级 | F级（155°C） |
材质构成：
- 外壳：阳极氧化铝合金（6061-T6），表面硬质氧化处理，耐磨耐腐蚀，厚度约1.5mm
- 定子铁芯：0.35mm厚硅钢片叠压，环氧树脂真空浸漆（VPI）绝缘，绝缘等级H级
- 定子绕组：铜线（Cu，纯度99.95%），耐温155°C聚酯亚胺漆包线
- 转子：稀土钕铁硼永磁体（NdFeB，N42SH级），表面镀镍铜镍三层防腐处理，耐温150°C
- 轴承：日本NSK高精度单列深沟球轴承（608ZZ级别），预紧设计，润滑脂为高温长效脂
- 编码器盘：玻璃光栅盘（刻线精度±1角分），透光率>90%
- 编码器光源：高亮度红色LED，寿命>50,000小时
- 密封件：氟橡胶（FKM/Viton）O型圈，耐温-20°C~+200°C，耐油耐化学腐蚀
- 电缆：PUR聚氨酯护套，耐油耐磨耐弯曲，弯曲寿命>500万次，M12航空插头（8针，IP67）
- 键槽：轴伸端精密铣削键槽，公差H7
结构特征：
- 圆柱形机身，法兰直径约42~60mm，法兰厚度约8mm，4个安装孔（M4螺孔，孔距约36mm）
- 机身总长仅约70mm（含轴伸），是同法兰尺寸电机中最短的
- 轴伸端为带键槽光轴，直径8mm，长度12mm，键槽宽3mm深1.5mm
- 尾部为编码器和动力线接线区，配有M12航空插头（8针）
- 法兰与机身之间设有散热槽（4条，深度2mm），增强自然散热
- 整机重量约0.25~0.30kg
工作原理：
B&R ACOPOS伺服驱动器输出三相交流电（通过SVPWM空间矢量调制）供给电机定子绕组，产生旋转磁场。转子上的钕铁硼永磁体在旋转磁场作用下同步旋转。编码器实时反馈转子位置信号给驱动器，驱动器通过FOC（磁场定向控制）算法精确调节电流的幅值和相位，实现对转速、位置和转矩的高精度闭环控制。1280线编码器提供高分辨率位置反馈，四倍频后每转5120个脉冲，配合驱动器的电子齿轮功能可实现微米级定位精度。
