描述

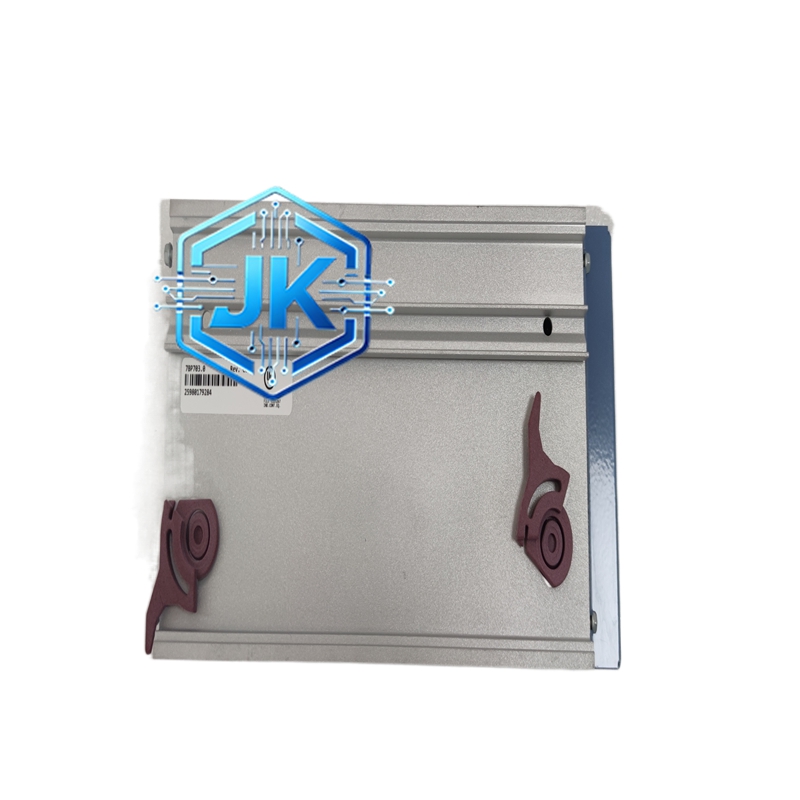

B&R 7CP476-010.9 — 贝加莱（B&R）Power Panel系列工业平板电脑
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | B&R（贝加莱） |
| 系列 | Power Panel C系列 |
| 型号 | 7CP476-010.9 |
| 显示屏尺寸 | 10.4英寸TFT彩色液晶 |
| 分辨率 | 800×600像素（SVGA） |
| 触控方式 | 电阻式触摸屏（4线电阻），支持手套操作 |
| 处理器 | Intel Atom E3845（4核，1.91GHz） |
| 内存 | 2GB DDR3L RAM |
| 存储 | 8GB eMMC闪存 |
| 操作系统 | Windows 10 IoT Enterprise（B&R定制版） / Linux可选 |
| 通讯接口 | 2×RJ45以太网（10/100/1000Mbps）、1×USB 3.0、1×USB 2.0、1×RS-232串口 |
| 扩展接口 | 1×SD卡槽、1×CFast卡槽 |
| 供电电压 | 24V DC（宽电压输入：12~30V DC） |
| 功耗 | 典型15W，最大25W |
| 防护等级 | 前面板IP65 / IP67（NEMA 4X） |
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -20°C ~ +70°C |
| 抗振动 | 符合IEC 60068-2-6（3g） |
| 抗冲击 | 符合IEC 60068-2-27（1m跌落） |
| 认证 | CE、UL、FCC、ATEX Zone 2（可选） |
| 重量 | 约1.8 kg |
| 安装方式 | 面板嵌入式 / 支架式 / 壁挂式 |
| 产地 | 奥地利 |
功能特点：
- 大尺寸10.4英寸触摸屏：800×600分辨率，色彩丰富，在强光下也可清晰读取，适合操作员长时间监控
- 电阻式触摸屏：支持戴手套操作，适用于食品、医药等需要卫生防护的场合
- 高性能处理器：Intel Atom四核处理器，运行B&R Automation Studio和HMI软件流畅无卡顿
- 双以太网口：一个口连接控制器/PLC，另一个口连接上层SCADA/MES系统，实现双网隔离
- 丰富的通讯接口：RS-232串口可直接连接变频器、仪表、条码枪等第三方设备
- Windows 10 IoT：兼容所有Windows应用，可运行Office、浏览器、远程桌面等
- CFast卡槽：支持CFast存储卡，方便数据备份和系统恢复
- 宽电压输入：12~30V DC自适应，适应不同现场供电条件
- IP65/IP67前面板：可直接用水冲洗，适用于食品饮料、水处理等潮湿环境
- B&R原生集成：与B&R Automation Studio完美集成，支持AR Views、mapp View、mapp Technolog等HMI开发环境
应用场景：
- 包装机械：操作员通过触摸屏设置包装参数、监控生产数量
- 印刷机械：颜色调节、套准控制、故障诊断
- 数控机床：程序选择、刀具管理、状态监控
- 机器人：示教编程、运行监控、报警管理
- 食品饮料：配方管理、批次追踪、清洗程序控制
- 水处理：工艺参数设定、泵阀控制、报警记录
性能参数：
| 参数 | 数值 |
|---|---|
| 触摸屏寿命 | >100万次点击 |
| 亮度 | 450 cd/m²（典型值） |
| 对比度 | 800:1 |
| 视角 | 上下左右80°/80°/80°/80° |
| 响应时间 | <16ms |
| MTBF | >50,000小时 |
| 启动时间 | <15秒（冷启动） |
| 背光寿命 | >30,000小时 |
| EMC | 符合EN 61000-6-2工业环境标准 |
材质构成：
- 前面板：钢化玻璃（厚度4mm）+ 铝合金边框，IP65/IP67密封
- 后壳：压铸铝合金（ADC12），表面粉末喷涂（RAL 7035灰色）
- 散热片：内部铝合金散热鳍片 + 无风扇自然散热（部分型号有风扇）
- 连接器：M12航空插头（电源和以太网），IP67防护
- 按键：不锈钢按键（电源、亮度+/-），寿命>100万次
- 密封件：硅胶密封圈，耐温-40°C~+200°C
结构特征：
- 矩形平板设计，尺寸约280×210×55mm（宽×高×厚，不含安装支架）
- 前面板为平面钢化玻璃，4角设有安装孔（用于面板嵌入式安装）
- 背部设有VESA 75/100标准安装孔（用于支架或壁挂安装）
- 顶部设有2个M12航空插头（电源+以太网1）
- 底部设有1个M12航空插头（以太网2）+ 1个DB9串口 + USB接口
- 侧面设有SD卡槽和CFast卡槽，配有防尘盖
工作原理：
处理器运行Windows 10 IoT操作系统和B&R HMI运行时软件（如Automation Runtime）。操作员通过电阻式触摸屏输入指令，触摸控制器将触摸坐标转换为数字信号传送给处理器。处理器根据HMI程序逻辑，通过以太网与B&R控制器（如X20、X67、ACOPOS系列）通讯，读取实时数据并下发控制指令。双以太网口实现控制器网络和管理网络的物理隔离，确保控制实时性和信息安全性。
安装要求：
- 面板嵌入式安装：在控制柜面板上开孔（270×200mm），将HMI从前面插入，背面用4颗螺钉固定
- VESA支架安装：使用VESA 75/100支架固定于墙壁或设备上
- 壁挂安装：使用壁挂支架，安装高度建议操作员视线高度（1.2~1.6m）
- 电源和以太网线使用M12航空插头连接，拧紧后确保密封圈到位
- 接地线连接至机柜接地排
使用注意事项：
- 触摸屏表面不可使用酒精或有机溶剂擦拭，需用微湿软布
- 电阻屏需用指甲或触控笔操作，不可戴普通手套（需专用导电手套）
- CFast卡槽插拔时需先关机，防止数据损坏
- 长期不用时建议每3个月开机一次，防止电池（CMOS）耗尽
- 固件升级需通过B&R Automation Studio进行，不可直接刷写
- 前面板密封圈每年检查一次，老化时及时更换
