描述

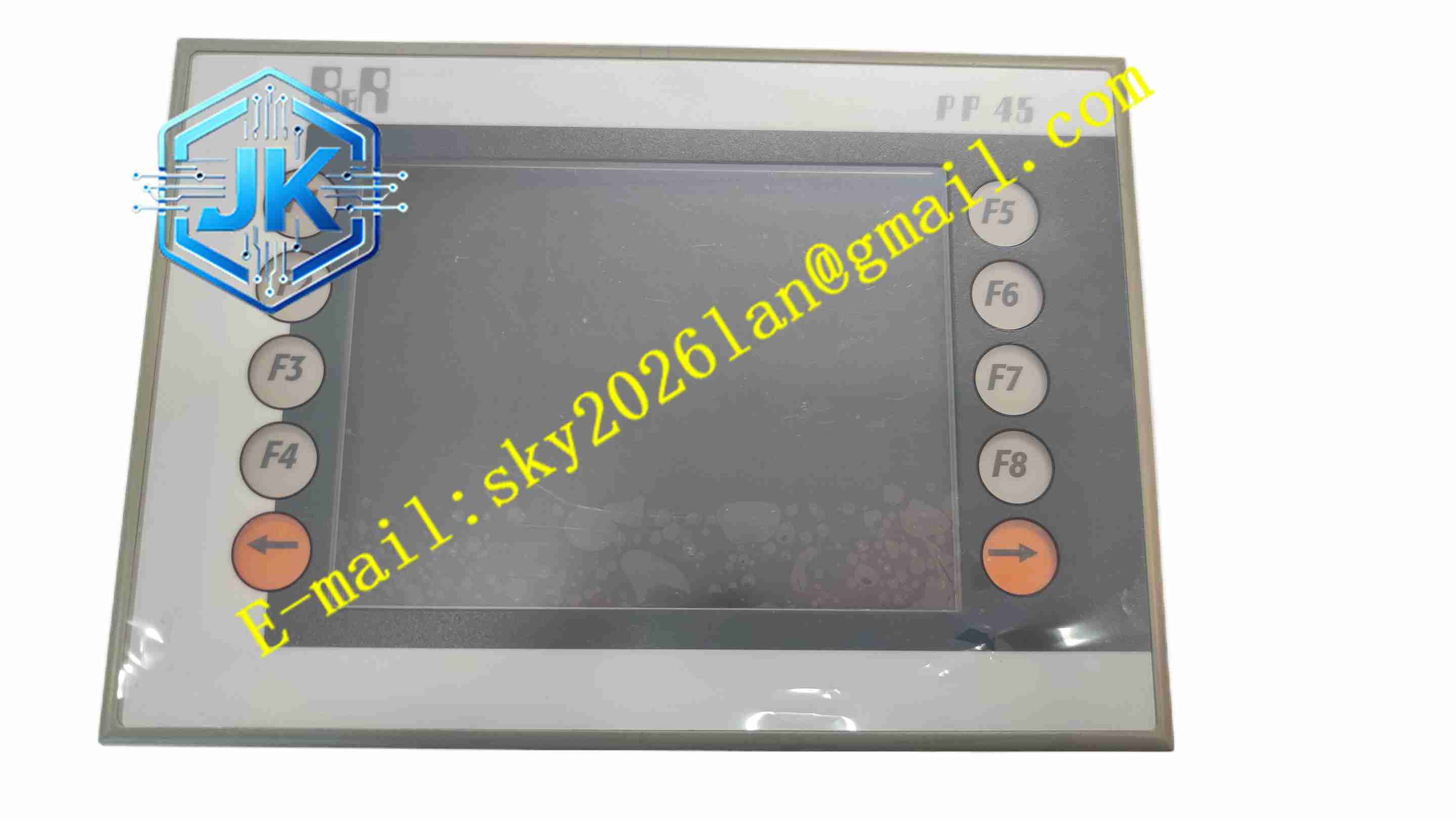

B&R PP045.0571-K30
技术规格 显示屏规格：4.5 英寸彩色 TFT 液晶显示屏 屏幕分辨率：480 × 272 像素 触控类型：模拟电阻式触摸屏 处理器：B&R 工业实时处理器 板载内存：内置程序运行内存与闪存存储空间 系统：B&R Automation Runtime 实时操作系统 通信接口：Ethernet 以太网，RS485，CAN 总线 数字 I/O：板载集成数字输入输出通道 供电电压：24VDC 直流供电 工作环境温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10% ~ 90%，无凝露 防护等级：前面板 IP65，背部接线侧 IP20 安装方式：控制柜面板嵌入式安装
功能特点 一体化集成设计，人机显示单元与 PLC 控制单元合二为一，无需额外独立控制器，精简设备电控柜空间。 电阻式触摸屏，支持戴橡胶手套直接操作，适配车间油污、粉尘工况。 搭载贝加莱实时运行系统，确定性周期执行 PLC 程序，运动控制、逻辑联锁运算时序稳定。 多协议通信支持，可与变频器、伺服驱动器、远程 I/O 模块、上位监控系统交换数据。 画面功能齐全，支持动态变量显示、参数设定、趋势曲线、故障报警记录、配方存储调用。 内置数据存储区域，保存生产配方、故障日志、生产计数数据，断电数据保持。 硬件集成看门狗，程序运行异常时自动触发安全停机输出，保障设备安全。 支持在线程序下载、调试、诊断，通过以太网完成程序上传下载与远程监控。 前面板密封防护，阻挡粉尘、冷却液飞溅，适配机床、注塑机等工业场景。
应用场景 小型自动化专机整机控制终端，注塑成型机操作面板，包装机械人机交互，纺织设备控制终端，流水线工作站控制单元，存量贝加莱设备备件替换。
性能参数 屏幕刷新响应迅速，变量数据实时刷新无延迟。 实时操作系统任务周期稳定，逻辑控制抖动量极低。 触摸屏按压识别稳定，长时间反复触摸无漂移。 内置存储区域断电后配方、报警日志永久保存。 总线通信数据传输稳定，长距离 RS485 通信无丢包。 前面板防水防尘密封性能长期稳定，满足车间喷淋防护。
材质构成 前面板：高强度铝合金面板，表面喷涂耐磨防腐涂层。 显示保护层：钢化玻璃，搭配电阻式触摸感应薄膜。 外壳主体：阻燃 PC 工程塑料。 PCB 主板：多层 FR4 玻纤环氧电路板，表面三防涂覆。 连接器：镀金铜芯接插件。 密封件：EPDM 橡胶密封圈。
结构特征 嵌入式面板安装结构，柜体预留标准开孔，面板从柜体正面卡入固定。 正面集成显示屏、触摸区域、状态指示灯，整体平整，橡胶密封圈沿面板四周布置。 背部壳体集成主板、接线端子、通信接口，I/O 端子、电源端子集中布置在背部下方。 壳体内部设置独立散热通道，被动散热，无内置风扇，避免粉尘进入内部。 板卡分区布局，主控处理区域、通信电路区域、I/O 驱动区域物理分隔，降低电磁干扰。
工作原理 24VDC 直流电源接入背部电源端子，整机上电启动，加载 Automation Runtime 实时操作系统，调用存储在闪存内的 PLC 程序与 HMI 画面工程。操作人员通过触摸屏输入参数、下发设备启停指令，触摸信号传输至主控处理器。处理器并行执行两项任务：HMI 画面刷新与 PLC 逻辑运算。PLC 程序读取本地 I/O 信号与总线采集的外部设备数据，执行逻辑判断、联锁运算，输出控制指令至板载 I/O 或者通过总线下发至伺服、变频器。设备运行状态、传感器数值、故障代码实时回传至处理器，驱动屏幕动态更新画面，触发报警时弹窗提示并保存故障记录。硬件看门狗持续监控系统运行状态，系统死机时触发安全输出切断设备动力回路。
安装要求 在控制柜门板切割匹配规格开孔，清理开孔边缘毛刺。 将橡胶密封圈完整嵌入面板正面凹槽，密封圈无扭曲、缺口。 面板从柜体正面推入开孔，锁紧背部固定卡扣，保证密封圈均匀受压。 24VDC 电源线接入电源端子，区分正负极；通信线缆、I/O 信号线接入对应端子。 柜体可靠保护接地，屏蔽通信线缆屏蔽层单端接地。 上电后下载 HMI 画面与 PLC 工程，校准触摸屏触摸坐标，测试按键、报警、总线通信功能。
使用注意事项 禁止使用尖锐硬物按压触摸屏，会划伤触摸薄膜。 前面板清洁使用柔软湿布擦拭，禁止强酸强碱溶剂直接擦拭屏幕。 背部接线区域禁止接触水、冷却液，背部防护等级仅 IP20。 接线严格区分电源正负极，反接直接损坏内部主板。 程序下载前备份原有工程文件，避免程序丢失。 定期检查前面板密封圈，老化破损会导致粉尘、液体渗入损坏内部电路。 不可超出额定温湿度区间运行。
