描述

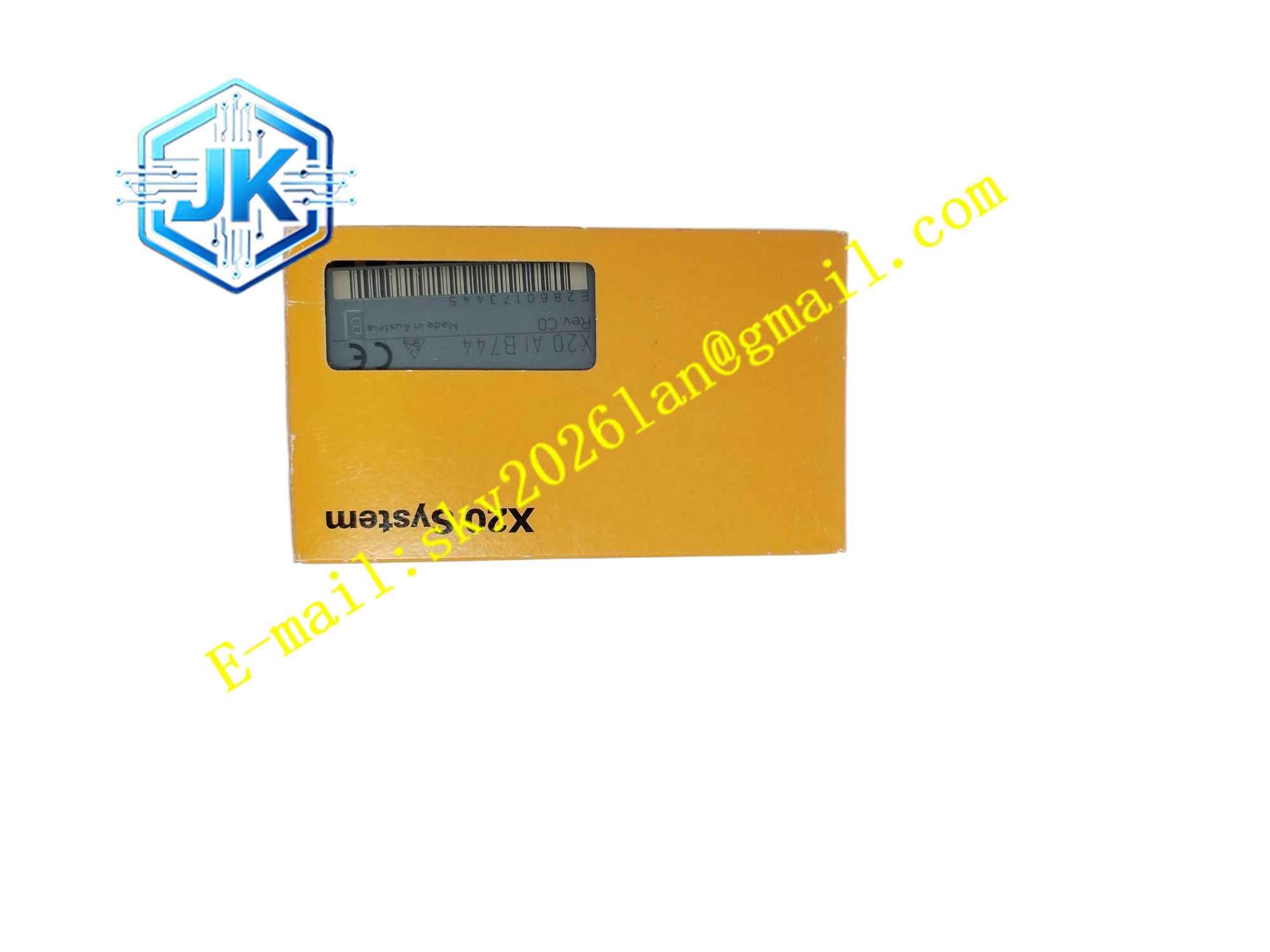

B&R X20AIB744
技术规格： 型号：X20AIB744 通道数量：4 路模拟量输入 信号类型：4-20mA 电流，0-10V 电压 分辨率：12 位 AD 转换 通道隔离：通道间电气隔离 防护等级：IP20，DIN 导轨柜内安装 工作温度：-20℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 配套配件：X20BM 总线模块，X20TB 端子块 认证：CE、UL
功能特点： 4 路独立模拟量采集通道，支持电流、电压两种信号类型。 通道间电气隔离，阻断地环路干扰。 硬件回路诊断，检测变送器断线、短路、超量程。 每通道 LED 指示灯，显示通道状态与故障。 AD 转换硬件滤波，抑制现场电磁噪声。 X20 背板高速总线，实时上传测量值至 CPU。 模块化扩展，自由增加模拟采集点位。
应用场景： 橡塑挤出压力温度监测，包装设备压力检测，水处理流量液位采集，暖通恒温恒湿机组，化工小型装置工艺采集。
性能参数： 满量程精度 ±0.1% 信号采样周期可软件配置 通道隔离电压 2500VAC 内置数字滤波，降低信号波动 满足工业 7×24 小时连续运行
材质构成： 外壳：阻燃 PA 工程塑料壳体 电路板：FR4 多层 PCB，模拟前端调理芯片、AD 转换芯片 连接器：镀金背板连接器，弹簧式接线端子 指示灯：LED 状态指示灯
结构特征： X20 模块化拼接结构，两侧卡扣串联 X20 背板总线。 底部 35mm DIN 导轨卡扣固定。 正面 4 通道 LED 指示灯，正面插接配套端子块。 背部总线连接器，和相邻模块串联。 IP20 防护等级，仅控制柜内部使用。
工作原理： 模块上电接入 X20 背板总线，CPU 下发通道配置，选择电流或者电压信号模式。现场变送器 4-20mA/0-10V 信号送入模拟调理电路，滤波隔离后送入 AD 转换器，转换为数字量。模块校验采集数值，检测断线、短路、超量程故障，测量数据与诊断信息通过背板总线发送至 X20 CPU。通道异常点亮故障 LED。
安装要求： X20BM 总线模块安装在 DIN 导轨，X20AIB744 卡扣拼接在总线模块侧面。 变送器屏蔽线缆接入端子块，屏蔽层单端接地。 模拟信号线单独线槽敷设，远离动力电缆。 控制柜保持通风干燥，模块外壳保护接地。
使用注意事项： 模块必须搭配总线模块与端子块使用，不可独立运行。 模拟量线缆必须使用屏蔽双绞线。 接线操作断电执行，防静电。 根据变送器信号类型，在软件内配置通道信号模式。 定期检查端子紧固，防止信号漂移。
